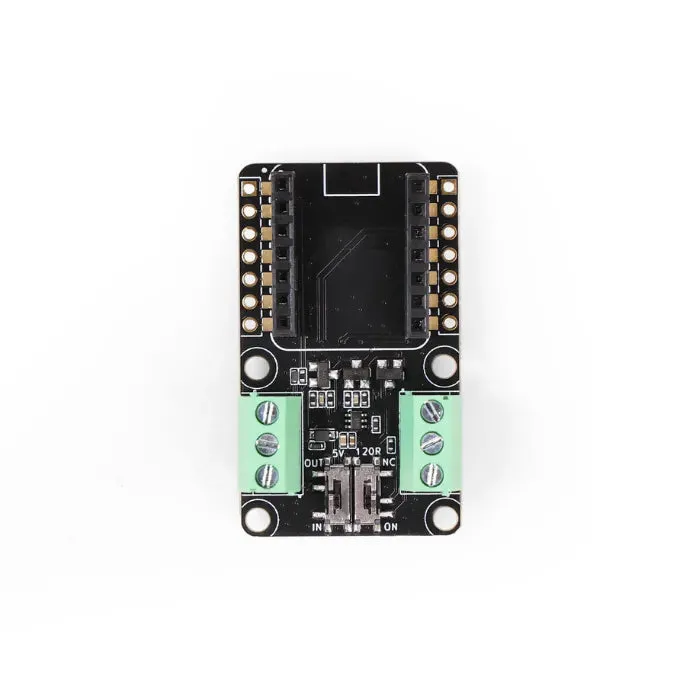

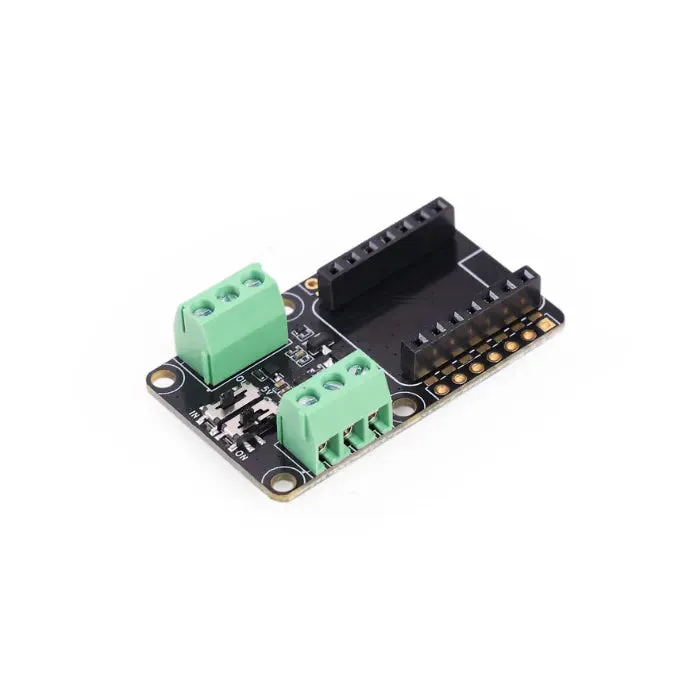

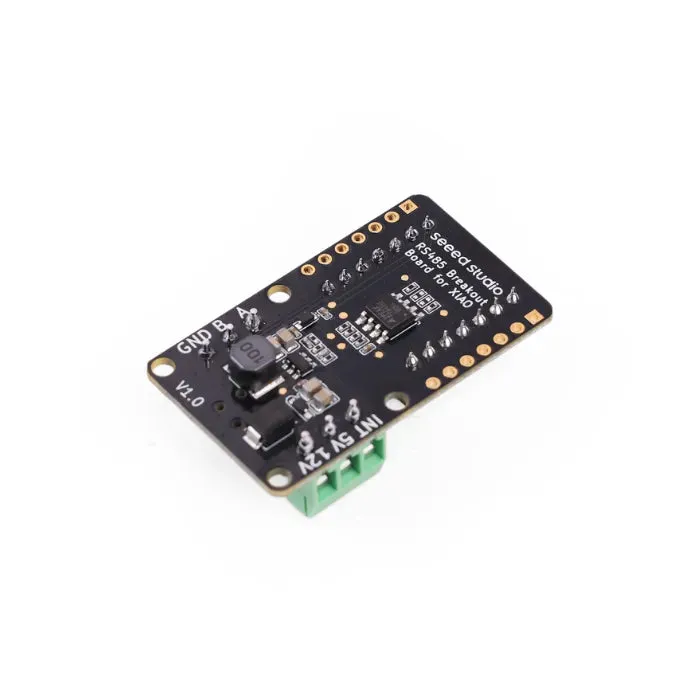

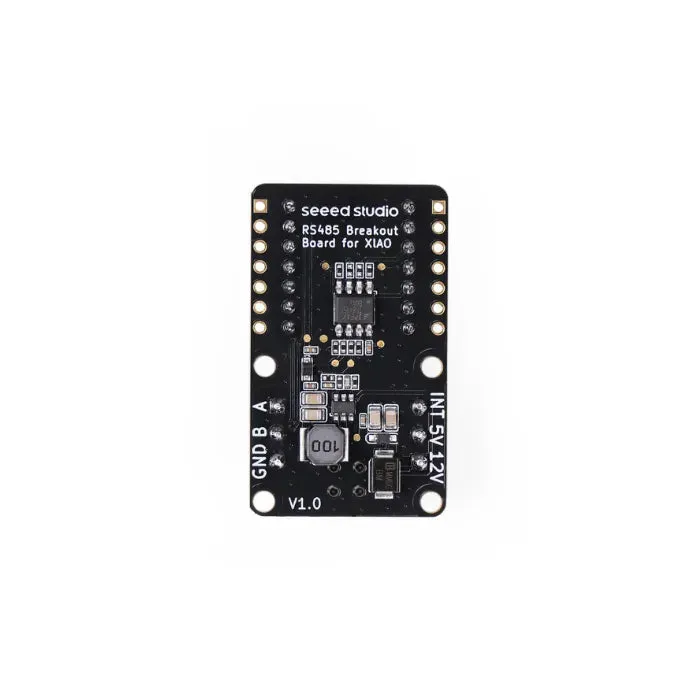

🔌 Seeed Studio RS-485 Breakout Board XIAO:lle
Seeed Studion RS-485 Breakout Board on tehokas ja joustava laajennusmoduuli, joka on suunniteltu erityisesti kaikille XIAO-kehityskorteille. 🧩⚙️
⚙️ Ominaisuudet
-
🧠 TP8485E-vastaanotinlähetinpiiri Muuntaa UART-sarjadatan tehokkaasti RS-485-signaaleiksi.
-
🔁 Puolisuuntainen viestintä Tukee yksisuuntaista datansiirtoa jopa 1200 metrin etäisyydellä — täydellinen pitkän matkan sovelluksiin.
-
⚡ Laaja jännitetuki Toimii yhdellä 5V tai 12VDC virtalähteellä helppoa integrointia varten.
-
🔧 3-napainen liitinulostulo Yksinkertaistaa johdotusta sekä signaali- että virtayhteyksille.
📡 Suunniteltu vaativiin ympäristöihin
Tämä breakout-kortti on suunniteltu vankkaan datansiirtoon seuraavissa:
-
🌐 Laajamittaiset käyttöönotot
-
🔊 Korkean melutason ympäristöt
-
🏭 Teollisuus- ja sulautetut järjestelmät
Sen kompakti muotoilu ja luotettava suorituskyky tekevät siitä ihanteellisen valinnan kehittäjille, jotka tarvitsevat vakaata RS-485-viestintää pitkillä etäisyyksillä.
Ominaisuus
-
🤝 Saumaton XIAO-yhteensopivuus Täysin suunniteltu toimimaan vaivattomasti Seeed Studio XIAO -kehityskorttien kanssa — liitä, yhdistä ja käytä!
-
📡 Pitkän matkan viestintä Tukee RS-485-datan siirtoa jopa 1200 metriin (≈ 3973 jalkaa) — täydellinen etä- tai teollisuussovelluksiin.
-
⚡ Laaja jännitetuki Toimii luotettavasti sekä 5V että 12V virtalähteillä joustavaan integrointiin.
-
🔌 Kaksi 3-napallista liitintä Varustettu kahdella 3-napallisella liittimellä signaalilinjojen ja virtasyötön helppoon liittämiseen.
-
📏 Kompakti & Tehokas Suunnittelu Koko vain 2 XIAO -korttia, tämä breakout-kortti on ihanteellinen tilaa vaativiin projekteihin ja sulautettuihin järjestelmiin.
❓ Mikä on RS-485?
RS-485 on vankka ja tehokas sarjaviestintästandardi, joka on suunniteltu sovelluksiin, jotka vaativat:
-
📡 Pitkän matkan tiedonsiirto
-
🔗 Monipisteyhteydet
-
🔊 Vahva häiriönsieto
Luotettavuutensa ja joustavuutensa ansiosta RS-485 on laajasti käytössä teollisuusautomaatiossa, viestintäjärjestelmissä ja etävalvonnassa. 🏭📶
⚙️ Miten RS-485 toimii?
RS-485 siirtää dataa käyttäen kahta signaalilinjaa (A & B), mahdollistaen:
-
🔁 Puolipuhdasyhteys
-
🛡️ Erinomainen suojaus sähköistä häiriöitä vastaan
-
🧩 Jopa 32 laitetta samalla väylällä
-
🆔 Jokaisella laitteella on ainutlaatuinen osoite tarkkaa tiedonsiirtoa varten
Yhdistettynä Modbus-protokollaan RS-485:stä tulee tehokas työkalu laitteiden tehokkaaseen viestintään ja hallintaan monimutkaisissa järjestelmissä. 🔄📊
🚀 RS-485 Seeed Studio XIAO:n kanssa
Integroimalla Seeed Studio RS-485 Breakout BoardinXIAO-kehityskorttiisi avaat:
-
⚡ Nopea, pitkän matkan tiedonsiirto
-
🧠 Pääsy koko XIAO-ekosysteemiin
-
📦 Kompakti, plug-and-play-ratkaisu teollisuus- ja IoT-projekteihin
Olitpa rakentamassa älykkäitä tehtaita, antureiden verkostoja tai etäohjausjärjestelmiä, tämä breakout-kortti tarjoaa luotettavuuden, kantaman ja yksinkertaisuuden
Tekniset tiedot
|
Tuote |
Seeed Studio RS-485 Breakout -kortti |
|
Yhteensopivuus |
Seeed Studio XIAO -kehityskorttis, Adafruit QT Py |
|
Viestintäliitäntä |
RS-485 |
|
RS485-piiri |
TP8485E, puolipuhallinvastaanotin |
|
Liitäntäliitin |
3-napainen liitin signaalijohto ja 3-napainen liitin virtalähteelle |
|
Communication Detäisyys |
1200 metriä |
|
Transmission Speed |
250k bps |
