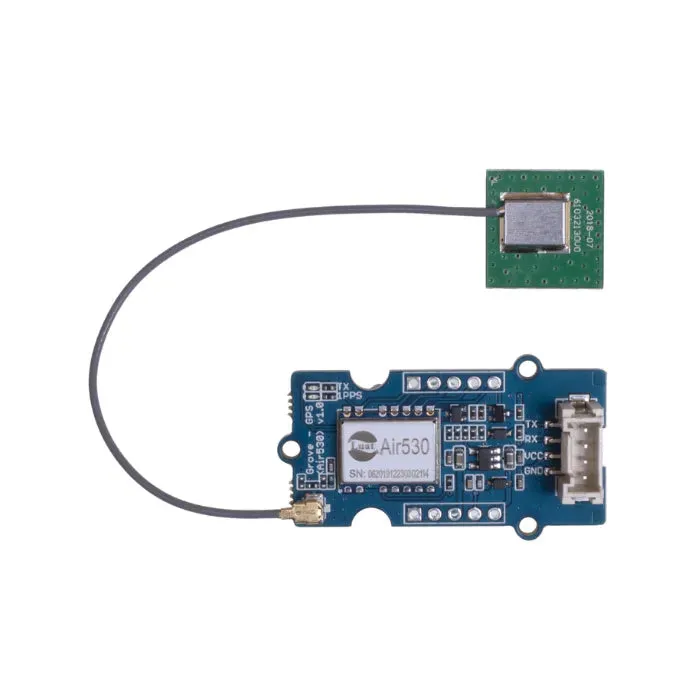

Oletko hämmentynyt siitä, että GPS ei toimi hyvin kaupunkiympäristössä tai ulkona vain yhden tai muutaman satelliittimoduulin kanssa? Silloin et voi ohittaa uutta Grove-GPS (Air530) -moduuliamme. Se on suorituskykyinen, erittäin integroitu monimuotoinen satelliittipaikannus- ja navigointimoduuli Arduino-käyttöön. Se tukee GPS:ää, Beidou’ta, Glonassia, Galileo’ta, QZSS:ää ja SBAS:ia, mikä tekee siitä sopivan GNSS-paikannussovelluksiin kuten autonavigointiin, älypuettaviin laitteisiin ja droneihin. Samalla tämä moduuli pystyy vastaanottamaan yli 6 satelliittia samanaikaisesti ja toimii erinomaisesti jopa hyvin heikossa signaalissa.
Ominaisuus
- Erittäin integroitu monimuotoinen satelliittipaikannus: Monimuotoinen satelliittipaikannus ja navigointi, tukee yli 6 satelliittia samanaikaisesti
- Korkean tarkkuuden paikannus: Paikannustarkkuus alle 10 metriä, ja sijainti päivittyy nopeasti ja tarkasti myös heikossa signaalissa
- RF-pohjaisen taajuusalueen integroitu suunnittelu: Hyödyntää RF-taajuusalueen integroitua suunnittelua, joka yhdistää DC/DC, LDO, LNA, RF-etupään, taajuusalueen käsittelyn, 32-bittisen RISC-piirin, RAM-muistin, FLASH-tallennuksen, RTC:n ja virranhallintatoiminnot
- Alhainen virrankulutus: Alhainen virrankulutus, vain 31uA
- Korkea yhteensopivuus: Yhteensopiva laitteisto- ja ohjelmistorajapinta muiden moduulien kanssa
Grove – GPS-moduuli vs Grove – GPS (Air530)
| Tekniset tiedot | Grove – GPS-moduuli | Grove – GPS (Air530) |
|---|---|---|

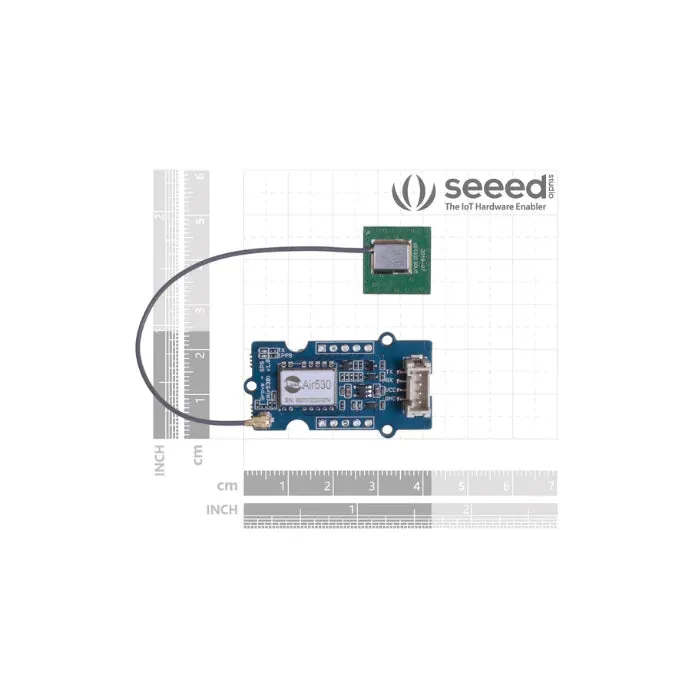

| Koko | 40mm x 20mm x 13mm | 40mm x 20mm x 13mm |
| Päivitysnopeus | 1Hz, max 10Hz | – |
| Baudinopeus | 9,600 – 115,200 | 9600 –921600 |
| Navigointianturiherkkyys | -160dBm | –166dBm |
| Virran vaatimukset | 3.3/5V | 3.3/5V |
| Kanavien määrä | 22 seurattavaa, 66 kanavaa | – |
| Aika ensimmäiseen käynnistykseen | Kylmäkäynnistys: 13s Lämmin käynnistys: 1-2s Kuuma käynnistys: <1s |
Kylmä käynnistys: 30 sekuntia Lämmin käynnistys: 4 sekuntia |
| Antennit | Antenni mukana | Antenni mukana |
| Tarkkuus | 2,5m GPS:n vaakasuora paikannustarkkuus | 2,5m vaakasuora paikannustarkkuus |
Määritys
| parametrit | arvot | |
|---|---|---|
| Syöttöjännite | 3.3V/5V | |
| Käyttövirta | jopa 60mA | |
| Rajapinta | UART | |
| Lämpimän käynnistyksen aika | 4s | |
| Kylmän käynnistyksen aika | 30s | |
| Käyttölämpötila | -35C-85°C | |
| Säilytyslämpötila | -55°C-100°C | |
| Kosteus | 5%-95% | |
| Paikannusaika | Puhdas laitteiston kylmä käynnistys | 27.5s |
| Puhdas laitteiston kuuma käynnistys | <1S | |
| Puhdas laitteistokaappaus | <1S | |
| Ohjelmiston avustama A-GNSS | <5S | |
| Sensitiivisyys | Kylmä käynnistys | -148dBm |
| Kuuma käynnistys | -162dBm | |
| Kaappaa uudelleen | -164dBm | |
| Rata | -166dBm | |
| Tarkkuus | Vaakasuuntainen paikannustarkkuus | 2.5m |
| Korkea paikannustarkkuus | 3.5m | |
| Nopeuden tarkkuus | 0.1m/s | |
| Ajan siirron tarkkuus | 30ns | |
| Kulutus | Kaappauksen [email protected] | 42,6mA |
| Seurannan [email protected] | 36,7mA | |
| Vähävirtainen [email protected] | 0,85mA | |
| Erittäin vähävirtainen [email protected] | 31uA |
Nastajärjestys
Sovellukset
- GPS-seurain
- GPS-navigointi
- Etäisyyden mittaus
- Autonavigointi
- Drone
Osaluettelo
| Kohteet | Arvot |
|---|---|
| GPS (Air 530) -kortti | 1 |
| Grove-kaapeli | 1 |
Varoitukset
- Grove-virtalähteen liitännän syöttöjännite ei saa ylittää 5,6V, muuten se voi vahingoittaa laitetta.

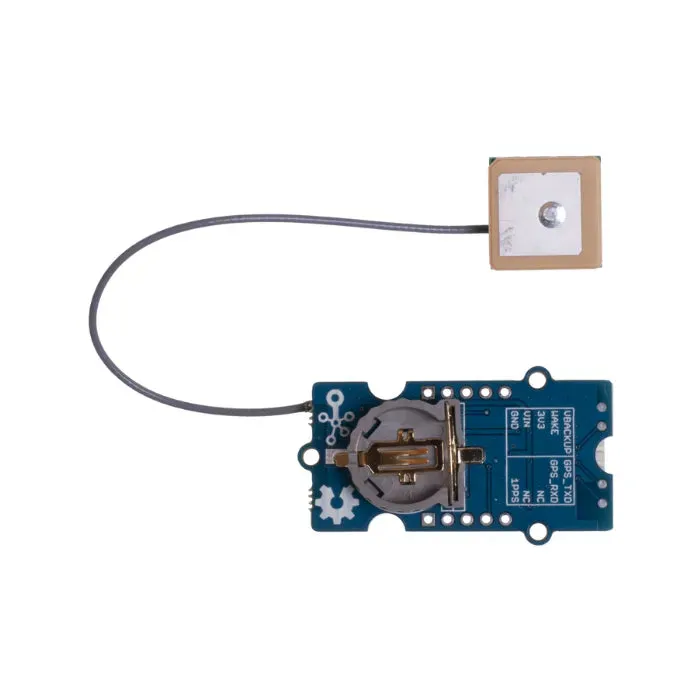

- Valitun nappipariston jännite ei saa ylittää 3V, muuten se todennäköisesti vahingoittaa laitetta.
