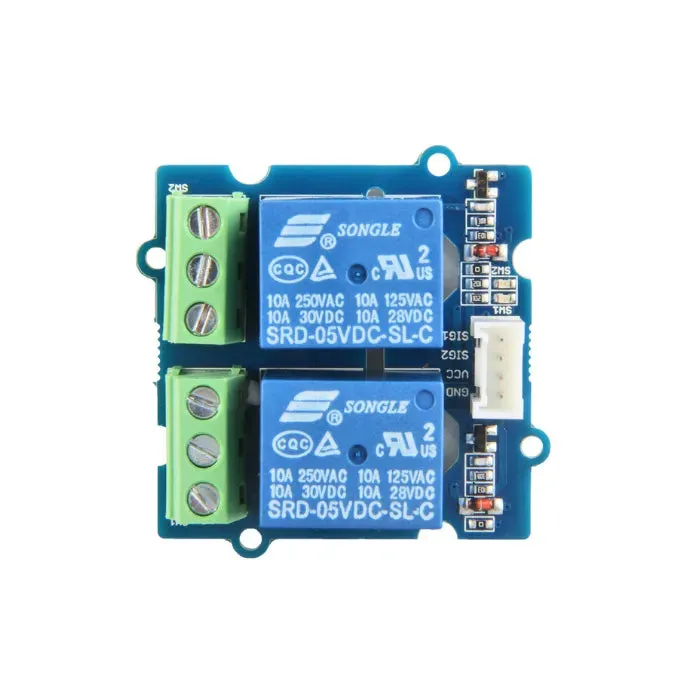

Grove – 2-kanavainen SPDT-releessä on kaksi yksinapainen – kaksiasentoinen (SPDT) kytkintä. Se tarvitsee vain matalajännitteisiä ja matalavirtaisia signaaleja kytkimien ohjaamiseen. Tarkemmin sanottuna voit käyttää 5V DC ohjaamaan max. 250V AC tai 110V DC.
Parasta on, että voit ohjata kahta kanavaa erikseen. Esimerkiksi SIG1-ohjauksella voit yhdistää COM1:n NC1:een tai NO1:een haluamallasi tavalla.
Se on niin kätevä ja luotettava, että sitä voidaan käyttää laajasti tuotteissa tai projekteissa, jotka tarvitsevat korkeajännitteisten/korkeavirtaisten laitteiden kytkemistä.
Ominaisuudet
-
Korkean lämpötilan kestävä muovikuori
-
Korkeajännitelasti
-
Matalan virrankulutuksen
-
Kestävä
Sovellukset
-
Kotitalouslaite
-
Toimistokone
-
Kaukosäätimen TV-vastaanotin
-
Näyttölaite
-
Äänilaitteiden korkean virran käyttöön soveltuva sovellus
Tekniset tiedot
-
Käyttöjännite: 5V
-
Nimellinen kelan virta: 89,3mA
-
TUV-sertifioitu kuorma: 10A 250VAC/ 10A 30VDC
-
UL-sertifioitu kuorma: 10A 125VAC/ 10A 28VDC
-
Maks. sallittu jännite: 250VAC/110VDC
-
Virrankulutus: noin 0,45W
-
Kontaktivastus: max. 100mΩ
-
Eristysvastus: min. 100MΩ (500VDC)
-
Maks. ON/OFF-kytkentä: 30 toimintoa/min
-
Ympäristön lämpötila: -40°C – +85°C
-
Käyttökosteus: 45% – 85% RH
-
Kontaktimateriaali: AgCdO
-
Tulo-liitäntä: Digitaalinen SIG1/SIG2
-
Ulostuloliitäntä: 3-napainen DIP-naarasruuviliitin – vihreä

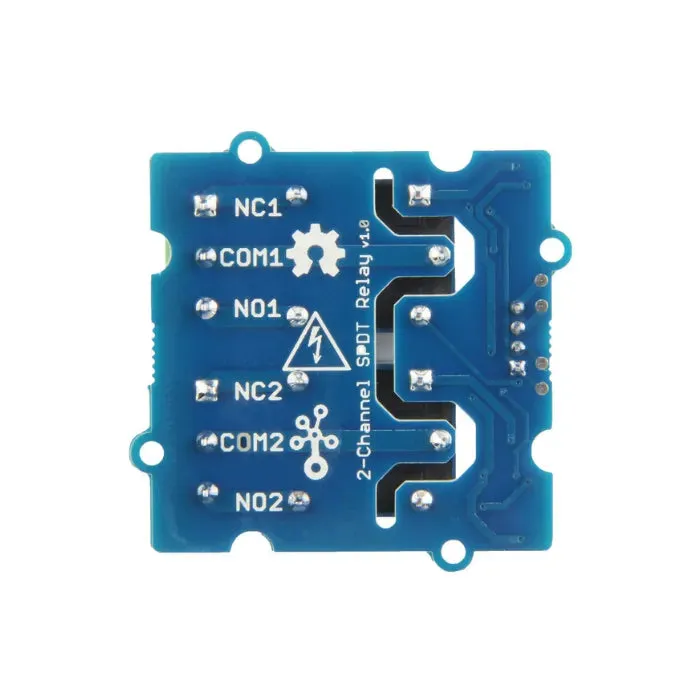

Pin-kartta
Dokumentit
Grove-2-kanavainen SPDT-rele eagle-tiedostot
SRD 05VDC-SL-C releen tekniset tiedot
S9013:n tekniset tiedot
| HSCODE | 8536411000 |
| USHSCODE | 8536410020 |
| UPC | 841454120889 |
| EUHSCODE | 8531202090 |
| COO | CHINA |
Tekniset tiedot

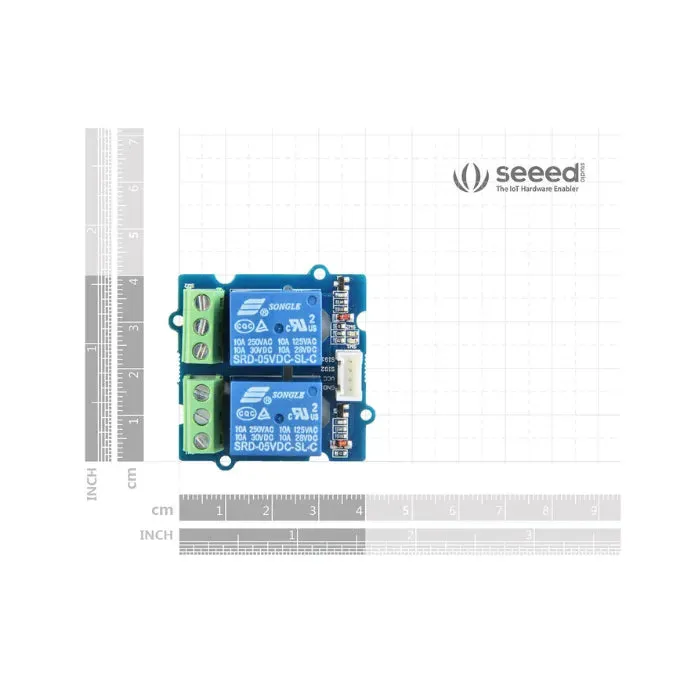

| Mitat | 40mm x40mm x19mm |
| Paino | G.W 150g |
| Paristo | Ei sisälly |

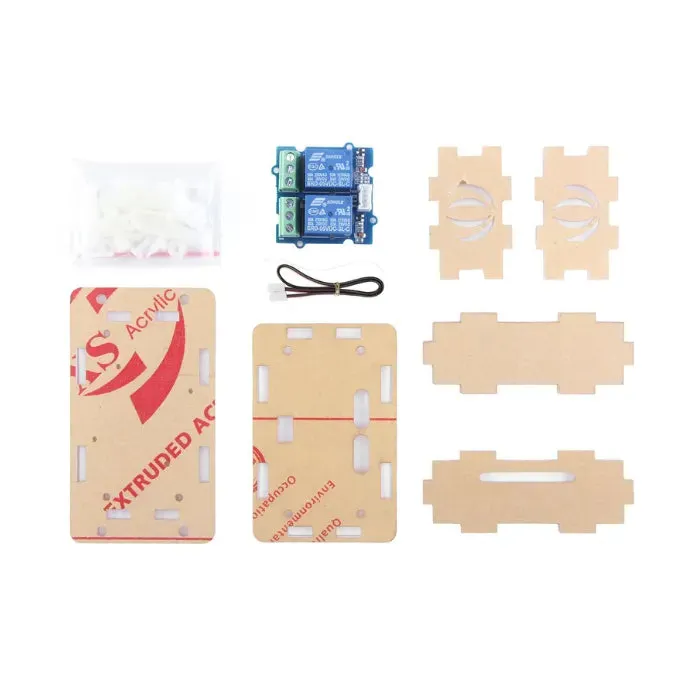

Osaluettelo
| Grove – 2-kanavainen SPDT-rele | 1 |
| Grove-kaapeli | 1 |
| Akryylikotelo | 1 |
| Pussi nailonmuttereita, pultteja ja ruuveja | 1 |
