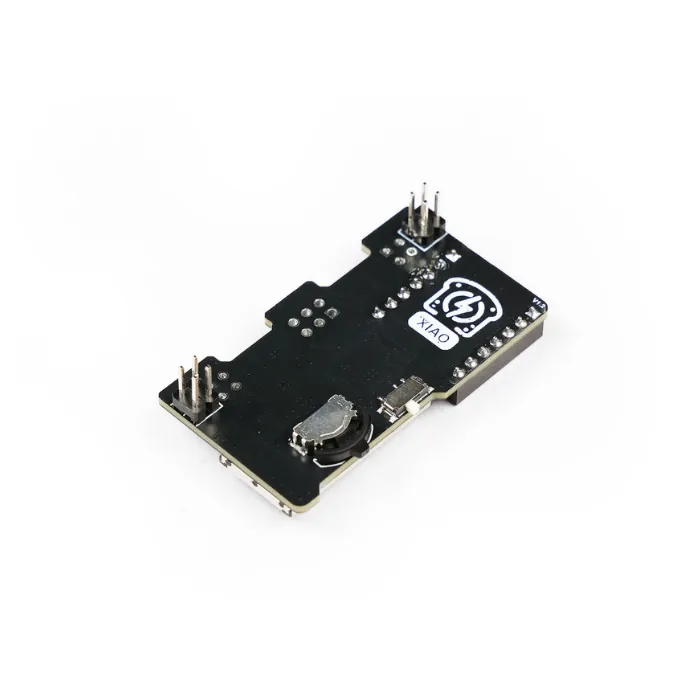

XIAO PowerBread on kompakti, tehokas leipälaudan virtalähde sisäänrakennetulla seurannalla. Se tarjoaa vakaan 3,3V ja 5V ulostulon sekä reaaliaikaisen jännitteen, virran ja tehon seurannan LCD-näytöllään. Täysin yhteensopiva Seeed Studio XIAO -kehityslautojen ja leipälautojen kanssa, täydellinen prototyyppien tekemiseen näkyvyyden kanssa. Täysin avoimen lähdekoodin ja aktiivisesti suunnittelijan ylläpitämä, helppokäyttöisellä dokumentaatiolla ja muokattavalla koodilla. Ylpeänä suunniteltu Nicho D:n toimesta ja tuotu sinulle Seeed Fusion Co-Create.
Ominaisuus

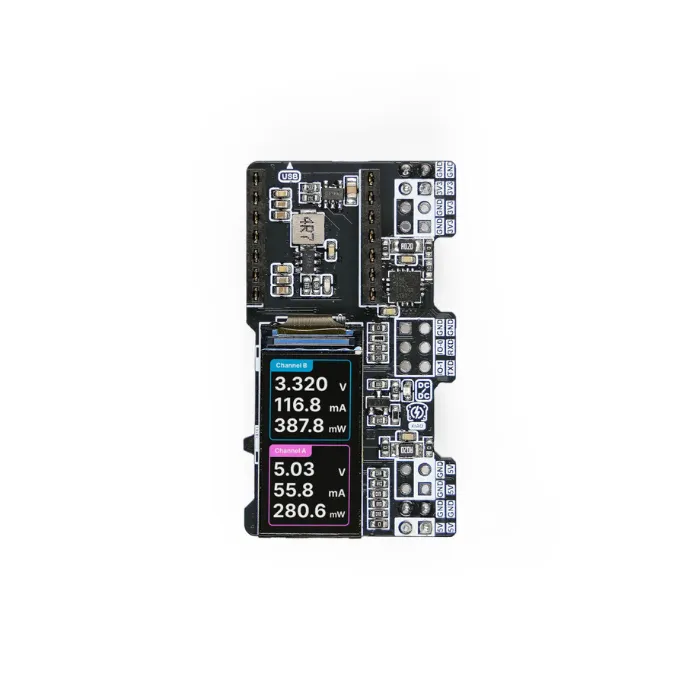

- Reaaliaikainen seuranta: Näe tärkeimmät virtamittarit yhdellä silmäyksellä—ei tarvitse yleismittaria. Sisäänrakennettu näyttö näyttää reaaliaikaiset jännite-, virta- ja tehotiedot.
- Suuri virrankesto: Toimittaa jopa 1,5A vakaata 3,3V virtaa, ihanteellinen useimpiin leipälautaelektroniikkaprojekteihin.
- Sisäänrakennettu LCD-näyttö: Pysy ajan tasalla reaaliaikaisella tehonvalvonnalla, joka näytetään selkeästi viivakaavioina ja tilastoina integroidulla LCD-näytöllä.
- Plug-and-Play-muotoilu: Yhteensopiva standardien leipälautojen kanssa, liitä vain, käynnistä ja aloita prototyyppien tekeminen ilman ylimääräistä asennusta.
- Avoimen lähdekoodin ja XIAO-kehityskorttien yhteensopivuus: Yhteensopiva lähes kaikkien Seeed Studio XIAO -kehityskorttien kanssa (XIAO RP2040/RP2350, ESP32C3/S3/C6), tämä avoimen lähdekoodin muotoilu tarjoaa joustavuutta tuleviin laajennuksiin.
- Kaksikanavainen jännitteen ja virran mittaus: Varustettu INA3221-anturilla kaksikanavaiseen jännitteen ja virran valvontaan—tiedä mitä tapahtuu jokaisessa virtalähteesi osa-alueessa.
- Kompakti tehopakkaus: Tämä kompakti muotoilu tarjoaa sekä 3,3 V että 5 V lähtöjä, optimoiden leipälaudallesi tilan ilman tehojen kompromisseja.
Useita käyttöliittymän toimintoja
Paina valitsinta pitkään vaihtaaksesi kanavia kaavio- ja tilastotilassa
Käännä valitsinta säätääksesi käyttöliittymää eri katselukulmille
Maksimoi kokemuksesi aktiivisella ja avoimen lähdekoodin laiteohjelmistolla
Laiteohjelmistoa ylläpitää aktiivisesti suunnittelija ja se on täysin avoimen lähdekoodin GitHubissa. Tällä hetkellä Nicho työskentelee jännittävien lisäominaisuuksien parissa, mukaan lukien PWM:n generointi, ADC:n lukeminen ja sarjavalvonta. Se on suosittelemme lämpimästi tarkistamassa GitHubia repo oppia lisää päivitykset.
[Github-repositorio]
Yhteisön suunnittelu, jonka Fusion Co-Create on laajentanut
Tämä siisti luomus on suunniteltu Nicho D, Kiinassa toimiva valmistaja. Olemme innoissamme työskennellessämme hänen kanssaan tuodaksemme tämän vaikuttavan suunnittelun markkinoille meidän kauttaan Fusion Co-Create. Se on ohjelma, jossa sovelsimme Fusionia Prototype, Produce, and Promote -palvelut skaalautuvat siisteihin yhteisöprojekteihin, samalla kun suunnittelijat saavat palkkion jokaisesta myydystä kappaleesta.
Määritys
|
Parametri |
Kuvaus |
|
Tulojännite |
Virta USB-C:n kautta XIAO:lle |
|
Ulostulojännitteet |
Tarjoaa 5V ja 3,3V ulostulot, maksimivirta 1,5A 3,3V kiskolle |
|
Näyttö |
LCD-näyttö reaaliaikaiseen tehon seurantaan |
|
Virran mittaus |
Sisäänrakennettu TI INA3221 kolmikantainen virta-/jännite-/tehovahdin tarjoaa reaaliaikaiset mittaukset molemmille lähtökanaville samanaikaisesti |
|
Yhteensopiva Mikrokontrolleris |
Yhteensopiva monipuolinen XIAO Kehitys Blaudat, mukaan lukien XIAO RP2040, XIAO RP2350, XIAO ESP32C3, XIAO ESP32S3, ja XIAO ESP32C6(Tuki XIAO SAMD21 ja XIAO RA4M1 tulee pian) |
|

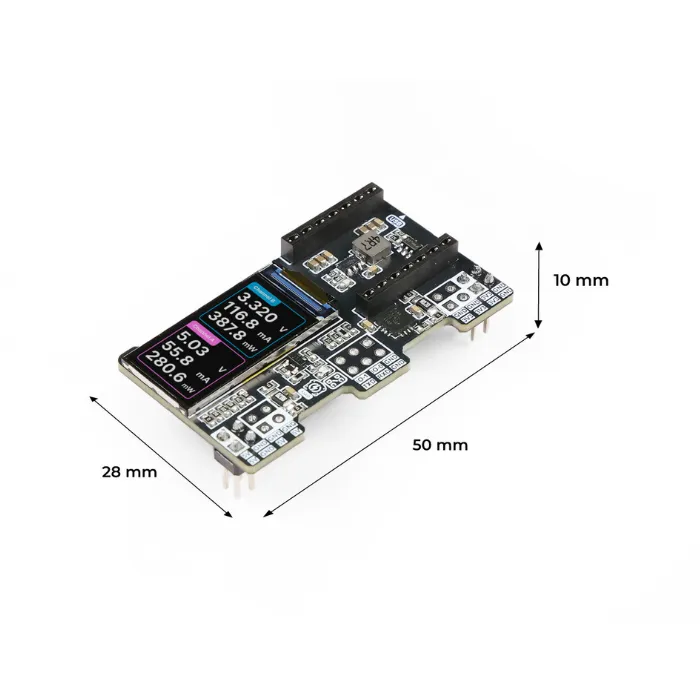

Piirilevyn mitat |
Suunniteltu saumattomaan integrointiin standardileipälautojen kanssa tilankäytön minimoimiseksi |

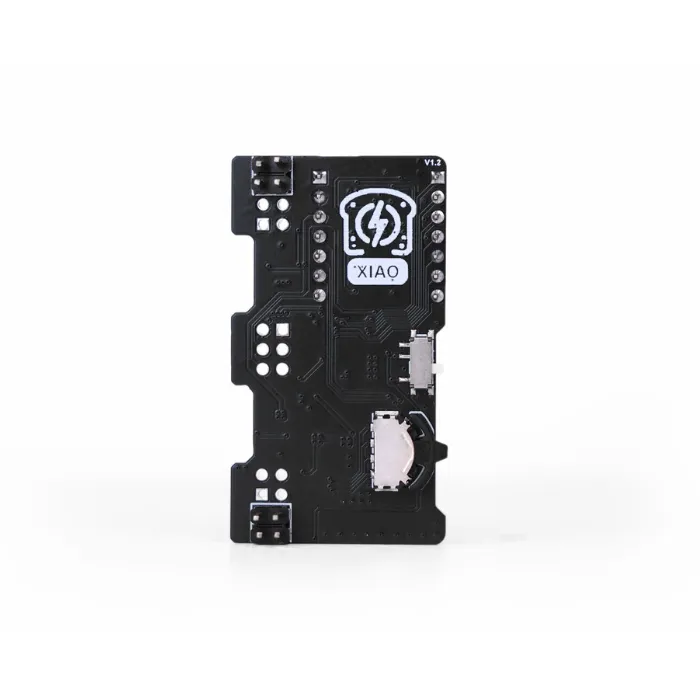

Laitteiston yleiskatsaus
- Tulojännite: Virta USB-C:n kautta Seeed Studio XIAO:sta.
- Ulostulojännitteet: Tarjoaa 5V ja 3,3V ulostulot, maksimivirta 1,5A 3,3V-kiskolle.
- Virran mittaus: Sisäänrakennettu INA3221-anturi mittaa jännitettä, virtaa ja tehoa reaaliaikaista näyttöä varten.
- Mikrokontrolleri: RP2040-ohjattu, käsittelee anturidataa, näytön ohjausta ja mahdollistaa tulevat ominaisuudet kuten USB-sarjaviestinnän ja PWM:n tuoton.
- Näyttö: LCD-näyttö reaaliaikaiseen virtaseurantaan.
