Tämä ultra-kompakti moduuli kuluttaa erittäin vähän virtaa ja tukee sekä (G)FSK-, BPSK-, (G)MSK- että LoRa® modulaatioita. Sisäänrakennetun AT-komento ohjelmistonsa ansiosta kehittäjien on helppo rakentaa prototyyppejään tai sovelluksiaan. Se tukee helposti LoRaWAN®-protokollia ja erilaisia taajuussuunnitelmia, mikä tekee siitä ihanteellisen ratkaisun Long Range anturisolmuja ja monenlaisia langattomia viestintäsovelluksia varten.
Tämän moduulin avulla voit yhdistää eri LoRaWAN-palvelinalustoihin kuten TheThingsStack, Chirpstack ja muihin.
Ominaisuudet
- Erinomainen suorituskyky: Tukee STM32WLE5JC-piiriä. Siinä on adaptiivinen reaaliaikakiihdytin ja se mahdollistaa 0-viiveisen suorituksen Flash-muistista, taajuus jopa 48 MHz.
- Plug and Play: Grove Unified Socket -liitännän ansiosta sitä voidaan helposti käyttää monissa sovelluksissa.
- Langaton yhteys: Sisäänrakennettu Long Range -protokolla, AT-komento, tuki maailmanlaajuiselle Long Range taajuussuunnitelmalle.
- Suuri joustavuus: Käyttäjille, jotka haluavat kehittää ohjelmistoa moduulin MCU:lla, muut MCU:n GPIO:t ovat helposti hallittavissa, mukaan lukien UART, I2C, ADC jne. Nämä monipuoliset GPIO-liitännät ovat hyödyllisiä käyttäjille, jotka tarvitsevat laajentaa oheislaitteita.
- FCC-, CE- ja Telec-sertifioitu
Sovellukset
Haluatko oppia lisää LoRa-E5-moduulin sovellustilanteista? Tutustu seuraaviin todellisiin käyttötapauksiin:
- Aurinkovoimalla toimiva ulkoilman LoRaWAN ilmanlaadunvalvontalaite
- Matalaenergiainen lumensyvyysanturin valvonta IoT-älykaupungissa, perustuu Wio-E5 käyttöön Norjassa
- Virtaaman valvonta-antureiden kehitys käyttäen Wio-E5 lämpötilan, laadun ja virtauksen mittaamiseen
- Älykaupunki: Wio-E5-pohjainen sisäilman saasteiden tunnistusprojekti
- Wio-E5 ja ESP32 -käyttöinen WiLoBlIno
- Loko: Pienin GPS-paikannin, jossa on sisäänrakennettu Wio-E5-moduuli ja joka voi seurata villieläimiä ja droneja
Suunniteltuasi omat Long Range laitteesi tällä Wio-E5-moduulilla, voit saada suunnitelmasi nopeasti tarkistettua Seeed Fusionin PCB- ja PCBA-palveluilla, jotka auttavat muuttamaan suunnitelmasi prototyypeiksi muutamassa päivässä. Kun suunnitelma on vahvistettu, Seeedin ketterät valmistuspalvelut auttavat skaalaamaan prototyypit massatuotantoon, tarjoten palveluita suunnittelusta valmistettavuuteen, raaka-aineiden hankintaan, massatuotantoon ja maailmanlaajuiseen toimitukseen sekä monia muita palveluita.
Tekniset tiedot
- Jännitelähde: 3,3 V / 5 V
- Teholähtö: Jopa +20 dBm 3,3 V:lla
- Työtaajuus: 868 MHz / 915 MHz
- Protokolla: LoRaWAN
- Herkkä vastaanotto: -116,5 dBm ~ -136 dBm
- Modulaatio: LoRa®, (G)FSK, (G)MSK ja BPSK
- Virrankulutus: Vain 60 uA lepotilassa

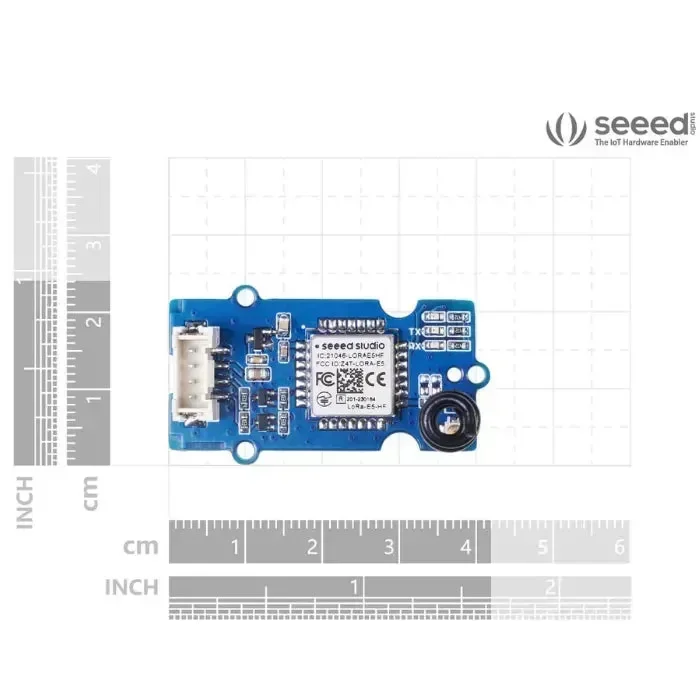

- Koko: 20*40 mm
- Työlämpötila: -40℃ ~ 85℃
Kehitystyökalut
Kehityksesi helpottamiseksi olemme suunnitelleet Wio-E5, Grove Wio-E5, Wio-E5 mini Dev Board, Wio-E5 Dev Kit, joista voit valita tarpeidesi mukaan nopeuttaaksesi projektisi kehitystä.
Ilmainen Wio-E5-projektin sponsorointi Seeed Fusion PCBA:n kanssa:
Jos sinulla on mielenkiintoinen idea Wio-E5:lle ja haluat jakaa sen yhteisön kanssa, jaa se kanssamme, niin voimme auttaa sinua toteuttamaan sen Seeed Fusionin kokonaisvaltaisilla palveluilla. Jokaiselle henkilölle myönnetään enintään kaksi PCBA-levyä 100 % täysin ILMAISEKSI yhdelle suunnittelulle, mukaan lukien piirilevyn valmistus, osien kustannukset, kokoonpano ja toimitus. Suunnittelun tulee sisältää Wio-E5.
Tuotteen tarramuutostiedote
Wio-E5-moduulin tarra päivitetään uuteen versioon, joka sisältää TELEC-sertifiointilogon. Tämän seurauksena tuotteissa, jotka sisältävät Wio-E5-moduulin (kuten Grove Wio-E5, Wio-E5 mini ja Wio-E5 kehityspaketti), on uusi tarra Wio-E5-moduulissa toukon tuotantoerissä toukokuun jälkeen. Siirtymäkauden aikana voi esiintyä sekoitettuja toimituksia. Jos hyväksyt vain uudet tarrat, joissa on TELEC-logo, ilmoitathan siitä tilatessasi kyseisiä tuotteita.

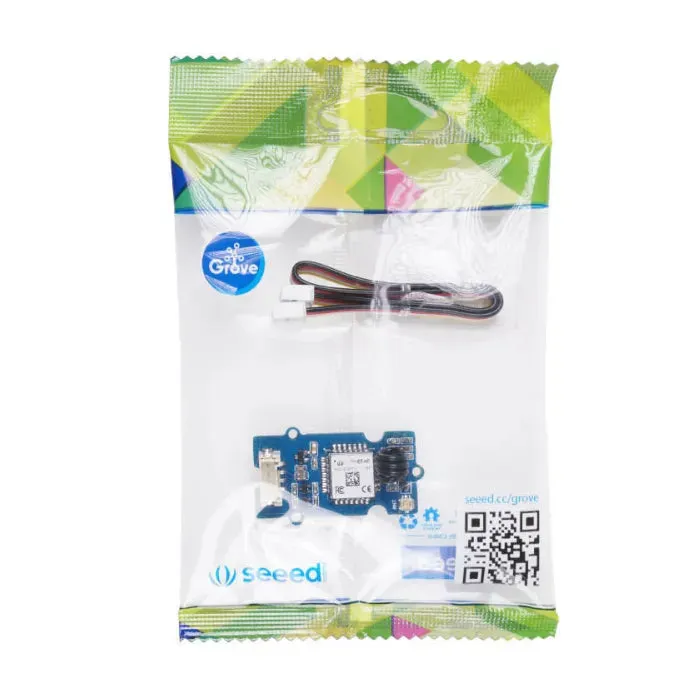

Osaluettelo

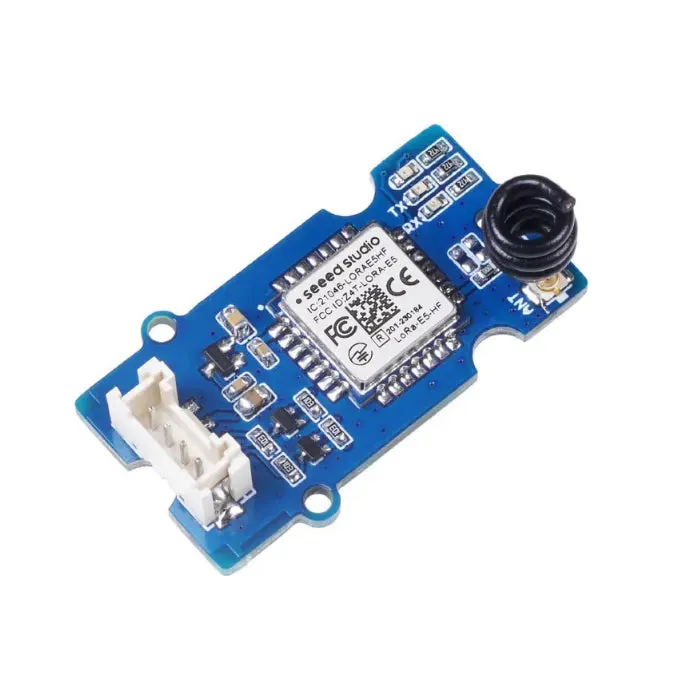

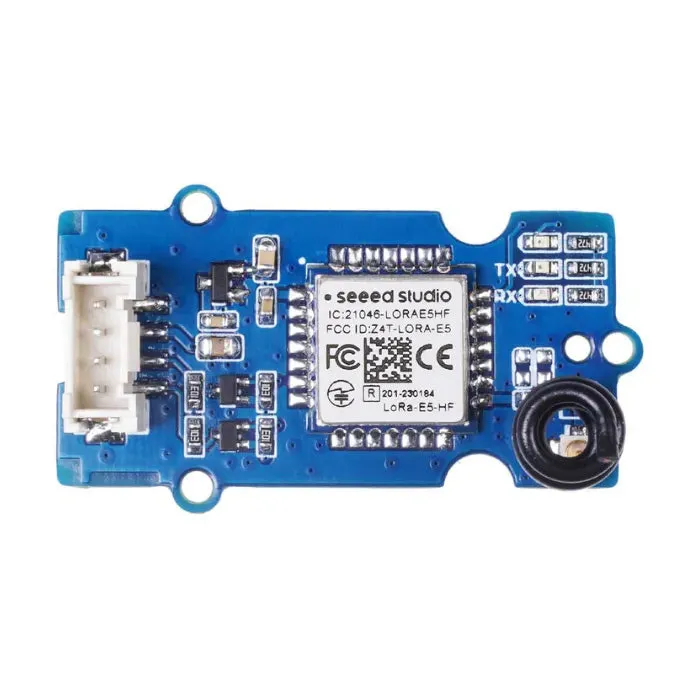

- Grove – Wio-E5 PCBA *1
- Grove Universal Cable *1
