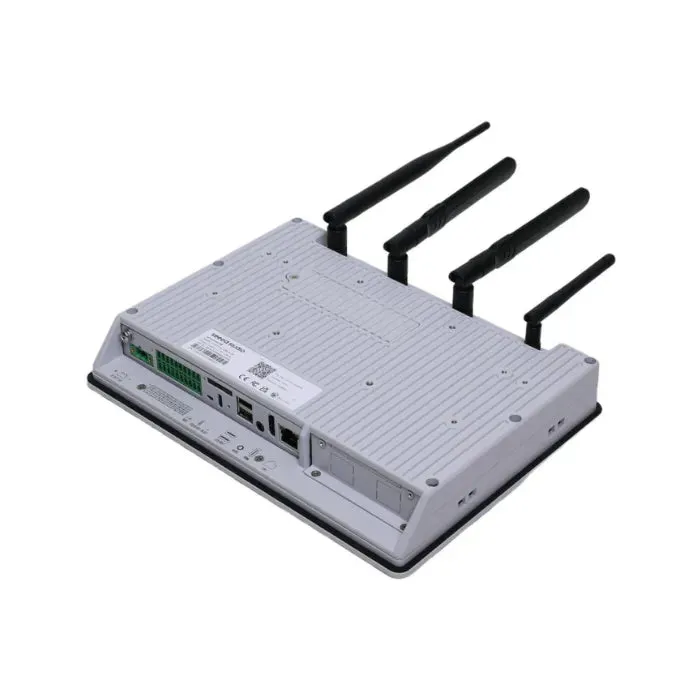

Seeed Studio reTerminal DM 10,1 tuuman teollinen HMI CM4108032

reTerminal DM 10,1 tuuman on kestävä ja monipuolinen teollisuustason ihmisen ja koneen välinen käyttöliittymä (HMI), jota tehostaa Raspberry Pi Compute Module 4 (CM4108032). Suunniteltu reunalaskentaan, teollisuusautomaatioon ja älykkäisiin IoT-ohjausjärjestelmiin, tämä laite yhdistää korkean resoluution kapasitiivisen kosketusnäytön, laajan I/O-liitettävyys ja pitkäaikaisen luotettavuuden tuulettimettomassa, IP65-sertifioidussa alumiinikotelossa.

Avainominaisuudet

• Kestävä muotoilu: IP65 etupaneeli, alumiinikotelo, -10°C – 50°C käyttölämpötila

• Raspberry Pi CM4:n tehoilla: Neliytiminen Cortex-A72 @ 1,5 GHz, 8GB RAM, 32GB eMMC-tallennustila

• Korkean resoluution näyttö: 10,1” IPS-näyttö, 1280×800 resoluutio, 10-pisteen kapasitiivinen monikosketus, 400 nitin kirkkaus

• Laajennusvalmis: Valinnainen M.2 NVMe SSD -paikka, kaksois-USB, CAN-väylä, RS485/RS232, HDMI2.0, 40-nastainen GPIO

• Langaton yhteys: Sisäänrakennettu Wi-Fi & BLE, valinnainen 4G LTE & LoRaWAN Mini-PCIe:n kautta

• Edistyneet liitännät: Ethernet (1x tai valinnainen 3x GbE), DI/DO-liittimet, ääni, CSI-kamera (valinnainen)

• Avoin ohjelmistoekosysteemi: Yhteensopiva Raspbianin, SenseCraft Edge OS:n ja Node-REDin kanssa vähäkoodiseen käyttöönottoon

• Laajennettu tuotteen elinkaari: Tuettu vähintään vuoteen 2030 asti (perustuu Raspberry Pi:n käyttöikään)

• Sertifikaatit: CE, FCC, RoHS, TELEC, REACH; ESD/EFT/Surge-suojaus vaatimusten mukainen

Ihanteelliset sovellukset

• Teollisuuden ohjausjärjestelmät: HMI-paneelit, SCADA-käyttöliittymät, PLC-portit

• Rakennusten ja energian hallinta: BAS-ohjauspaneelit, aurinkoseuranta, käyttöliittymät

• Liikenne ja logistiikka: Ajoneuvojen ohjauspäätteet, varaston automaatio, lippujärjestelmät

• Terveydenhuolto ja MedTech: Potilasvalvontapisteet, lääketieteellisten laitteiden käyttöliittymät

• Vähittäiskauppa ja älykkäät näytöt: Digitaalinen opastus, interaktiiviset kioskit, itsepalvelukassat

• Maatalous ja vesienhallinta: Kastelun valvonta, kasvihuoneen ohjaus, vedenkäsittelylaitoksen SCADA

Tekniset tiedot

Suoritin ja muisti

• CM4 Neliytiminen Cortex-A72 @ 1,5GHz

• 8GB RAM, 32GB eMMC, M.2 NVMe (valinnainen)

Näyttö

• 10,1″, 1280×800, 400 nitiä kirkkaus, 10-pisteen kapasitiivinen kosketus

• Näkökulma: 170°/170°, 7H kovuus

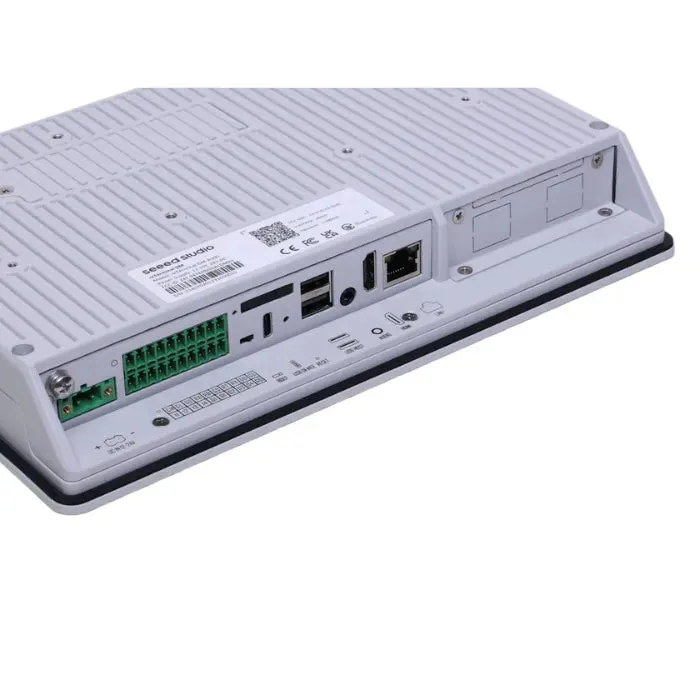

Yhteydet

• Ethernet: 1x GbE (vakio), 3x valinnainen

• USB: 2x USB-A 2.0 Host

• HDMI 2.0 -lähtö

• RS232/RS485, CAN-BUS, DI/DO, 40-nastainen GPIO

• Ääni: Kaksi mikrofonia, summeri, 3,5 mm liitin

• Wi-Fi, BLE (piirillä), valinnainen 4G & LoRaWAN

Virta & ympäristö

• 12~24 V DC tulo, PoE valinnainen

• Virrankulutus: tyypillisesti 6 W, max 9 W

• Tuuletinoton jäähdytys, -10 °C ~ 50 °C käyttölämpötila

• Kosteus: 10~95 % RH

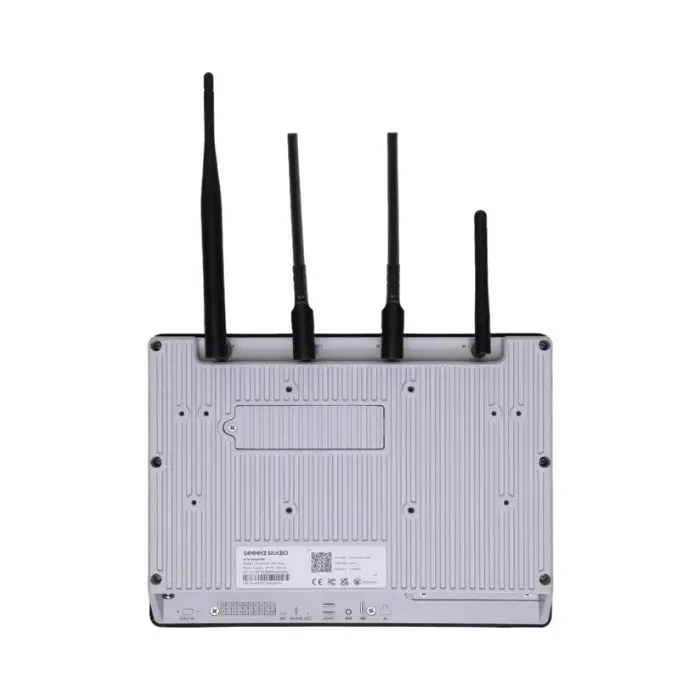

Mekaaniset tiedot & sertifikaatit

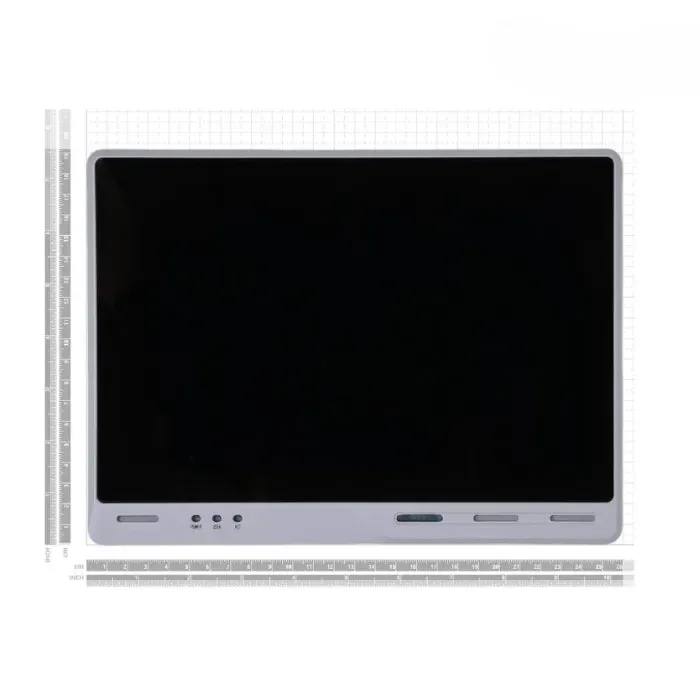

• Mitat: 259,4 x 191 x 42,2 mm

• Asennus: Paneeli, VESA, DIN-kisko

• Sertifikaatit: CE, FCC, RoHS, TELEC

• ESD/EFT/ylijännitesuojaus

Mitä laatikossa on

• 1 × reTerminal DM -paneelipääte

• 1 × 20-napainen liitinrima

• 1 × 2-napainen virtasovitin

• 1 × Ruuvipakkaus

• 1 × Sulake

• 1 × Käyttöopas

• 1 × Wi-Fi/BLE Syöttökaapeli (Asennettu)

• 1 × Wi-Fi/BLE Antenni

Viite

reTerminal DM Tietolehti

reTerminal DM Käyttöopas

PoE Tietolehti

reTerminal DM Azure IoT Edge

Seeedin Raspberry Pi -pohjaiset menestystapaukset

reTerminal DM Sähkömagneettisen yhteensopivuuden testiraportti

reTerminal DM Tärinä- ja Iskuntatestiraportti

reTerminal DM CE-sertifikaatti

reTerminal DM FCC-sertifikaatti

reTerminal DM Rakennekaaviotiedosto.stp

reTerminal DM Piirroskaavio & Piirilevysuunnittelu
