Kuvaus
Seeed Studio reSpeaker Flex XVF3800 Linear-4 XIAO ESP32S3:lla on jaettu 4-mikrofonin äänietupää älypäätteille, kioskeille, sulautetuille järjestelmille ja MCU-pohjaisille äänituotteille. Tämä versio yhdistää ydinkortin, lineaarisen 4-mikrofonin array-kortin ja esiasennetun XIAO ESP32S3:n, tarjoten kehittäjille suoremman reitin kompakteihin sulautettuihin äänisovelluksiin.
XMOS XVF3800:n voimin moduuli tukee edistynyttä sisäistä ääniprosessointia, mukaan lukien AEC, AGC, säteenmuodostus, DoA, VAD, melunvaimennus ja kaiunpoisto. Seeed mainitsee, että XIAO ESP32S3 -versiot toimitetaan tehdasvalmiilla I2S-laiteohjelmistolla, mikä tekee tästä mallista erityisen hyödyllisen MCU-integraatioon, XIAO-ekosysteemin kehitykseen ja eteenpäin suunnattuihin suuntaaviin äänirajapintoihin.
Keskeinen toiminnallinen kuva (virallinen):
Ominaisuudet
- Esiasennettu XIAO ESP32S3: Lisää kompaktin MCU-alustan sulautettuun ja IoT-äänikehitykseen.
- Tehdasvalmis I2S-laiteohjelmisto: Optimoitu MCU-pohjaiseen äänen integrointiin USB-isäntäkäytön sijaan.
- Lineaarinen 4-mikrofonin array: Suunniteltu 180 asteen suuntaavaan äänenpoimintaan eteenpäin suunnatuissa asennuksissa.
- XMOS XVF3800 -ääniprosessori: Tarjoaa kaukosignaalin poiminnan ja reaaliaikaisen akustisen parannuksen.
- Eroteltu ydin- ja array-asettelu: Mahdollistaa mikrofoniryhmän sijoittamisen vuorovaikutuspinnalle, kun taas prosessointipiiri pysyy muualla kotelossa.
- Kaukosignaalin poiminta jopa 5 metrin etäisyydeltä: Kätevä kioskeissa, opasteissa, älypäätteissä ja interaktiivisissa tuotteissa.
- Edistyneet ääni-algoritmit: Sisältää AEC:n, AGC:n, säteenmuodostuksen, VAD:n, melunvaimennuksen ja kaiunpoiston.
- Kapea sulautettu muoto: Käyttää noin 33 mm väliä ja noin 110 mm ryhmän pituutta kompaktissa etupuolen asennuksessa.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuote | reSpeaker Flex XVF3800 Linear-4 XIAO ESP32S3:lla |
| Päääänenkäsittelijä | XMOS XVF3800 |
| Kumppani-MCU | Esiasennettu XIAO ESP32S3 |
| Mikrofonit | 4 x suorituskykyistä PDM MEMS -mikrofonia |
| Rivin topologia | Lineaarinen 4-mikrofonin ryhmä, 33 mm väli |
| Äänenpoimintakuviot | 180 asteen suunnattu poiminta |
| Äänenpoiminta-alue | Jopa 5 metriä |
| Tuetut algoritmit | AEC, AGC, DoA, beamforming, VAD, melunvaimennus, kaiunpoisto |
| USB-liitännät | 1 x USB Type-C, 1 x USB JST-liitin |
| Muut liitännät | XIAO-yhteensopivat kontaktit, XMOS XVF3800 XTAG-debug-kontaktit, XMOS XVF3800 IO-kontaktit |
| Äänilähdöt | 1 x 3,5 mm audioliitin, 1 x 2-pinninen kaiutinliitin |
| Virtasyöttö | 5 V USB Type-C:n tai 5 V JST-liittimen kautta; 12 V 2-pinnisen liittimen kautta |
| Mikrofoniryhmän liitäntä | 1 x 24-pinninen FPC-liitin |
| Painikkeet | Nollauspainike, käynnistyspainike |
| Maksiminäytteenottotaajuus | 16 kHz |
| Asennus | 2 x M3 kiinnitysreikää |
| Laiteohjelmisto | Tehdasasennettu I2S-laiteohjelmisto XIAO ESP32S3 -versiossa |
Sovellukset
- Suunnatut äänirajapinnat, jotka perustuvat XIAO ESP32S3- ja MCU-alustoihin
- Etupuolelle suunnatut kioskit, päätelaitteet ja digitaaliset opastejärjestelmät
- Sulautetut ääniohjauspaneelit ja näytön reuna-asennukset
- Älyavustajat, lelut ja opetuskäyttöön suunnatut laitteet, joissa on suunnattu äänenpoiminta
- I2S-pohjaiset äänituotteet, jotka vaativat kompaktin lineaarisen mikrofonigeometrian

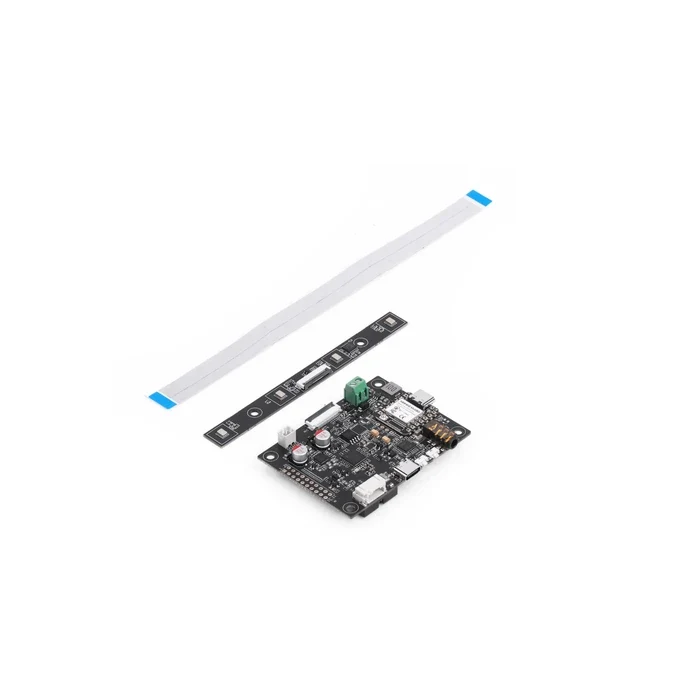

Pakkaussisältö
- reSpeaker Flex Core Board x1
- reSpeaker Flex Linear Mic Array Board x1
- 20 cm FPC-kaapeli x1
- Pin-liittimiä x1
Muu sisältö
Laitteiston kohokohdat
- XIAO-ekosysteemin valmius: Hyödyllinen tiimeille, jotka rakentavat jo ESP32S3- ja XIAO-laitteistolle.
- Suunnattu lineaarinen ryhmä: Sopii paremmin tuotteisiin, joissa käyttäjät lähestyvät ja puhuvat edestä päin.
- Mekaaninen joustavuus: Mahdollistaa ryhmän sijoittamisen lähelle vuorovaikutuspintaa samalla kun ydinkortti pysyy suojattuna.
- 10 W -vahvistinaste: Käyttää TI TPA3139D2 -vahvistinta kaiutinlähtötilanteissa.

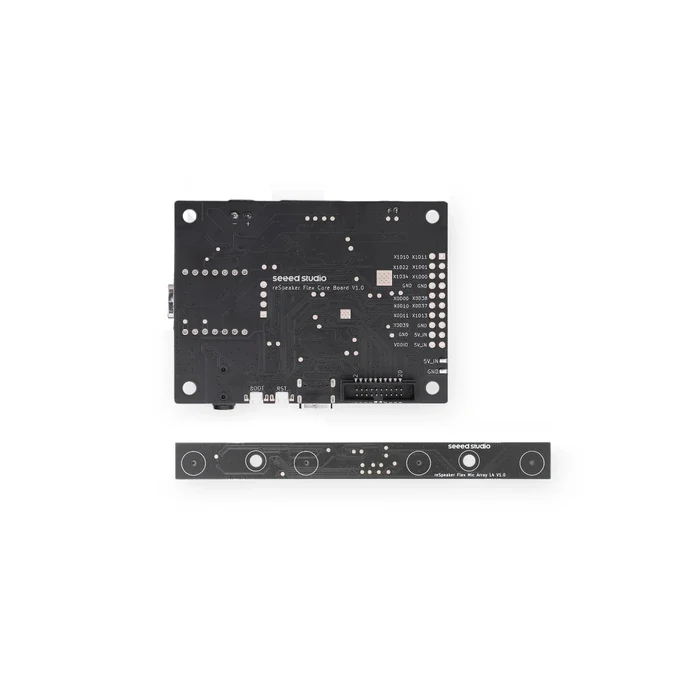

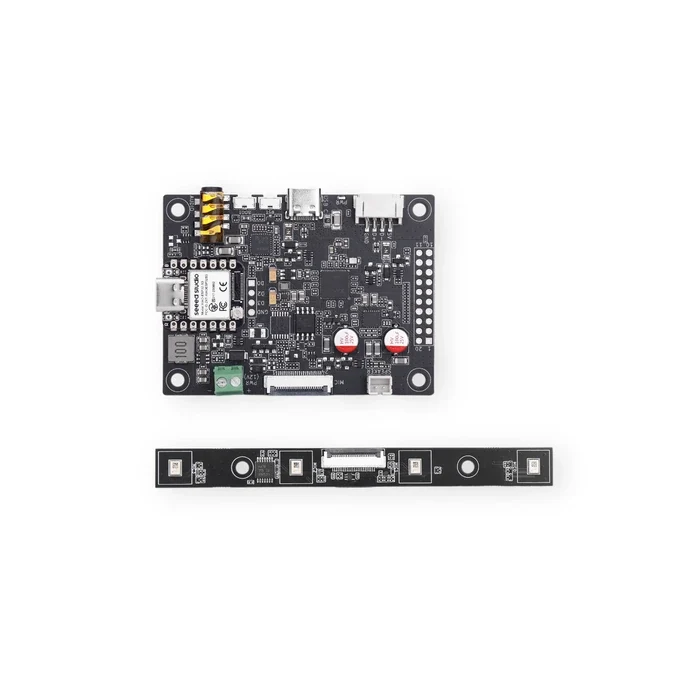

Laitteiston referenssikuvat (virallinen):
<
