Kuvaus
Seeed Studio reSpeaker Flex XVF3800 Circular-4 XIAO ESP32S3:lla on jaettu 4-mikrofonin puhe-etupää robotiikkaan, sulautettuihin järjestelmiin, puheavustajiin ja älykkäisiin interaktiivisiin laitteisiin. Tämä versio sisältää ydinkortin, pyöreän 4-mikrofonin array-kortin ja esiasennetun XIAO ESP32S3:n, mikä tekee siitä paremman valinnan mikrokontrolleripohjaisiin puheprojekteihin ja kompakteihin sulautettuihin integrointeihin.
Rakennettu XMOS XVF3800:n ympärille, moduuli tarjoaa edistyneen sisäisen äänikäsittelyn, mukaan lukien AEC, AGC, suuntausmuodostus, DoA, VAD, melunvaimennus ja kaiunpoisto. Seeedin tuotetietojen mukaan XIAO ESP32S3 -versiot toimitetaan tehtaan esiasennetulla I2S-laiteohjelmistolla, mikä tekee tästä mallista erityisen sopivan mikrokontrollerikeskeisiin puhesovelluksiin, ESPHome-työnkulkuihin, Home Assistant -integraatioihin ja räätälöityihin sulautettuihin puhekäyttöliittymiin.
Keskeinen toiminto kuva (virallinen):
Ominaisuudet
- Esiasennettu XIAO ESP32S3: Lisää valmiin mikrokontrollerialustan sulautettuun puhevuorovaikutukseen ja IoT-kehitykseen.
- Tehtaan I2S-laiteohjelmisto: Suunniteltu mikrokontrollerin integrointiin USB-isäntäkeskeisten työnkulkujen sijaan.
- XMOS XVF3800 ääniprosessori: Käsittelee kaukokentän puheen tallennusta ja reaaliaikaista akustista käsittelyä.

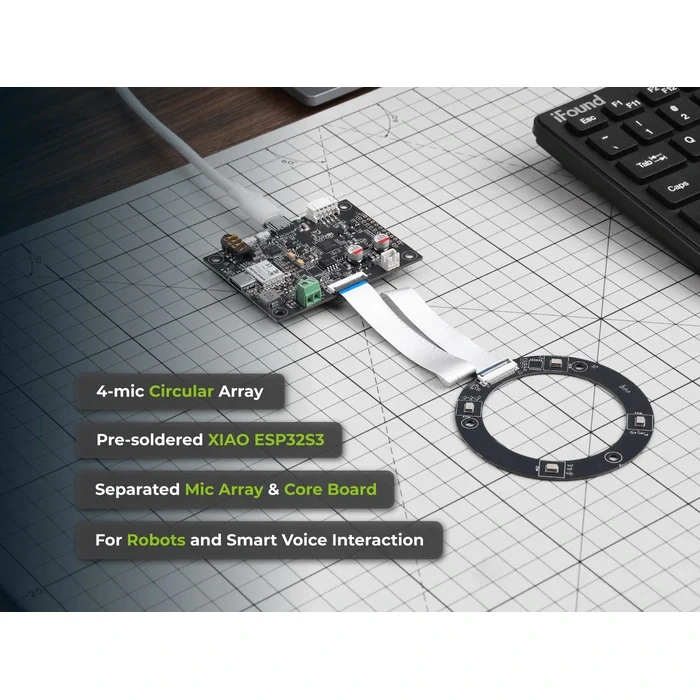

- Jaettu ydin- ja array-rakenne: Mahdollistaa mikrofoniryhmän sijoittamisen lähemmäs käyttäjää, kun ohjauskortti pidetään muualla kotelossa.
- 4-mikrofonin pyöreä array: Tukee 360 asteen suuntaamatonta äänen tallennusta ja saapumissuunta-anturia.
- Kaukosäteen tallennus jopa 5 metriin: Soveltuu puheohjattuihin robotteihin, avustajiin ja interaktiivisiin päätelaitteisiin.
- Edistyneet puhealgoritmit: Sisältää AEC:n, AGC:n, suuntausmuodostuksen, VAD:n, melunvaimennuksen ja kaiunpoiston.
- Kompakti sulautettu muoto: Pyöreä mikrofoniryhmä käyttää 44 mm väliä ja noin 73 mm halkaisijaa tilaa rajoittaville tuotteille.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuote | reSpeaker Flex XVF3800 Circular-4 XIAO ESP32S3:lla |
| Päääänenkäsittelijä | XMOS XVF3800 |
| Kumppanimikrokontrolleri | Esiasennettu XIAO ESP32S3 |
| Mikrofonit | 4 x suorituskykyistä PDM MEMS -mikrofonia |
| Arrayn topologia | Pyöreä 4-mikrofonin array, 44 mm väli |
| Äänenpoimintakuviot | 360 asteen monisuuntainen poiminta |
| Äänenpoiminta-alue | Jopa 5 metriä |
| Tuetut algoritmit | AEC, AGC, DoA, beamforming, VAD, melunvaimennus, kaiunpoisto |
| USB-liitännät | 1 x USB Type-C, 1 x USB JST-liitin |
| Muut liitännät | XIAO-yhteensopivat kontaktit, XMOS XVF3800 XTAG-debug-kontaktit, XMOS XVF3800 IO-kontaktit |
| Äänilähdöt | 1 x 3,5 mm audioliitin, 1 x 2-pinninen kaiutinliitin |
| Virtasyöttö | 5 V USB Type-C:n tai 5 V JST-liittimen kautta; 12 V 2-pinnisen liittimen kautta |
| Mikrofoniryhmän liitäntä | 1 x 24-pinninen FPC-liitin |
| Painikkeet | Nollauspainike, käynnistyspainike |
| Maksiminäytteenottotaajuus | 16 kHz |
| Laiteohjelmisto | Tehdasasennettu I2S-laiteohjelmisto XIAO ESP32S3 -versiossa |
Sovellukset
- Sulautetut ääniliitännät, jotka perustuvat ESP32S3- ja MCU-alustoihin
- Robotit, jotka tarvitsevat 360 asteen äänenpoiminnan ja suunnan tunnistuksen
- Älykodin ja ESPHome-äänivuorovaikutussolmut
- Ääniavusteiset apuvälineet, lelut ja opetuskäyttöiset laitteet
- Mukautetut I2S-pohjaiset äänituotteet ja interaktiiviset päätelaitteet

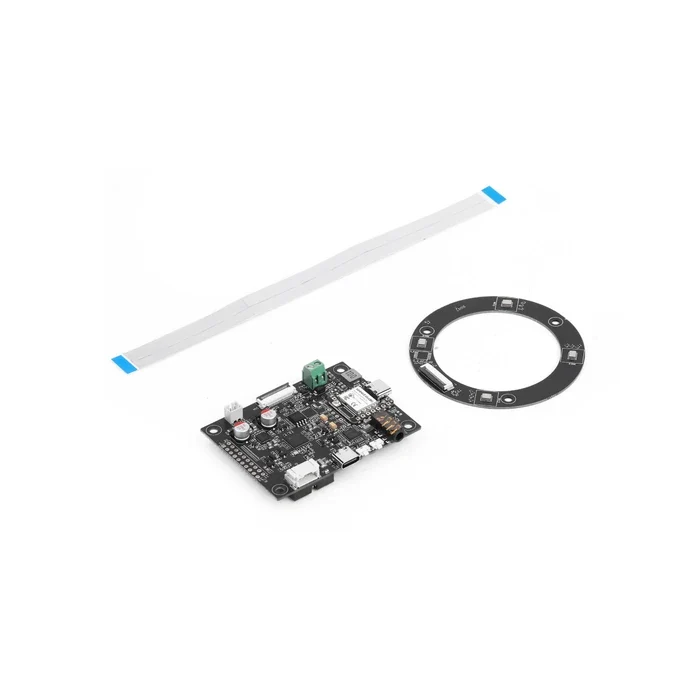

Pakkaussisältö
- reSpeaker Flex Core Board x1
- reSpeaker Flex Circular Mic Array Board x1
- 20 cm FPC-kaapeli x1
- Pin-liittimiä x1
Muu sisältö
Laitteiston kohokohdat
- XIAO ESP32S3 -integraatio: Yksinkertaistaa kehitystä tekijöille ja tuotetiimeille, jotka rakentavat jo XIAO-ekosysteemin pohjalta.
- Pyöreä 4-mikrofonin geometria: Tukee monisuuntaista äänenpoimintaa ja tilallisia äänivuorovaikutustilanteita.
- Modulaarinen mekaaninen asettelu: Parantaa sijoittelun joustavuutta kompakteissa roboteissa ja koteloissa.
- 10 W:n vahvistinaste: Rakennettu TI TPA3139D2:lla kaiutinlähtöisiä äänentoistosovelluksia varten.
