Kuvaus
Seeed Studio reSpeaker Flex XVF3800 Linear-4 ilman XIAO ESP32S3 on jaetyntyyppinen 4-mikrofonin puhe-etupää, joka on suunniteltu sulautettuihin järjestelmiin, kioskeihin, digitaalisiin opasteisiin ja muihin puheohjattuihin tuotteisiin, jotka hyötyvät suuntaavasta tallennuksesta. Tämä versio sisältää ydinkortin ja lineaarisen 4-mikrofonin array-kortin, mutta ei sisällä XIAO ESP32S3:ea. Seeed ilmoittaa, että ilman XIAO -versiot toimitetaan tehtaan esiasennetulla USB-äänilaiteohjelmistolla, mikä tekee tästä mallista hyvin sopivan Raspberry Pi:n, NVIDIA Jetsoneiden, Windowsin, Linuxin ja macOS:n isäntäintegrointiin.
Alusta käyttää XMOS XVF3800-piiriä tarjoten edistyneen akustisen käsittelyn kuten AEC, AGC, beamforming, DoA, VAD, melunvaimennus ja kaiunpoisto. Verrattuna pyöreään versioon, lineaarinen array on optimoitu 180 asteen suuntaavaan äänen tallennukseen, mikä tekee siitä erinomaisen valinnan eteenpäin suunnattuihin asennuksiin kuten näyttökehykset, tiskit, kioskit ja älyopasteet.
Keskeinen toiminnallinen kuva (virallinen):
Ominaisuudet
- Lineaarinen 4-mikrofonin array: Viritetty 180 asteen suuntaavaan puheen tallennukseen eteenpäin suunnatuissa sovelluksissa.
- Tehtaan USB-laiteohjelmisto ilman XIAO-versiossa: Valmis plug-and-play USB-äänityöskentelyyn yleisimpien isäntälaitteiden kanssa.
- XMOS XVF3800 -ääniprosessori: Tarjoaa kaukokentän puheen tallennuksen ja sisäisen akustisen käsittelyn.
- Jaettu mekaaninen rakenne: Erottaa mikrofonirivin ydinkortista helpottaen järjestelmän integrointia.
- Etäkäyttö jopa 5 metriin: Sopii kioskeihin, älypäätteisiin, opasteisiin ja interaktiivisiin laitteisiin.
- Edistyneet puhealgoritmit: Sisältää AEC:n, AGC:n, beamformingin, VAD:n, melunvaimennuksen ja kaiunpoiston.
- Kompakti lineaarinen muoto: Käyttää noin 33 mm väliä ja noin 110 mm arrayn pituutta kapeisiin asennuksiin.
- Joustavat virtalähde- ja lähtövaihtoehdot: Tukee USB Type-C- tai JST-virtasyöttöä sekä 3,5 mm audioliitäntää ja 2-napaisen kaiutinliitännän lähtöä.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuote | reSpeaker Flex XVF3800 Linear-4 ilman XIAO ESP32S3:ta |
| Ääniprosessori | XMOS XVF3800 |
| Mikrofonit | 4 x suorituskykyistä PDM MEMS -mikrofonia |
| Rivin topologia | Lineaarinen 4-mikrofonin ryhmä, 33 mm väli |
| Tallennuskuvio | 180 asteen suuntainen poiminta |
| Äänentallennusetäisyys | Jopa 5 metriin |
| Tuetut algoritmit | AEC, AGC, DoA, säteenmuodostus, VAD, kohinanvaimennus, jälkikaiunpoisto |
| USB-liitännät | 1 x USB Type-C, 1 x USB JST-liitin |
| Muut liitännät | XIAO-yhteensopivat kontaktit, XMOS XVF3800 XTAG-debug-kontaktit, XMOS XVF3800 IO-kontaktit |
| Äänilähdöt | 1 x 3,5 mm audioliitin, 1 x 2-pinninen kaiutinliitin |
| Virtasyöttö | 5 V USB Type-C:n tai 5 V JST-liittimen kautta; 12 V 2-pinnisen liittimen kautta |
| Mikrofoniryhmän liitäntä | 1 x 24-pinninen FPC-liitin |
| Painikkeet | Nollauspainike, käynnistyspainike |
| Maksiminäytteenottotaajuus | 16 kHz |
| Asennus | 2 x M3 kiinnitysreikää |
| Laiteohjelmisto | Tehtaalla asennettu USB-ääniohjelmisto no-XIAO-versiossa |
Sovellukset
- Älykioskit, digitaaliset opasteet ja eteenpäin suunnatut äänipäätteet
- Näytön kehys ja kapeat kotelot puheenpoimintaan
- Suuntaavat kokous- ja vähittäiskaupan vuorovaikutusjärjestelmät
- Upotetut ääniliitännät SBC:ille ja tietokoneille USB-audion kautta
- Kaupalliset ja teolliset etupuolen puheenpoimintatilanteet

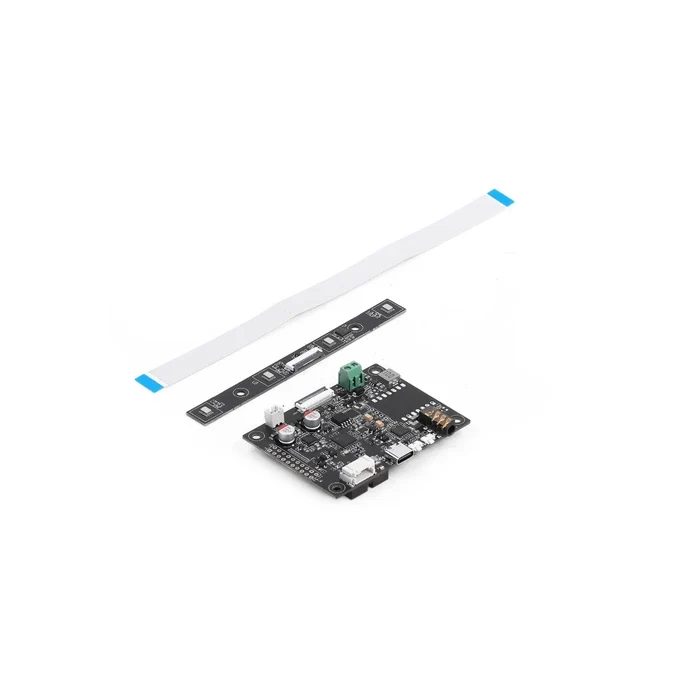

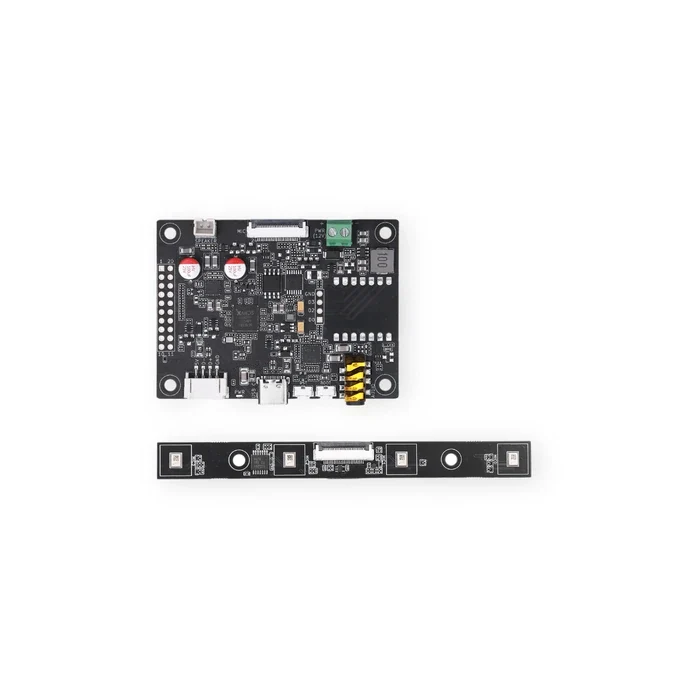

Pakkaussisältö
- reSpeaker Flex Core -levy x1
- reSpeaker Flex Linear mikrofoniryhmälevy x1
- 20 cm FPC-kaapeli x1
- Pin-liittimiä x1
Muu sisältö
Laitteiston kohokohdat
- Suuntainen lineaarinen geometria: Sopii paremmin asennuksiin, joissa käyttäjät ovat laitteen edessä.
- USB-isäntäyhteensopivuus: Helppo yhdistää Linux SBC:ihin, tietokoneisiin ja reunalaitteisiin, jotka tarvitsevat USB-audio-etuliitännän.
- Kompakti kapea muoto: Hyödyllinen näytön reunoilla ja tiukoissa mekaanisissa asetteluissa.
- 10 W:n vahvistinaste: Käyttää TI TPA3139D2 -piiriä kaiutinlähtö
