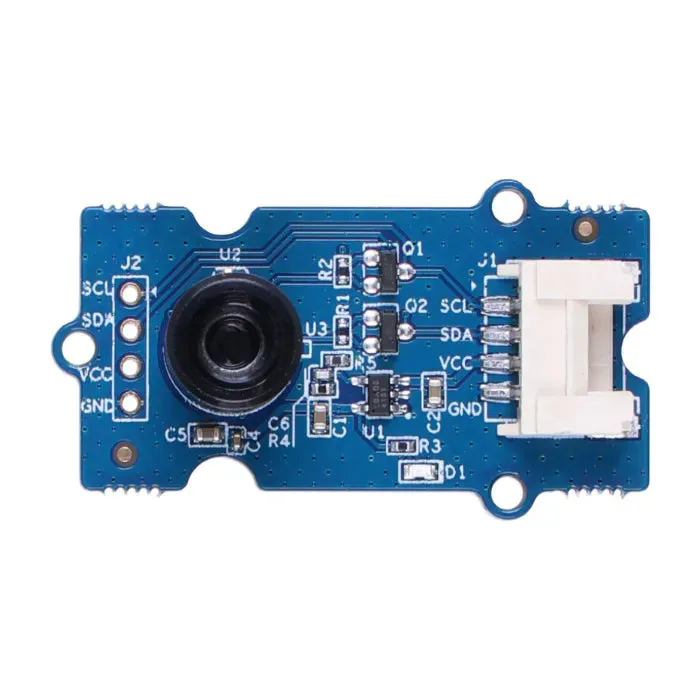

Grove -lämpökuvauskamera MLX90641 BCB tarjoaa kompaktin ja tehokkaan ratkaisun kosketuksettomaan lämpötilan mittaukseen. Siinä on 16×12 pikselin IR-anturimatriisi (MLX90641) ja laaja 55°×35° näkökenttä (FOV), ja tämä lämpökameramoduuli on suunniteltu tarkkaan lämpökuvaukseen monissa sovelluksissa.
Lämpötilan mittausalueella -40°C – 300°C ja saumattomalla viestinnällä I2C Grove -liitännän kautta moduuli takaa tarkan lämpötiedon hankinnan minimaalisella integrointityöllä. Anturi on täysin kalibroitu, joten se on käyttövalmis prototyyppien tekoon, reunalaskentaan, IoT-kehitykseen ja teollisuuden valvontaan.
Keskeiset ominaisuudet
-
Kompakti 16×12 pikselin IR-lämpöanturi (MLX90641)
-
Laaja 55°×35° näkökenttä suurempien alueiden tallentamiseen
-
Lämpötilan mittausalue: -40°C – 300°C
-
I2C Grove -liitäntä helppoon integrointiin MCU:iden kanssa
-
Täysin kalibroitu vaivattomaan käyttöönottoon
-
Alhainen virrankulutus (~18mA) ihanteellinen sulautettuihin sovelluksiin
Miten lämpökuvaus toimii
Kaikki esineet säteilevät luonnostaan infrapunasäteilyä. Grove MLX90641 BCB -moduuli havaitsee ympäristön hienovaraiset lämpötilavaihtelut herkän IR-anturin avulla. Se muuntaa tämän infrapunatiedon elektroniseksi lämpökuvaksi, joka heijastaa lämpötilaeroja. Kuumemmat esineet säteilevät enemmän, jolloin kamera voi visualisoida paljain silmin näkymättömiä lämpökuvioita, mahdollistaen tarkan ja ei-invasiivisen valvonnan.
Tärkeä huomautus
Tämä moduuli vaatii MCU:n, jossa on vähintään 20 000 tavua RAM-muistia toimiakseen oikein. Peruslevyt, kuten Arduino UNO, eivät ole yhteensopivia rajallisten suorituskykyominaisuuksiensa vuoksi. Suosittelemme käyttämään Arch Mix -tai vastaavan tehokkaita MCU:ita optimaalisen suorituskyvyn saavuttamiseksi.
Sovellustilanteet
-
Tarkka kosketukseton lämpötilan mittaus
-
Mikroaaltouunin valvonta
-
Murtovalvonta- ja liikkeentunnistusjärjestelmät
-
Asuin-, liike- ja teollisuusilmanvaihdon (HVAC) mittaus
-
Teollisuuden liikkuvien osien lämpötilan säätö
-
Visuaaliset IR-lämpömittarit
Tekniset tiedot
| Tekniset tiedot | Yksityiskohdat |
|---|---|
| Resoluutio | 16×12 pikseliä |
| Näkökenttä (FOV) | 55°×35° |
| Lämpötilan mittausalue | -40°C – 300°C |
| Päivitysnopeus | 0,5Hz – 64Hz |
| Liitäntä | I2C |
| Jännite | 3,3V–5V |
| Virrankulutus | ~18mA |
Toimituslista
-
1 × Grove -lämpökuvauskamera – MLX90641 BCB 16×12 IR-matriisilla ja 55° näkökentällä
Mikä on Grove?
Grove on Seeed Studion avoimen lähdekoodin modulaarinen prototyyppijärjestelmä. Se on suunniteltu helpottamaan elektroniikan kehitystä tarjoamalla standardoidut liittimet ja yli 300 yhteensopivaa moduulia, mikä poistaa monimutkaisen johdotuksen ja juottamisen tarpeen. Se nopeuttaa projektien kehitystä sekä aloittelijoille että edistyneille käyttäjille, ja sitä tukevat avoimet laitteisto- ja ohjelmistoresurssit.
Viitteet
MLX90641 tekniset tiedot
MLX90641 visualisointi
