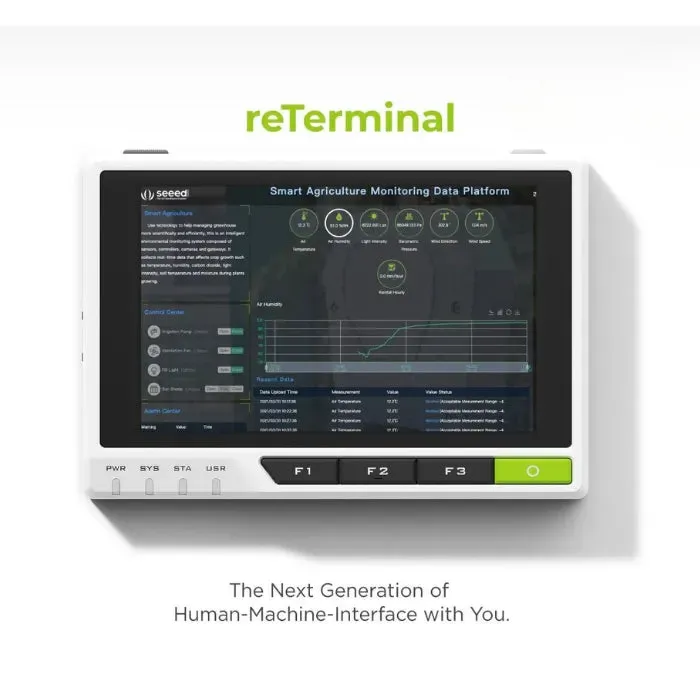

Seeed Studio reTerminal 5-tuumainen HMI CM4108032 modulaarinen muotoilu IPS-näyttö

reTerminal on kompakti mutta tehokas 5-tuumainen HMI-laite, jota tehostaa Raspberry Pi Compute Module 4 (CM4108032). Se sisältää korkean resoluution kapasitiivisen kosketusnäytön, modulaarisen laajennusliitännän ja monipuoliset liitäntämahdollisuudet, ja toimii monipuolisena alustana edge computingille, IIoT:lle ja henkilökohtaisille kehitysprojekteille.

Ominaisuus

Raspberry Pi CM4 All-in-One -kortti

• 64-bittinen neliytiminen Cortex-A72 @ 1,5 GHz

• 8 Gt LPDDR4 RAM-muistia integroidulla ECC:llä

• 32 Gt eMMC-tallennustilaa, esiasennettu Linux-käyttöjärjestelmä

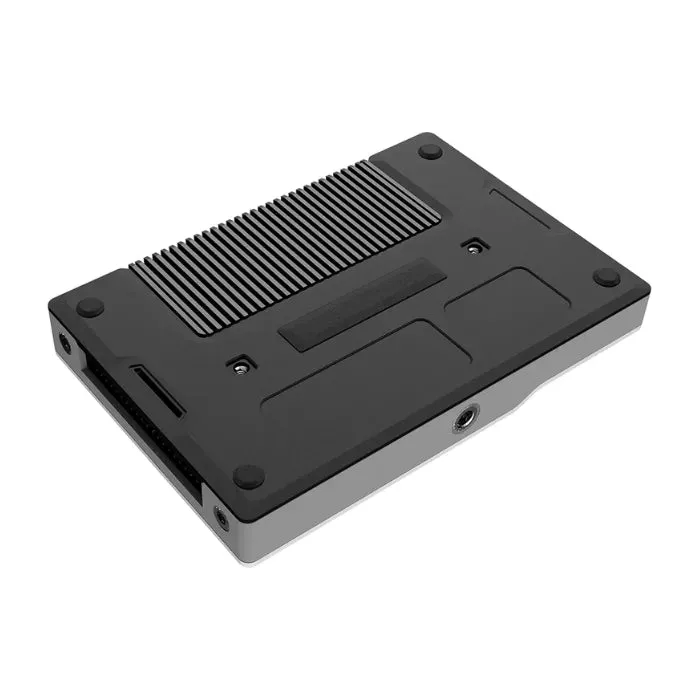

Modulaarinen ja laajennettava rakenne

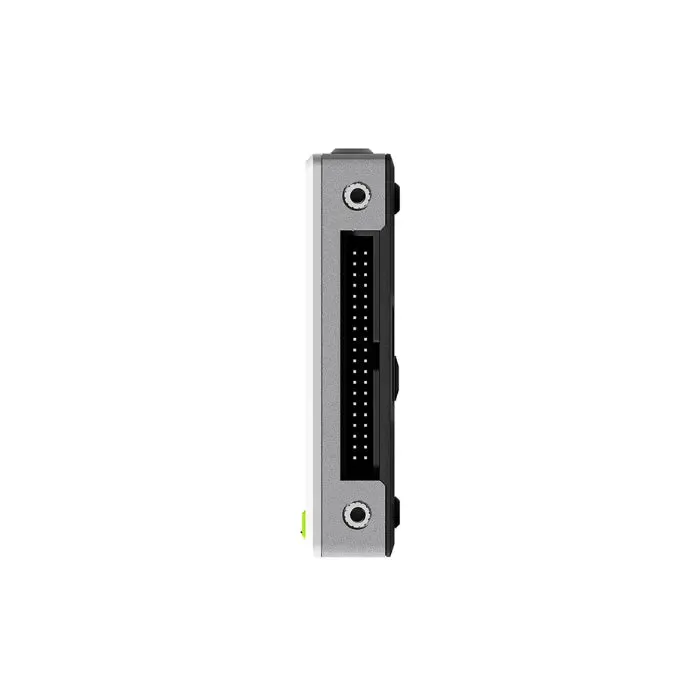

• Teollisuuden nopea laajennusliitin

• 40-nastainen Raspberry Pi -yhteensopiva GPIO

• PCIe Gen2 (5 Gbps) + USB 2.0 pystysuora liitäntä

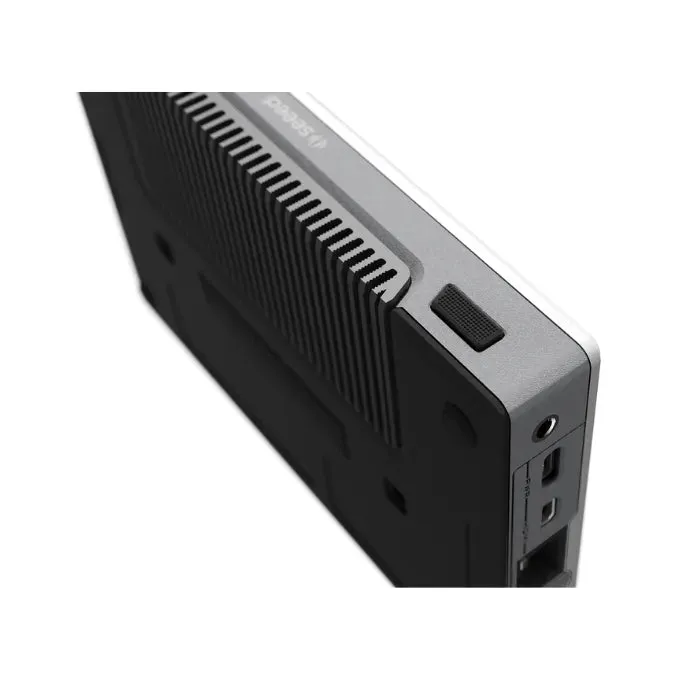

Monipuoliset liitännät ja sisäänrakennetut komponentit

• USB Type-A, Gigabit Ethernet, Micro HDMI

• MicroSD-korttipaikka, MIPI CSI -kameraliitäntä

• Sisäänrakennettu RTC, kiihtyvyysanturi, valosensori, summeri

• Ohjelmoitavat painikkeet mukautettuun käyttöliittymään/käyttäjäkokemukseen

Henkilökohtaiset ja teolliset sovellukset

• Tukee kojelautoja, TensorFlow Litea, Node-REDiä

• Turvallinen rinnakkaisprosessori (ATECC608A) laitteistotason salaukseen

• Erinomainen valinta IIoT-reunasolmuille, tekoälyn oppimiselle ja älykkäille ohjausjärjestelmille

Määritys

Alusta

• Suoritin: Broadcom BCM2711 neliytiminen Cortex-A72

• Taajuus: 64-bittinen SoC @ 1,5 GHz

Muisti

• RAM: 8GB LPDDR4

• Tallennustila: 32GB eMMC

Näyttö

• Näyttö: 5″ 720×1280 LCD

• Kosketuspaneeli: Kapasitiivinen, monikosketustuki

Langaton

• Wi-Fi: 2,4 GHz / 5 GHz kaksikaistainen IEEE 802.11b/g/n/ac

• Bluetooth: 5.0, BLE

Video ja grafiikka

• HDMI: 1 × Micro HDMI (jopa 4Kp60)

• CSI: 1 × 2-kaistainen MIPI CSI

• Grafiikka: OpenGL ES 3.0

• Purkukoodaus: H.265 (4Kp60), H.264 (1080p60)

• Koodaus: H.264 (1080p30)

Sisäänrakennetut moduulit

• RTC: NXP PCF8563T

• Kiihtyvyysanturi: ST LIS3DHTR, ±2g – ±16g

• Valoanturi: Levelek LTR-303ALS-01

• I/O-laajennin: Microchip MCP23008-E

• Summeri: ≥85 dB @ 10 cm

Ulkoiset I/O:t

• GPIO:t: Enintään 5×UART, 5×I2C, 5×SPI

• Rajapinnat: 1×DPI, 1×PCM, 1×PWM, 3×GPCLK

• Pystysuuntainen laajennus: PCIe Gen2, USB 2.0

• GPIO:t: 26 nastaa

• Power-over-Ethernet (PoE) tuettu

Virta ja mekaaniset ominaisuudet

• Tulo: 5 V DC / vähintään 3 A

• Käyttölämpötila: 0–70 °C (LCD:n nimellislämpötila: 0–60 °C)

• Mitat: 140 mm × 95 mm × 21 mm

• Paino: 285 g

Sertifiointi

• CE, FCC, TELEC (ID: 211-210815)

Sovellus

reTerminal sopii seuraaviin käyttötarkoituksiin:

• Edge AI -hallintapaneelit

• Teollisuuden IoT-ohjauspaneelit

• Turvalliset sulautetut järjestelmät laitteistopohjaisella salauksella

• Älykodin tai rakennuksen käyttöliittymät

• Koulutusprojektit TensorFlow Liten tai Flutterin avulla

• Teollisuuden Linux-päätteet, joissa laajennettavat GPIO- ja PCIe-liitännät

Viralliset esimerkit sisältävät:

• Grafana-hallintapaneelin asennus

• AI-projektit TensorFlow Liten kanssa

• Robottivarren ohjaus Hackster.io:n kautta

• Yocto-tuki sulautettuun kehitykseen

Lähetyslista

• 1 × reTerminal CM4108032

• 1 × Ruuvimeisseli

Viite

reTerminal 3D-tulostustiedosto

HRS-liittimen tietolehti nopeaa laajennusliitäntää varten

Tietolehti

Seeedin Raspberry Pi -pohjaiset menestystapaukset
