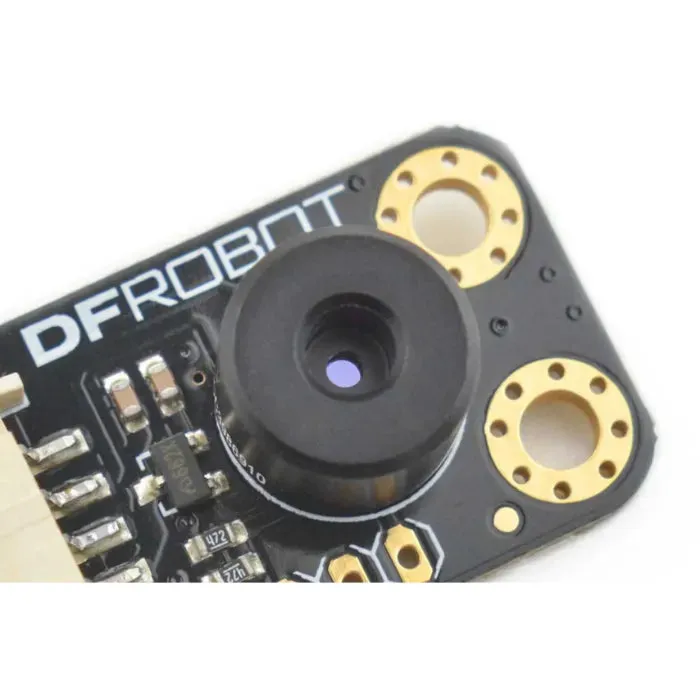

MLX90614 Kosketukseton infrapunalämpötila-anturi Arduinoon

Gravity: I2C-kosketukseton IR-lämpötila-anturi on tarkka infrapunalämpötila-anturi, joka käyttää MLX90614-DCC infrapuna-anturipiiriä mittaamaan tarkasti pintalämpötilaa ilman fyysistä kontaktia. Havaitsemalla infrapunasäteilyn energiaa tämä I2C-lämpötila-anturi mahdollistaa luotettavat lämpötilalukemat alueella -70,01°C – +380°C Arduino-lämpötila-anturiprojekteihisi.

Se on ihanteellinen kehon lämpötilan mittaukseen, ympäristön valvontaan, kodin automaatioon, ajoneuvoelektroniikkaan ja lääketieteellisiin sovelluksiin. Sisäinen MLX90614-anturi on tehtaalla kalibroitu ja sisältää 17-bittisen ADC:n ja DSP:n korkean tarkkuuden takaamiseksi. Tämä kosketukseton lämpömittarin lääketieteellinen versio tarjoaa jopa ±0,2°C tarkkuuden ihmisen kehon lämpötila-alueella, tehden siitä huippuluokan MLX90614 Arduino-yhteensopivan ratkaisun.

Tärkeimmät ominaisuudet

• Perustuu MLX90614-DCC digitaaliseen IR-lämpötila-anturiin tarkkaan lämpötilan mittaukseen.

• Koskettamaton lämpötilan mittaus korkean luotettavuuden kanssa kosketuksettomaan lämpömittarikäyttöön.

• ±0,2°C (kehon lämpötila-alue) / ±0,5°C standarditarkkuus infrapunalämpötila-anturi.

• Laaja mittausalue: -70,01°C – +380°C I2C-lämpötila-anturi.

• Resoluutio: 0,01°C korkean resoluution MLX90614-lähtö.

• Näkökenttä: 35° laajakulmainen infrapunalämpötila-anturi.

• Liitäntä: I2C (Gravity I2C -formaatti) helppoon Arduino-lämpötila-anturin käyttöönottoon.

• Vähäinen virrankulutus: 1,2 mA ihanteellinen kannettaviin MLX90614 Arduino-laitteisiin.

• Kompakti koko: 31.5 × 18 mm, paino: 15 g infrapunalämpötila-anturimoduuli.

Tekniset tiedot

• Anturimalli: MLX90614-DCC infrapunalämpötila-anturi

• Käyttöjännite: 3,3 V – 5 V MLX90614 Arduino-projekteihin

• Käyttövirta: 1,2 mA vähävirtainen I2C-lämpötila-anturi

• Tarkkuus: ±0,2 °C (kehon lämpötila) / ±0,5 °C kosketuksettoman lämpömittarin tarkkuus

• Lämpötila-alue: -70,01 °C – 380 °C infrapunalämpötila-anturin alue

• Resoluutio: 0,01 °C digitaalisen I2C-lämpötila-anturin resoluutio

• Näkökenttä (FOV): 35° MLX90614 infrapunalämpötila-anturin näkökenttä

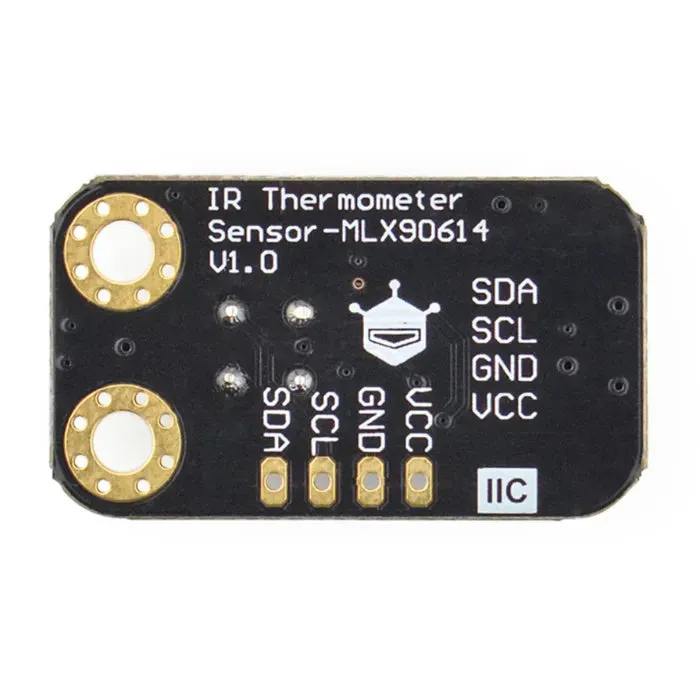

• Liitäntä: I2C (VCC, GND, SCL, SDA) Arduino-lämpötila-anturin liitäntä

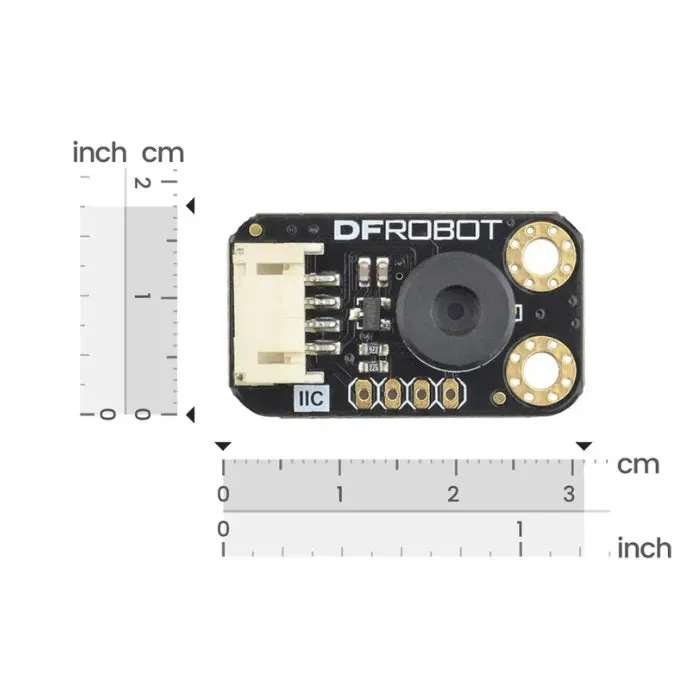

• Mitat: 31,5 × 18 mm / 1,24 × 0,7 tuumaa kompakti infrapunalämpötila-anturi

• Paino: 15 g kevyt MLX90614-anturi

Sovellukset

• Kehon lämpötilan mittaus (lääketieteellisen tason tarkkuuden infrapunalämpötila-anturi)

• Älykodin I2C-lämpötila-anturin valvonta

• LVI-järjestelmät ja Arduino-lämpötila-anturin automaatio

• Autoteollisuuden lämpötilan tunnistus MLX90614-anturin avulla

• Ympäristö- ja teollisuuden infrapunalämpötilan mittaus

• Ilmailu-, sotilas- ja drone-MLX90614 Arduinon lämpötilan mittaus

• Tee-se-itse kosketukseton lämpömittari tai otsalämpömittariprojektit

Projektiesimerkki

Projekti: Tee-se-itse lämpötilapistooli Arduino- ja MLX90614-moduulilla
Opi käyttämään MLX90614:ää Arduinon kanssa yksinkertaisen kosketuksettoman lämpömittarin tekemiseen.

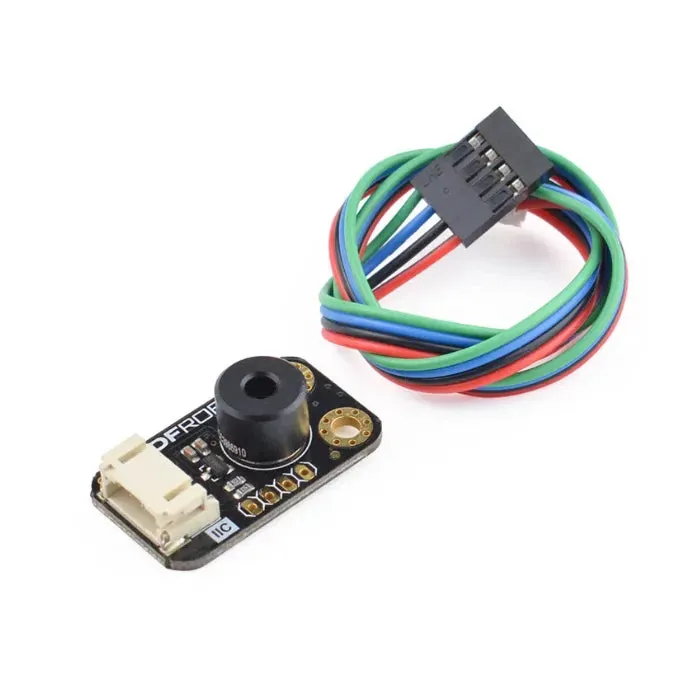

Toimituslista

• Gravity: I2C-kosketukseton IR-lämpötila-anturi ×1

• JST PH2.0 4-napainen kaapeli ×1

Viite

Tuotteen WIKI
