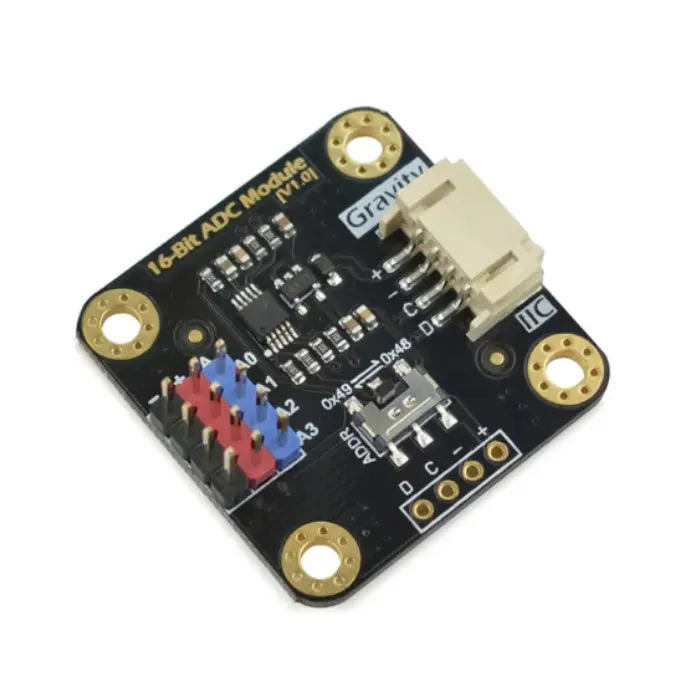

Gravity: ADS1115 16-bittinen ADC-moduuli – I2C analoginen-digitaalimuunnin DFRobot

Gravity: I2C ADS1115 16-bittinen ADC -moduuli tarjoaa tarkan analogisen signaalin keruun ja muunnon, tehden siitä ihanteellisen liitännän laajentaaksesi Raspberry Pi:täsi tai Arduinoasi luotettavilla analogisilla tuloilla. Tämä moduuli on erityisesti suunniteltu yhteensopivaksi Gravity-sarjan analogisten anturien kanssa ja tukee saumattoman plug-and-play -integraation—tämän korkean tarkkuuden ADS1115 ADC -moduulin kanssa ei tarvita juottamista.

Ominaisuudet

• 16-bittinen ADC-tarkkuus tarkkaan analogisesta digitaaliseksi muunnokseen ADS1115 ADC -moduulilla

• Laaja 3,3V–5,0V käyttöjännitealue, optimoitu Raspberry Pi:lle ja Arduinolle analogisen datan keruuseen

• Gravity I2C -liitäntä helppoon plug-and-play -kytkentään tämän I2C ADS1115 -moduulin kanssa

• Neljä analogista tulokanavaa monipuoliseen anturiliitäntään ja monikanavaiseen ADS1115 ADC -muunnokseen

• Moduulin sisäinen I2C-osoitteen valintakytkin—kytke kaksi moduulia sarjaan jopa kahdeksan analogisen kanavan käyttöön I2C-väylän kautta

• Värikoodatut 3-nastaiset liittimet nopeaan ja virheettömään anturien kytkentään ADS1115 ADC -moduulissa

• Ohjelmoitava vahvistuksen säätö (PGA) sekä heikoille että voimakkaasti vaihteleville signaaleille tämän I2C ADC -muuntimen kautta

• Alhainen virrankulutus (2~3mA käyttövirta) ADS1115 ADC -moduuliprojekteillesi

Yksinkertaista analogisten anturien liittäminen

Useimmat Raspberry Pi -kortit eivät pysty lukemaan analogisia signaaleja natiivisti. Tämän I2C ADS1115 -moduulin avulla voit helposti liittää laajan valikoiman Gravity-analogisia antureita Raspberry Pi:hesi tai Arduinoosi, laajentaen mitattavien fysikaalisten ilmiöiden kirjoa projekteissasi—kuten valoa, lämpötilaa, ääntä ja paljon muuta tämän 16-bittisen ADS1115 ADC -moduulin avulla.

Moduulin plug-and-play Gravity -rajapinta takaa helpon ja luotettavan anturien integroinnin ilman juottamista tai monimutkaista asennusta tälle I2C analogi-digitaalimuuntimelle.

Joustava ja laajennettava

• Tukee mittausaluetta 0~VCC (enintään 5 V) ADS1115 ADC -moduulille

• Neljä analogista tulokanavaa per I2C ADS1115 ADC -moduuli

• Kytke kaksi moduulia sarjaan lukeaksesi jopa kahdeksan analogista signaalia I2C-rajapinnan kautta

• 3,3 V I2C digitaalitaso takaa turvallisen käytön Raspberry Pi- ja Arduino-korttien kanssa

Tekniset tiedot

• Syöttöjännite: 3,3–5,0 V

• Analogiset kanavat: 4 (tässä ADS1115 ADC -moduulissa)

• ADC-tarkkuus: 16-bittinen analogi-digitaalimuunnin

• Analoginen mittausalue: 0~VCC

• Käyttövirta: 2–3 mA (anturi ei sisälly)

• Rajapinta: Gravity I2C ADS1115

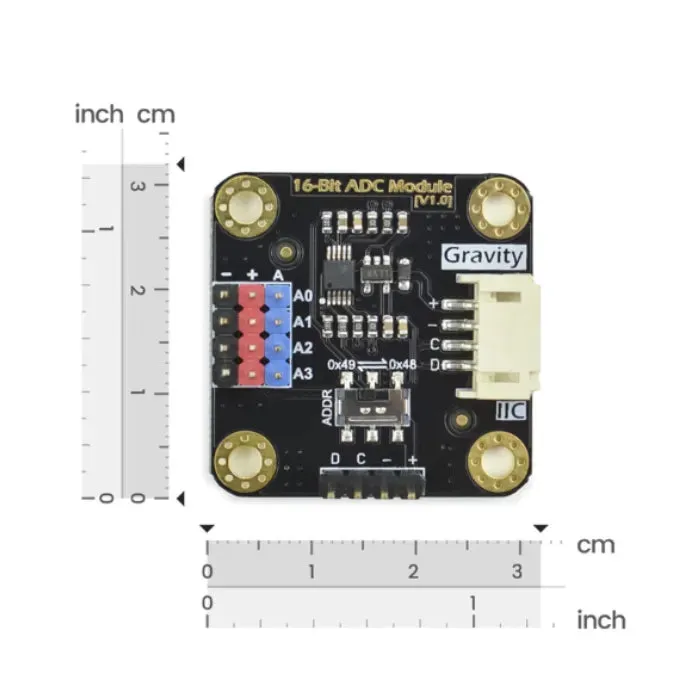

• Tuotteen koko: 32 x 32 mm (1,26 x 1,26 tuumaa)

Sovellukset

• Analogisten anturien laajennus Raspberry Pi- ja Arduino-projekteihin

• Tarkka tiedonkeruu tieteellisiin ja teollisiin ADS1115 ADC -projekteihin

• Ympäristön seuranta ja I2C IoT -sovellukset

• Koulutuselektroniikan kokeet, jotka liittyvät analogi-digitaalimuunnokseen

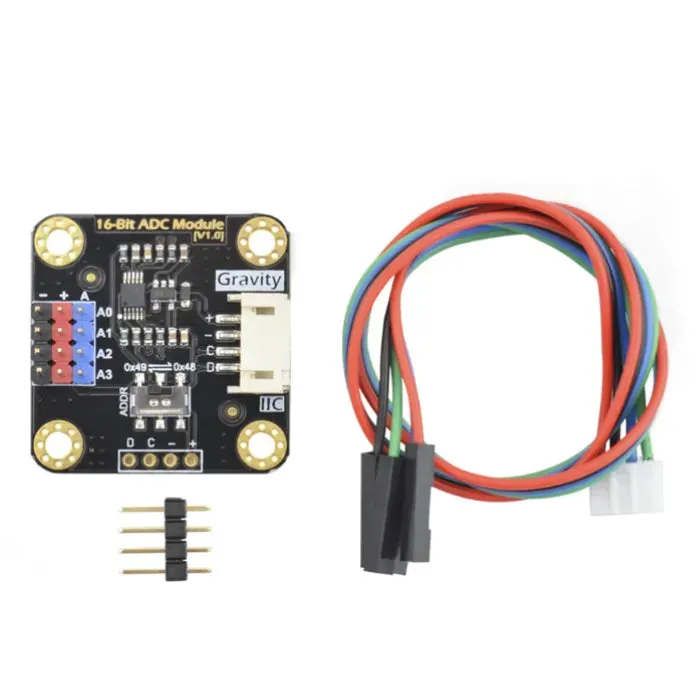

Pakkauksen sisältö

• 1 x Gravity: I2C ADS1115 16-bittinen ADC-moduuli

• 1 x XH2.54-4-napainen liitin

• 1 x Gravity-4P I2C/UART -anturikaapeli
