Gravity: TCS3430 Tristimulus-värisensori XYZ-ympäristövalomoduuli

Gravity: TCS3430 Tristimulus -värisensori on tarkkuutta korostava värisensori-moduuli, joka on suunniteltu tarkkaan ympäristön valon mittaukseen ja aidon värin tunnistukseen hyödyntäen edistynyttä CIE 1931 XYZ Tristimulus -teknologiaa. Tämä XYZ-sensori on keskeisessä roolissa True Tone-näytöissä, kuten Apple iPad Prossa, iPad Pro, iPhonessa ja Maceissa, jotka säätävät automaattisesti näytön kirkkautta ja värisävyä ympäristön valon mittaustietojen perusteella.

Edistynyt värin tunnistus ihmisen silmän tarkkuudella

TCS3430-värisensorin voimin tämä moduuli yhdistää digitaalisen ympäristön valon mittauksen (ALS) ja XYZ-värin tunnistuksen, jotka jäljittelevät tarkasti ihmisen silmän spektrivastetta. Perustuen CIE 1931 -värimalliin, tämä XYZ-sensori mahdollistaa tarkat mittauksetvalaistuksen voimakkuudesta ja värilämpötilasta, tehden siitä ihanteellisen Arduino-värisensoriprojekteihin ja muihin väriherkkiin sovelluksiin.

”Mitä näet, sitä mittaat” – TCS3430-värisensori tarjoaa luotettavia ja toistettavia tuloksia tarkkoihin ympäristön valon mittauksiin.

Keskeiset ominaisuudet

• XYZ Tristimulus -suodatin värisensori perustuen CIE 1931 -malliin

• ±10 % tarkkuus valaistuksen voimakkuudessa ja korreloidussa värilämpötilassa (CCT)

• Laaja dynaaminen alue ja korkea herkkyys ympäristön valon mittauksessa

• Ohjelmoitava vahvistus ja integrointiaika XYZ-sensorin joustavuuteen

• I2C-väylän värisensori osoitteella 0x39

Ihanteelliset käyttökohteet

• Värin tunnistus värisensorina elektronisissa laitteissa

• Kirkkauden ja valkotasapainon mittaus ympäristön valon sensorina

• Värilämpötilan mittaus XYZ-sensorin valaistus- ja näyttöjärjestelmissä

• Verkkokaupan tuotteen värin sovitus värisensorina, vähentäen värivirheistä johtuvia palautuksia

Tekniset tiedot

• Virtalähde: 3,3 V–5 V värisensorin käyttöjännite

• Käyttövirta: <5 mA XYZ-sensorin virta

• LED:n käyttövirta: <15 mA värisensorin LED

• I2C-osoite: 0x39 värisensorin liitäntä

• Käyttölämpötila: -30 ℃ – 85 ℃ XYZ-sensorin toiminta-alue

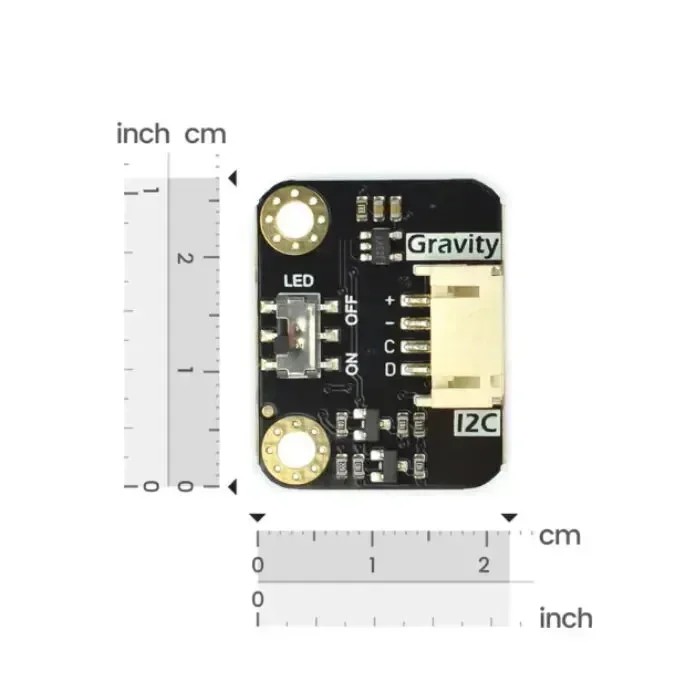

• Mitat: 22 × 27 mm / 0,87 × 1,06” värisensorin koko

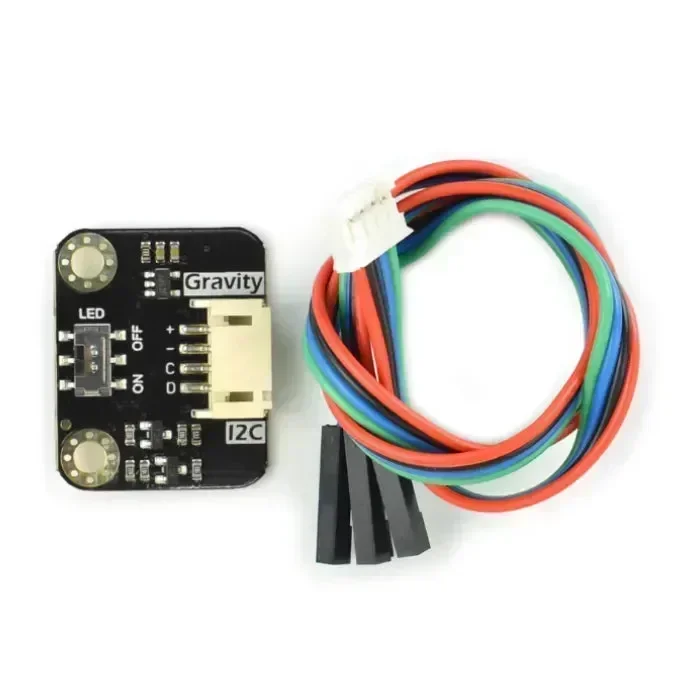

Toimituslista

• 1 × Gravity: TCS3430 Tristimulus -värisensori

• 1 × Gravity-4P I2C/UART -sensori-liitin
