Gravity: Analoginen EMG-anturi by OYMotion

DFRobot Gravity: Analoginen EMG-anturi OYMotionilta on korkealaatuinen, ei-invasiivinen anturi, joka on suunniteltu havaitsemaan sEMG (pintasähkölihasrekisteröinti) signaaleja, jotka heijastavat ihmisen lihasten ja hermotoiminnan aktiivisuutta. Tämä anturi on täydellinen ratkaisu projekteihin, jotka vaativat reaaliaikaista lihastoiminnan seurantaa, kuten ihmisen ja tietokoneen vuorovaikutukseen, robottiohjaukseen ja biofeedback-järjestelmiin.

EMG Lihasanturimoduuli on suunniteltu differenssisignaalilla ja sisäänrakennetulla analogisella suodatuspiirillä, joka pystyy vahvistamaan heikot lihassignaalit (±1,5 mV) 1000-kertaisiksi samalla tehokkaasti vähentäen häiriömelua. Lähtösignaalin alue on 0–3,0 V ja 1,5 V referenssijännite, mikä takaa vakaan ja tarkan signaalin hankinnan.

Toisin kuin perinteiset lääketieteelliset elektrodit, tämä lihasanturimoduuli tarjoaa korkealaatuisen signaalin keruun ilman johtavaa geeliä, tehden siitä kätevämmän, kestävämmän ja käyttäjäystävällisemmän. Se on ihanteellinen biolääketieteellisiin projekteihin, robottiohjaukseen, ihmisen ja koneen vuorovaikutukseen sekä Arduino-pohjaiseen lihassignaalien seurantaan.

Ominaisuudet

• Kuivametallielektrodit pitkään käyttöikään ja helppoon käyttöön

• Differenssisignaali korkealla yhteistilan vaimennussuhteella (CMRR)

• Alhainen virrankulutus yhdellä 3,3 V – 5,5 V virtalähteellä

• Tarjoaa tarkat mittaukset lihasten voimasta ja toiminnasta

• Ei tarvita johtavaa geeliä, mikä tekee siitä kätevämmän ja kestävämmän

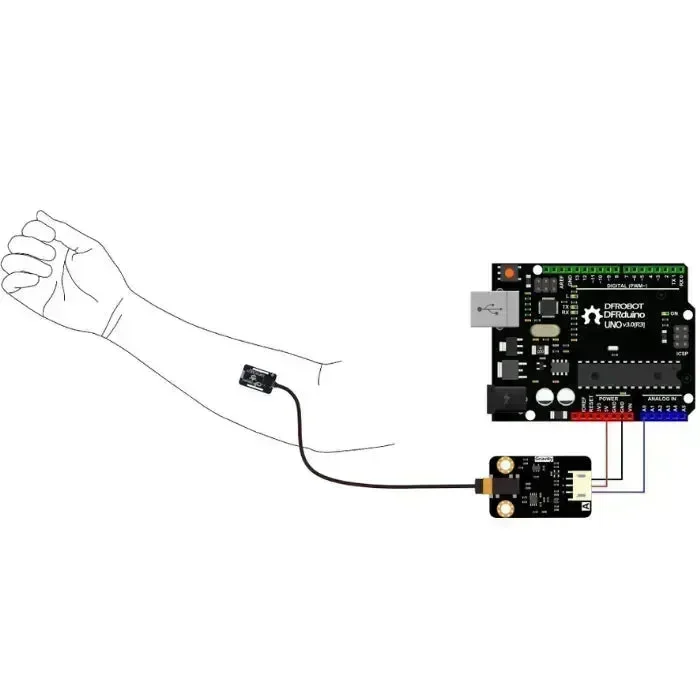

• Voidaan helposti integroida Arduinoon lihastoiminnan havaitsemiseksi ja robottiohjaukseen

Sovellukset

• Ihmisen ja tietokoneen vuorovaikutus apuvälineteknologiaa varten

• Robottiohjaus lihassignaalien avulla

• Biofeedback-järjestelmät fysioterapiaan

• Interaktiiviset projektit, kuten myoelektrinen hiiri ja puettavat laitteet

Tekniset tiedot

Signaalin lähetyslevy:

Syöttöjännite	3.3V–5.5V
Käyttöjännite	3.0V
Havaitsemisalue	±1.5mV
Elektrodin liitin	PJ-342
Moduuliliitin	PH2.0-3P
Lähtöjännite	0–3.0V
Käyttölämpötila	0–50°C
Koko	22mm x 35mm (0.87 x 1.38 tuumaa)

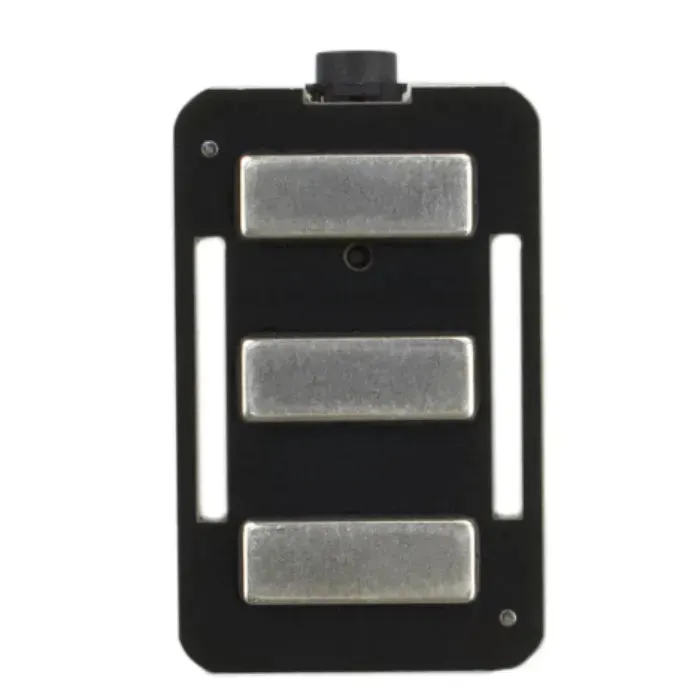

Kuiva elektrodilevy:

Elektrodin liitin	PJ-342
Johdon pituus	50cm (19.69 tuumaa)

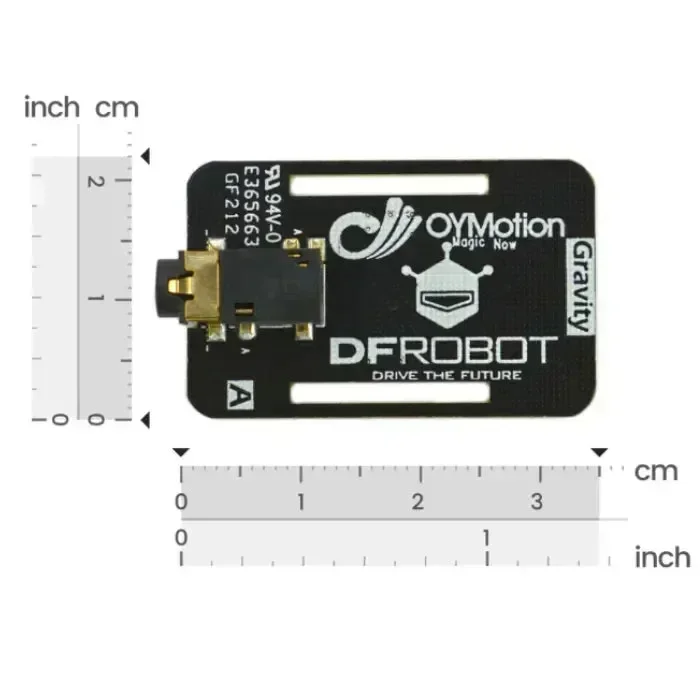

Levyn koko	22mm x 35mm (0.87 x 1.38 tuumaa)
Paino	36g

Esimerkkiprojektit

• Päähän kiinnitettävä myoelektrinen hiiri
  Tarvittavat osat: Arduino Leonardo, Gravity: Analoginen EMG-anturi, IMU-suoja ja muuta.

• Joululahja lapsille: Älykäs pupuhattu
  Tarvittavat osat: Gravity: Analoginen EMG-anturi, Beetle Arduino, 9g servomoottorit ja muuta.

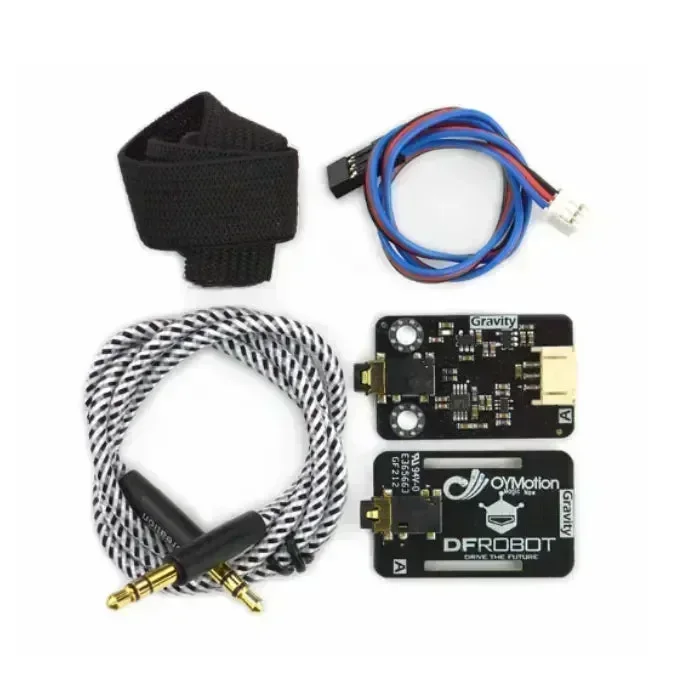

Pakkauksessa

• 1 x EMG-kuiva elektrodilevy

• 1 x Rannevyö

• 1 x Elektrodikaapeli

• 1 x EMG-signaalin lähetyskortti

• 1 x Gravity Analogikaapeli 3-napainen

Aiheeseen liittyvät artikkelit

• wiki

• Toimintaperiaatteet ja sovellukset


UKK

Anturin lukema on epänormaalin suuri tai pysyy muuttumattomana. Mitä minun pitäisi tehdä?

1. Varmista, että anturin virtalähde on vakaa.

2. Varmista, että elektrodin suunta on linjassa lihaksen suunnan kanssa. Elektrodin tulee olla kiinnitettynä laajalle paljaalle iholle.

3. Irrota ja kytke uudelleen anturin elektrodiliitin tarkistaaksesi, palaako lukema normaaliksi.

👉 Voit myös katsoa tämän opastusvideon vianmääritykse
