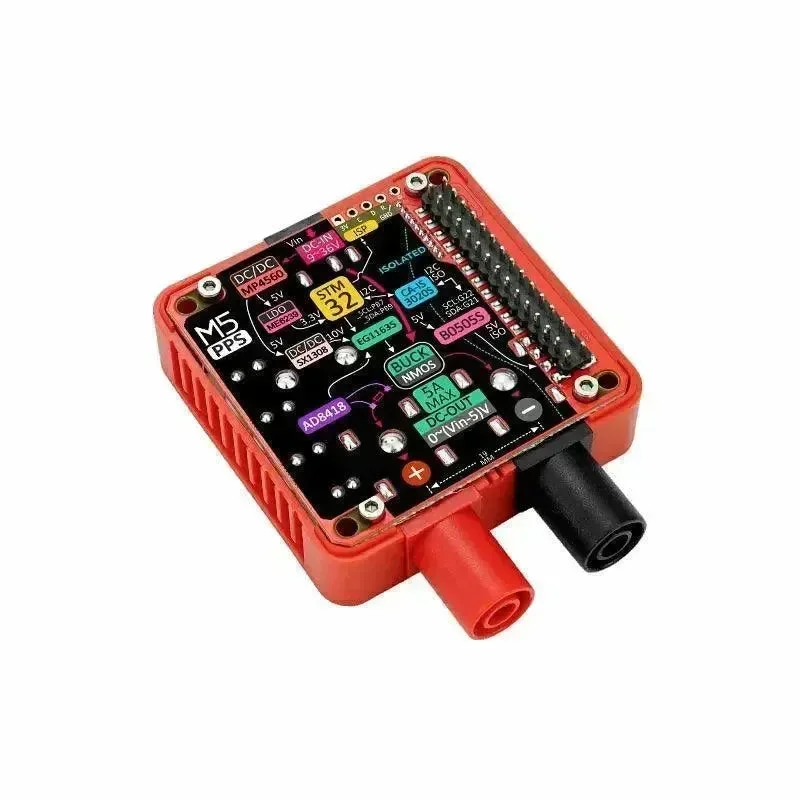

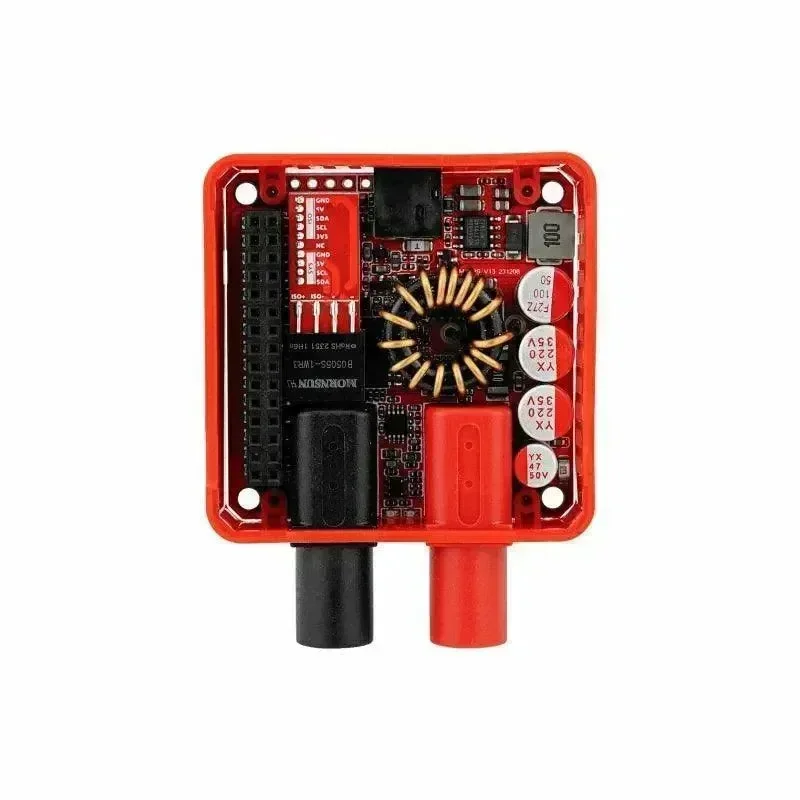

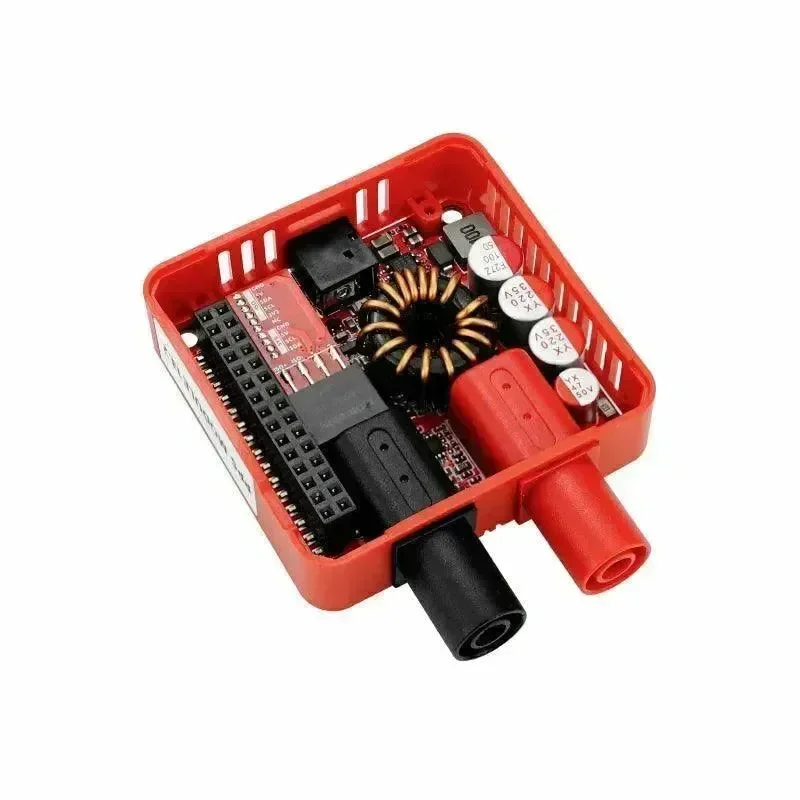

PPS-moduuli 13.2 on ohjelmoitava virtalähdemoduuli. Tämä moduuli käyttää STEP-DOWN buck -teknologiaa, tukee laajaa DC 9-36V tulojännitealuetta ja sisältää STM32-ohjausprosessorin sekä AD8418 korkean resoluution virtavahvistimen. Korkean tarkkuuden suljetun silmukan ohjauksen avulla se saavuttaa nimellistehon 100W (huippu 150W) tarkalla virta- ja jännitelähdöllä, pystyen tuottamaan 0,5~30V/0~5A, lukuarvon tarkkuuden ollessa ±30mV/5mA. Lisäksi moduuli sisältää eristyspiirit CA-IS3020S ja B0505S-1WR3, jotka tarjoavat sähköisen eristyksen sekä virtalähteelle että viestintäväylälle. Lähtöliitäntä käyttää standardeja 4MM banaanipistokkeita, positiivisen ja negatiivisen navan väli on 19 mm. Jokainen moduuli kalibroidaan täyden alueen tarkkuudella ennen tehtaalta lähtöä, ja käyttäjien tulee erikseen hankkia yhteensopiva DC-virtalähdeadapteri. Tämä moduuli soveltuu käytettäväksi tieteellisissä tutkimuskokeissa, teollisuuden automaatiossa, sulautettujen järjestelmien kehityksessä sekä säädettävää virtalähdettä vaativissa DIY-projekteissa.
Maksimiteho riippuu tulo-DC-virtalähteen kapasiteetista.
Ominaisuudet
- DC 9-36V laaja jännitealue, lähtö 0,5~30V/0~5A
- Korkean tarkkuuden nimellisteho 100W (huippu 150W)
- Sähköinen eristys turvallisuutta varten

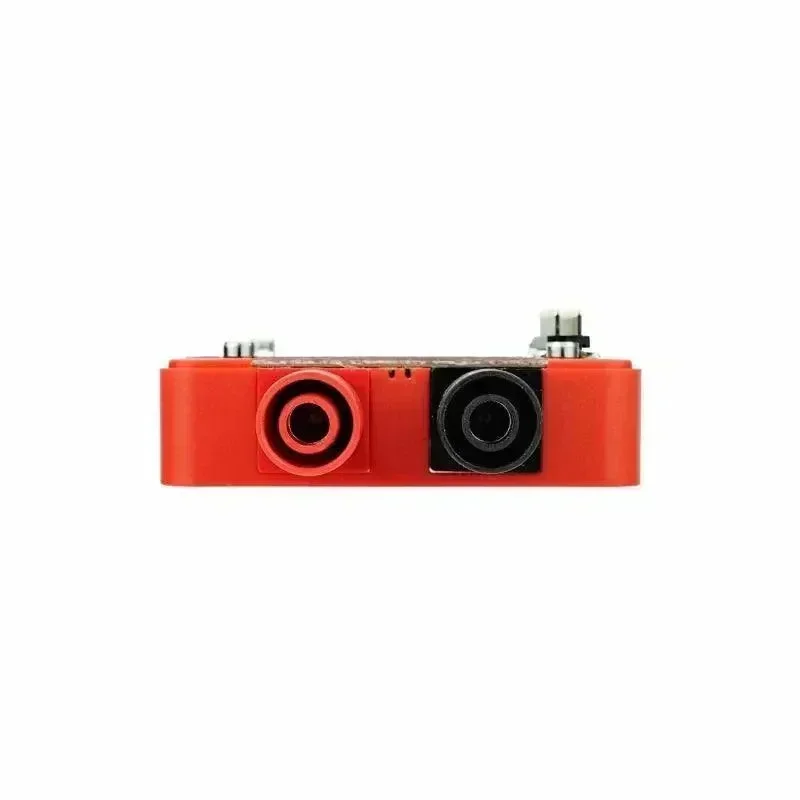

- Standardi 4 mm banaanipistoke, positiivisen ja negatiivisen navan väli 19 mm
- Yhteensopiva Core/Core2/CoreS3 -sarjan isäntien kanssa
Sisältää

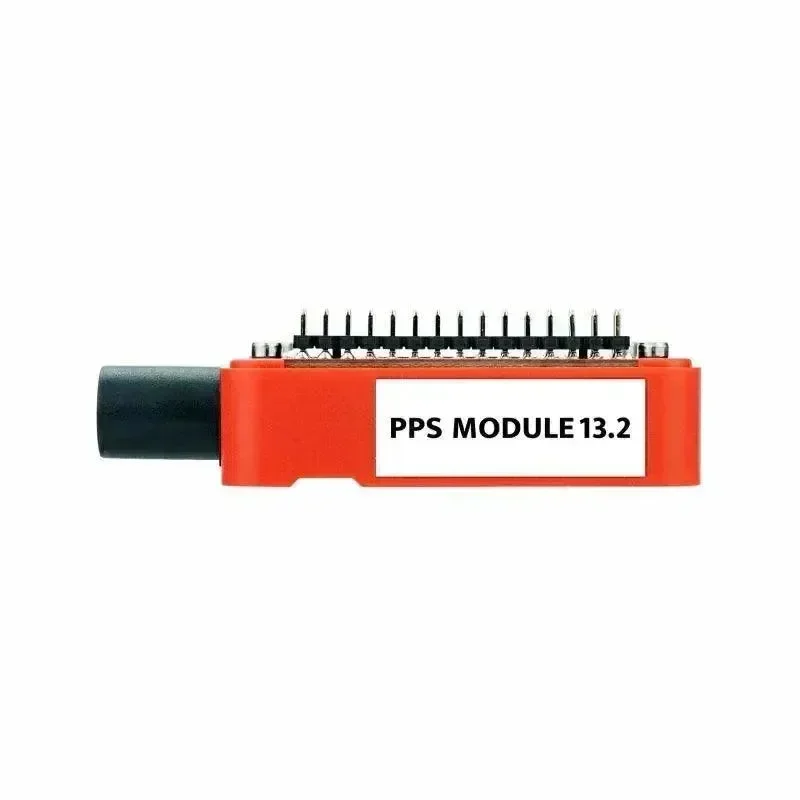

- 1x Moduuli 13.2-PPS
Sovellukset
- Tieteellinen tutkimuskokeilu
- Teollisuuden automaatio
- Sulautettujen järjestelmien kehitys
- Säädettävä virtalähde DIY-projekti
Tekniset tiedot
| Resurssit | Parametrit |
|---|---|
| Muistipiiri | STM32G030F6P6 |
| Virta- ja viestintäväylän eristyspiiri | CA-IS3020S ja B0505S-1WR3 |
| Virtavahvistinpiiri | AD8418 |
| Tulojännite | DC 9-36V |
| Lähtöteho | 100W (huippu 150W) |
| Lähtövirta ja -jännite | 0,5~30V/0~5A |
| Tarkkuus | Plus tai miinus 30mV/5mA |
| Valmiustilavirta | Keskimäärin: DC36V/12mA |
| Käyttövirta | Keskimäärin: DC36V/32mA |
| Banaanipistokkeen koko (väli) | 4MM (väli 19mm) |
| I2C-viestintäosoite | 0x35 |
| Käyttölämpötila | 0-40°C |
| Tuotteen koko | 68,5*54*19,7mm |
| Pakkauksen koko | 130*95*24mm |
| Tuotteen paino | 43,6g |
| Pakkauksen paino | 64,5g |
