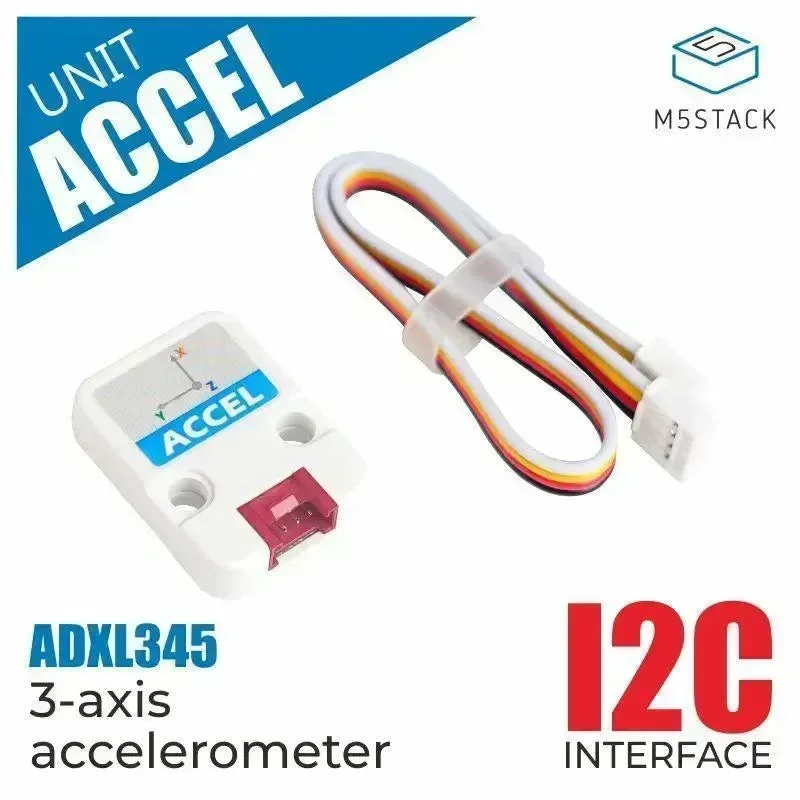

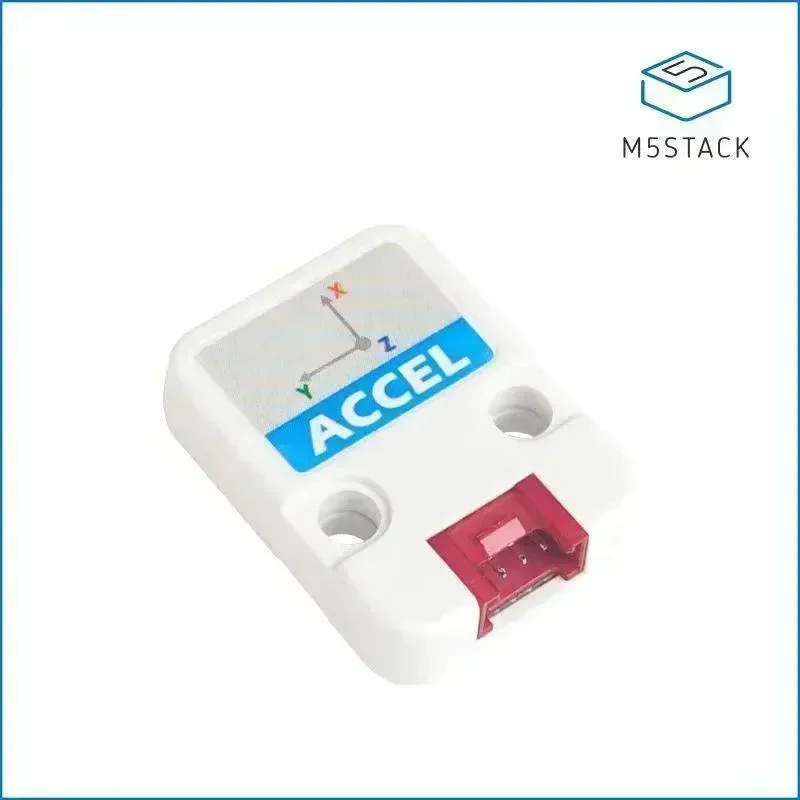

ACCEL on liikeanturiyksikkö. Integroitu ADXL 345:n ja ACC:n kanssa, se pystyy mittaamaan kiihtyvyyden kolmella akselilla. ADXL 345 on pieni, ohut, erittäin vähävirtaista kulutusta käyttävä 3-akselinen kiihtyvyysanturi, joka tarjoaa korkean resoluution (13-bittinen) mittauksen jopa ±16 g asti. Digitaalinen lähtödatan muoto on 16-bittinen kahden komplementin luku, ja se on saatavilla I2C (osoite: 0x53) digitaalisen rajapinnan kautta. Tässä yksikössä käytämme I2C-sarjaporttia.
Mikä on kiihtyvyysanturi?
Kiihtyvyysanturi on sähkömekaaninen laite, joka mittaa kiihtyvyysvoimia. Nämä voimat voivat olla staattisia, kuten painovoiman jatkuva vetovoima jalkojasi kohti, tai ne voivat olla dynaamisia – aiheutuen kiihtyvyysanturin liikkeestä tai tärinästä.
Mihin kiihtyvyysantureita käytetään?
Mittamalla staattisen kiihtyvyyden määrää, joka johtuu painovoimasta, voit selvittää laitteen kallistuskulman suhteessa maahan. Mittaamalla dynaamisen kiihtyvyyden määrää – voit analysoida laitteen liikettä. Aluksi kallistuksen ja kiihtyvyyden mittaaminen ei vaikuta kovin jännittävältä. Kuitenkin insinöörit ovat keksineet monia tapoja tehdä niistä todella hyödyllisiä tuotteita.
Ominaisuudet
- Erittäin vähäinen virrankulutus
- Yhden napautuksen/kahden napautuksen tunnistus
- Toiminnan/lepovaiheen seuranta
- Vapaan putoamisen tunnistus
- I2C digitaalinen rajapinta
- Laaja lämpötila-alue

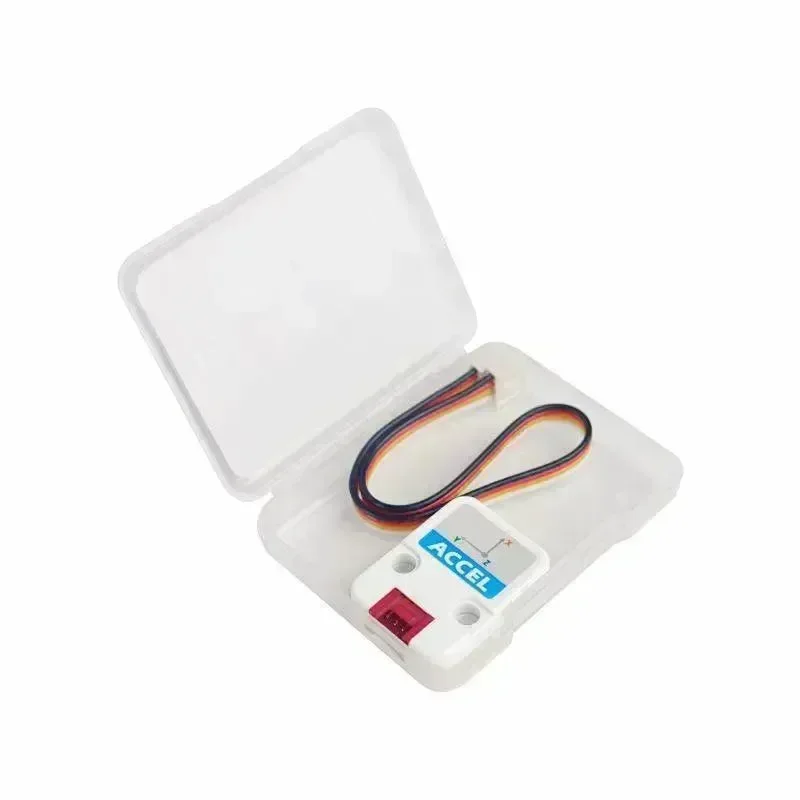

Sisältää
- 1x ACC-yksikkö
- 1x GROVE-kaapeli
Sovellukset
- Rakennusten ja rakenteiden valvonta
- Navigointi
- Suuntautumisen tunnistus
Tekniset tiedot
| Mitta-alue | ± 16g |
| Viestintäprotokolla | I2C:0x53 |
| Resoluutio | 10-bittisen kiinteän resoluution tarkkuus kasvaa g-alueen kasvaessa, jopa 13 bittiä ± 16 g:ssä |
| Virrankulutus | Kun VS = 2,5 V (tyypillinen), niin alhainen kuin 23 µA mittaustilassa ja 0,1 µA valmiustilassa |
| I / O jännitealue | 1,7 V – VS |
| Käyttölämpötila | −40 °C – +85 °C |
| Netto paino | 4g |
| Bruttopaino | 16g |

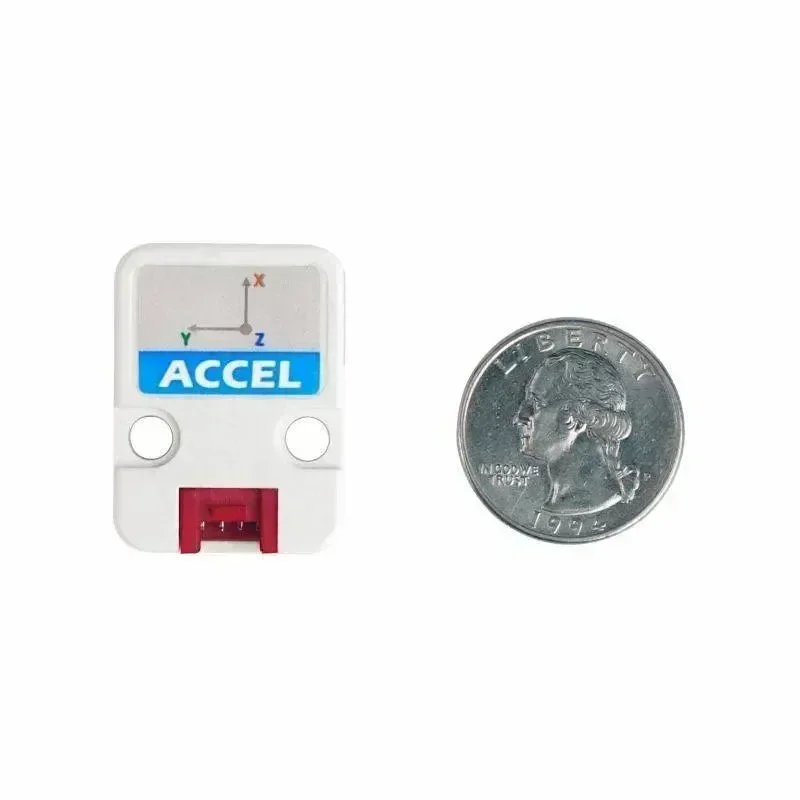

| Tuotteen koko | 32*24*8mm |
| Pakkauksen koko | 68*52*12mm |
