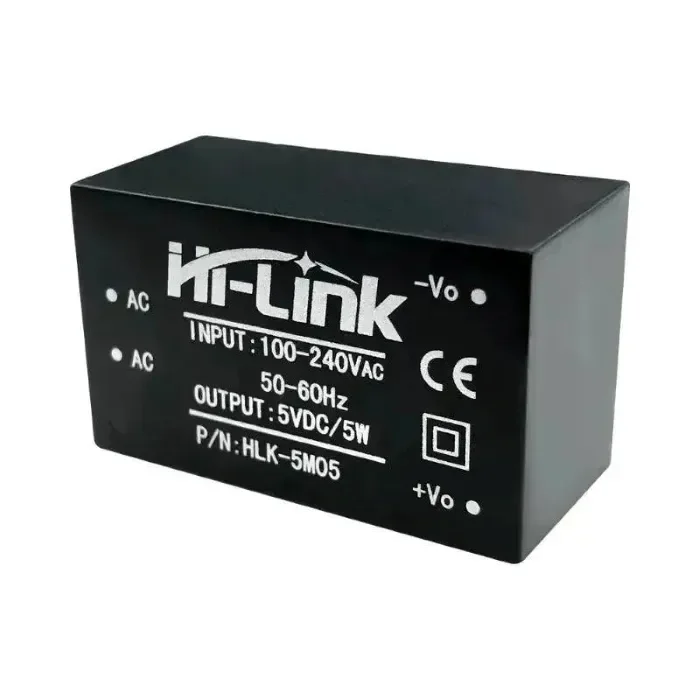

Hi-Link AC-DC 5W virtamoduuli 220V – DC-muunnin

Hi-Link HLK-5M -sarjan 5W AC-DC-muunnin on kompakti, täysin eristetty virtamoduuli, joka hyväksyy 85–264VAC laajakaistaisen tulon ja tuottaa vakaan matalajännitteisen DC-lähdön. 5W nimellisteholla ja 7 lähtöjännitevaihtoehdolla se sopii erinomaisesti älykodin laitteisiin, IoT-antureihin, teollisuuden ohjaimiin ja sulautettuihin järjestelmiin, jotka tarvitsevat verkkovirralla toimivia matalajännitekiskoja.

Tekniset tiedot

• Tulojännitealue: 85–264VAC / 120–370VDC
• Nimellistulojännite: 100–240VAC
• Maksimitulojännite: ≤280VAC
• Tulojännitevirta: ≤0,15A (220VAC täyskuormalla)
• Käynnistysvirta: ≤20A
• Lähtöteho: 5W (nimellisteho)
• Lähtöjännitevaihtoehdot: 3,3V / 5V / 9V / 12V / 15V / 24V
• Lähtövirta: Jopa 1500mA (3,3V) / 1000mA (5V) / 555mA (9V) / 416mA (12V) / 333mA (15V) / 208mA (24V)
• Lähtösärö: ≤100mVp-p (tyypillinen)
• Hyötysuhde: ≥77 % 220VAC täyskuormalla
• Eristysjännite: Tulo–lähtö ≥3000VAC
• Ylikuormitussuojaus: 110 %–150 % nimellistehosta, automaattinen palautuminen
• Oikosulkusuojaus: Jatkuva, automaattinen palautuminen
• Käyttölämpötila: -25 °C – +60 °C
• Varastointilämpötila: -40 °C – +80 °C
• Kosteus: 5–95 % RH (ei tiivistyvä)
• Ilmanpaine: 80–106 kPa
• Mitat: 38 mm × 25 mm × 18 mm
• Paino: Noin 20 g
• Sertifikaatit: CE, RoHS-yhteensopiva

Sovellukset

• IoT-anturisolmut ja yhdyskäytävät, jotka saavat virtansa 220V verkkovirrasta
• Älykodin laitteet (älykytkimet, termostaatit, ovikellot)
• Arduino / ESP32 / STM32 mikrokontrollerin verkkovirtalähde
• Raspberry Pi Zero / A+ sulautettu virtalähde (5V / 1000mA -vaihtoehto)
• Teollisuuden ohjauspaneelin apuvirtakisko 12V / 24V
• LED-nauhan ohjain ja merkkivalon virtalähde
• Turvajärjestelmät (hälytyskeskukset, anturit, kulunvalvonta)
• Energiankulutuksen mittaus- ja valvontalaitteet
• LVI- ja rakennusautomaatio-ohjauskortit
• Tee-se-itse-elektroniikka, joka vaatii eristetyn ja säädetyn verkkovirtalähteen

Pakkaus sisältää

• 1× Hi-Link HLK-5M -sarjan 5W virtamoduuli (yksi jännite per tilaus)
• Vaihtoehdot: HLK-5M03 (3,3V/1500mA), HLK-5M05 (5V/1000mA), HLK-5M09 (9V/555mA), HLK-5M12 (12V/416mA), HLK-5M15 (15V/333mA), HLK-5M24 (24V/208mA)
• Ei lisävarusteita mukana
• Toimitetaan staattiselta sähköltä suojaavassa pakkauksessa

Tärkeimmät ominaisuudet

• 5W nimellisteho — tuottaa 67 % enemmän tehoa kuin 3W PM -sarja, tukien suurempivirtaisia kuormia
• Laaja tulojännitealue (85–264VAC) tukee 110V ja 220V verkkovirtaa maailmanlaajuisesti ilman kytkentää
• Täysi galvaaninen eristys (3000VAC) turvallisuutta ja häiriönsietokykyä varten AC-liitetyissä suunnitteluissa
• 6 lähtöjännitteen vaihtoehtoa (3,3V–24V) kattamaan laaja valikoima sulautettujen järjestelmien vaatimuksia
• Korkea hyötysuhde (≥77 %) minimoi lämmön haihtumisen kompakteissa, suljetuissa koteloissa
• Sisäänrakennettu oikosulku- ja ylikuormitussuojaus automaattisella palautuksella — ei manuaalista nollausvaatimusta
• Erittäin kompakti piirilevykiinnitys (38×25×18mm) sopii suoraan ahtaisiin tuotekoteloihin
• Läpivientinastakiinnitys — juotetaan suoraan piirilevylle luotettavaa mekaanista ja sähköistä liitäntää varten
• Matala lähtövärinä (≤100mVp-p) takaa puhtaan virran mikrokontrollereille ja herkille antureille
• CE- ja RoHS-sertifioitu — täyttää kansainväliset turvallisuus- ja ympäristövaatimukset

Usein kysytyt kysymykset

• Q: Mikä on ero HLK-5M- ja HLK-PM -sarjojen välillä?
  A: HLK-PM -sarjan teho on 3W, kun taas HLK-5M -sarja tarjoaa 5W — noin 67 % enemmän lähtövirtaa samalla jännitteellä. 5M-sarjassa on myös parempi hyötysuhde (≥77 % vs ≥70 %) ja parempi kuormansäätö.
• Q: Voiko tämä moduuli syöttää virtaa Raspberry Pi:lle?
  A: HLK-5M05 (5V/1000mA) voi syöttää virtaa Raspberry Pi Zero-, A+ tai kevyen kuorman B+ -käyttötapauksiin. Pi 3/4 täyden kuorman (2,5–3A) tapauksessa suositellaan suuremman tehon moduulia tai erillistä virtalähdettä.
• Q: Toimiiko se 110V AC -verkkovirralla?
  A: Kyllä. Laaja tulojännitealue (85–264VAC) tukee sekä 110V (Pohjois-Amerikka) että 220V (Eurooppa/Aasia) verkkovirtaa ilman muutoksia.
• Q: Onko lähtö eristetty AC-tulosta?
  A: Kyllä. Moduuli tarjoaa täyden galvaanisen eristyksen ≥3000VAC eristysjännitteellä AC-tulon ja DC-lähdön välillä, varmistaen turvallisuuden jälkikytketyille elektroniikoille.
• Q: Tarvitseeko moduuli jäähdytyselementin?
  A: Normaalissa käytössä jäähdytyselementtiä ei tarvita. Täyden kuorman aikana suljetuissa tiloissa varmista, että ympäristön lämpötila pysyy välillä -25°C – +60°C.
• Q: Mitä tapahtuu oikosulun aikana?
  A: Moduuli siirtyy jat
