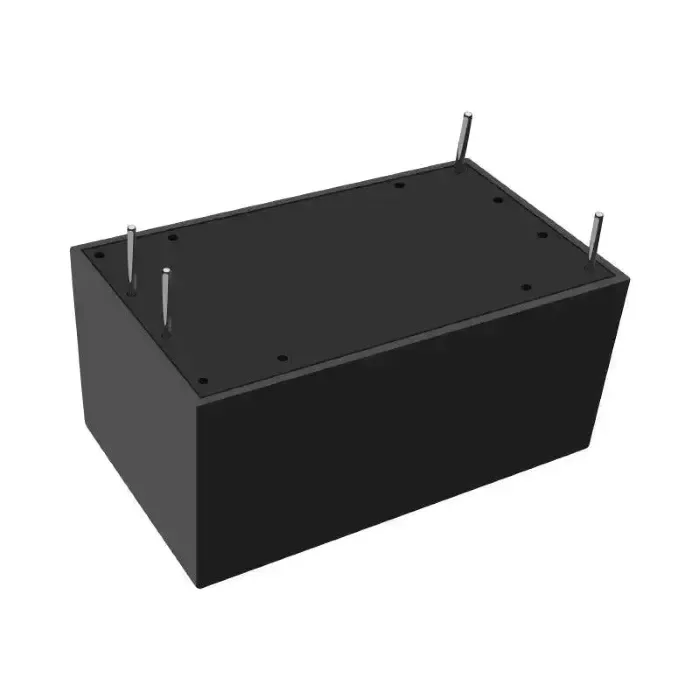

Hi-Link AC-DC 3W virtamoduuli 220V – DC-muunnin

Hi-Link HLK-PM -sarjan 3W AC-DC-muunnin on kompakti, täysin eristetty virtamoduuli, joka on suunniteltu suoraan 220V AC verkkovirtaan ja tarjoaa vakaan matalajännitteisen DC-lähdön, joka sopii erinomaisesti IoT-laitteisiin, älykotijärjestelmiin ja sulautettuun elektroniikkaan. Saatavilla 7 lähtöjännitevaihtoehtoa 3,3V:sta 24V:iin.

Tekniset tiedot

• Tulon jännitealue: 85–264VAC / 70–350VDC
• Nimellistulojännite: 90–245VAC
• Maksimitulojännite: ≤270VAC
• Tulovirta: ≤0,2A
• Käynnistysvirta: ≤10A
• Tulopehmeäkäynnistys: ≤50ms
• Lähtöteho: 3W (nimellinen)
• Lähtöjännitevaihtoehdot: 3,3V / 5V / 6V / 9V / 12V / 15V / 24V
• Lähtövirta: Enintään 909mA (3,3V) / 600mA (5V) / 500mA (6V) / 333mA (9V) / 250mA (12V) / 200mA (15V) / 125mA (24V)
• Lähtösärö: ≤100mVp-p (tyypillinen)
• Tehokkuus: ≥69% 110VAC / ≥70% 220VAC
• Eristysjännite: Tulo–lähtö ≥3000VAC
• Ylikuormitussuojaus: 110%–180% nimellistehosta
• Oikosulkusuojaus: Jatkuva, automaattinen palautus
• Käyttölämpötila: -20°C – +70°C
• Säilytyslämpötila: -40°C – +85°C
• Mitat: 34mm × 20mm × 15mm
• Paino: Noin 17g
• Suositeltu ulkoinen sulake: 0,5A/250VAC hidasulotteinen
• Kuuman vaihdon tuki: Ei tuettu
• Sertifikaatit: CE, RoHS-yhteensopiva

Sovellukset

• IoT-portin ja anturisolmun virtalähde
• Älykodin laitteiden sisäinen virtalähde (älykytkin, termostaatti)
• Arduino / ESP32 / STM32 mikrokontrollerin virransyöttö verkkovirrasta
• Raspberry Pi:n virtamoduuli 5V-lähdön kautta
• Teollisuuden ohjauspaneelin apuvirtalähde
• LED-ajurit ja merkkivalojen virtalähde
• Mittaus- ja valvontalaitteet
• Turvajärjestelmien (kamerat, hälyttimet) virtalähde
• LVI-ohjauskortin apuvirtalähde
• Tee-se-itse elektroniikkaprojektit, jotka vaativat eristetyn verkkovirtalähteen

Pakkaus sisältää

• 1× Hi-Link HLK-PM -sarjan 3W virtamoduuli (yksi jännite per tilaus)
• Vaihtoehdot: HLK-PM01 (5V), HLK-PM03 (3,3V), HLK-PM06 (6V), HLK-PM09 (9V), HLK-PM12 (12V), HLK-PM15 (15V), HLK-PM24 (24V)
• Ei lisävarusteita mukana
• Toimitetaan staattiselta sähköltä suojaavassa pakkauksessa

Tärkeimmät ominaisuudet

• Erittäin kompakti koko (34×20×15mm) — sopii suoraan piirilevylle tai ahtaisiin koteloihin
• Laaja tulojännitealue (85–264VAC) tukee sekä 110V että 220V verkkovirtaa maailmanlaajuisesti
• Täysi galvaaninen eristys (3000VAC) takaa turvallisuuden ja suojaa jälkijärjestelmiä
• Saatavilla 7 lähtöjännitettä (3,3V / 5V / 6V / 9V / 12V / 15V / 24V)
• Oikosulku- ja ylikuormitussuoja automaattisella palautuksella — ei manuaalista nollausvaatimusta
• Matala lähtövärinä (≤100mVp-p) sopii häiriöherkille mikrokontrollereille ja antureille
• Korkea hyötysuhde (≥70%) vähentää lämmöntuottoa suljetuissa koteloissa
• Piikkien läpivientikiinnitys — helppo juottaa suoraan piirilevylle
• Pehmeä käynnistys vähentää virtapiirien käynnistysvirran kuormitusta
• CE- ja RoHS-sertifioitu — täyttää kansainväliset turvallisuus- ja ympäristöstandardit

Usein kysytyt kysymykset

• K: Voiko tätä moduulia käyttää 110V AC -verkossa?
  V: Kyllä. Laaja tulojännitealue (85–264VAC) tukee sekä 110V että 220V verkkojännitettä ilman muutoksia.
• K: Onko tämä moduuli eristetty AC-tulosta?
  V: Kyllä. Se tarjoaa täyden galvaanisen eristyksen 3000VAC eristysjännitteellä tulon ja lähdön välillä.
• K: Voinko käyttää 5V-versiota (HLK-PM01) Raspberry Pi:n virtalähteenä?
  V: Kyllä, HLK-PM01 antaa 5V 600mA (3W). Raspberry Pi Zero/A+ tarvitsee 300–500mA; se sopii kevyisiin kuormiin, mutta ei suositella Pi 3/4:lle täyden kuorman alla.
• K: Onko moduulissa oikosulkusuojaus?
  V: Kyllä. Moduulissa on jatkuva oikosulkusuojaus, joka palautuu automaattisesti vian poistuttua.
• K: Mikä on suurin sallittu ympäristön lämpötila turvalliselle toiminnalle?
  V: Moduuli toimii turvallisesti -20°C:sta +70°C:een. Korkeammissa ympäristön lämpötiloissa varmista riittävä ilmanvaihto estääksesi tehon alenemisen.
• K: Miten asennan tämän moduulin piirilevylle?
  V: HLK-PM-sarja käyttää läpivientipiikkejä suoraan piirilevylle juottamista varten. Piikkiväli noudattaa datasheetin jalanjälkeä — yhteensopiva standardien piirilevymallien kanssa.
• K: Voinko kytkeä useita moduuleja rinnakkain saadakseni enemmän virtaa?
  V: Moduulien rinnankytkentää ilman lähtödiodia ei suositella, koska jännite-erot voivat aiheuttaa kiertovirtaa. Käytä sen sijaan suuremman tehon moduulia (5W tai 10W).
• K: Mikä sulake suositellaan AC-tulolle?
  V: AC-tulopuolelle suositellaan 0,5A/250VAC hidasulakkeella ylivirtasuojaukseen.
