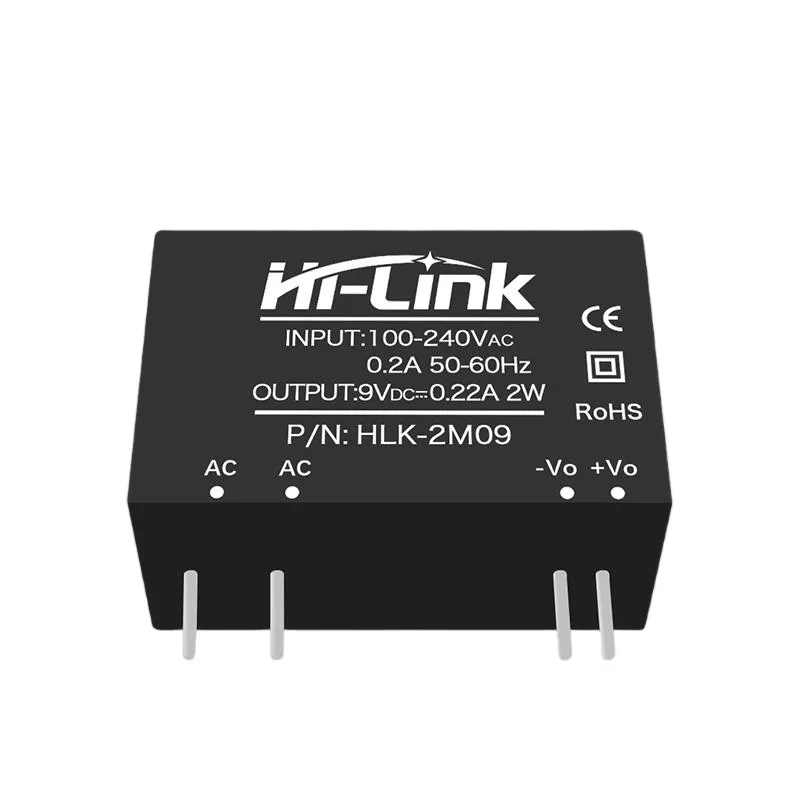

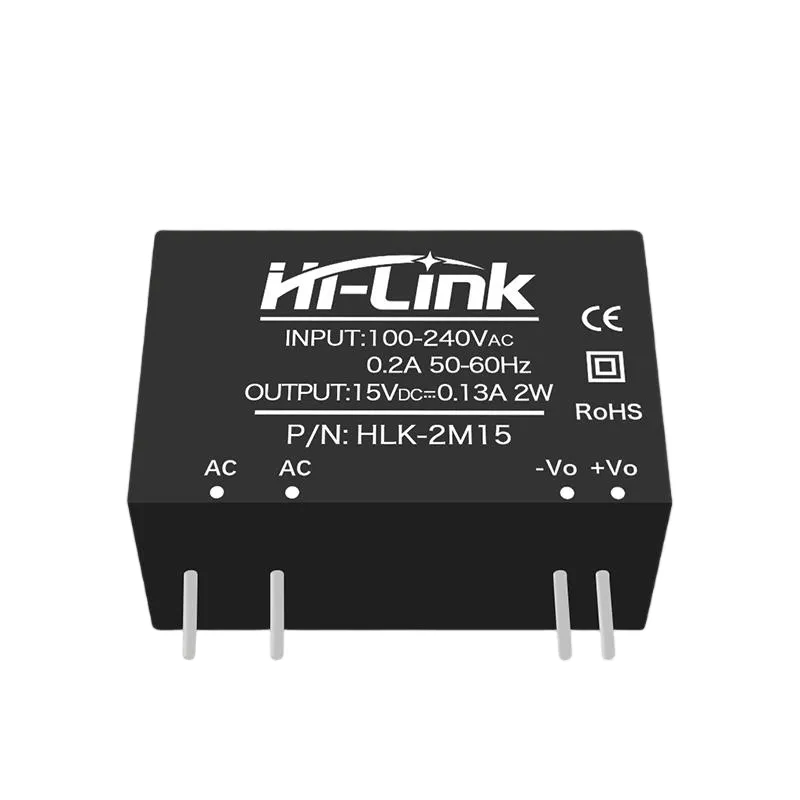

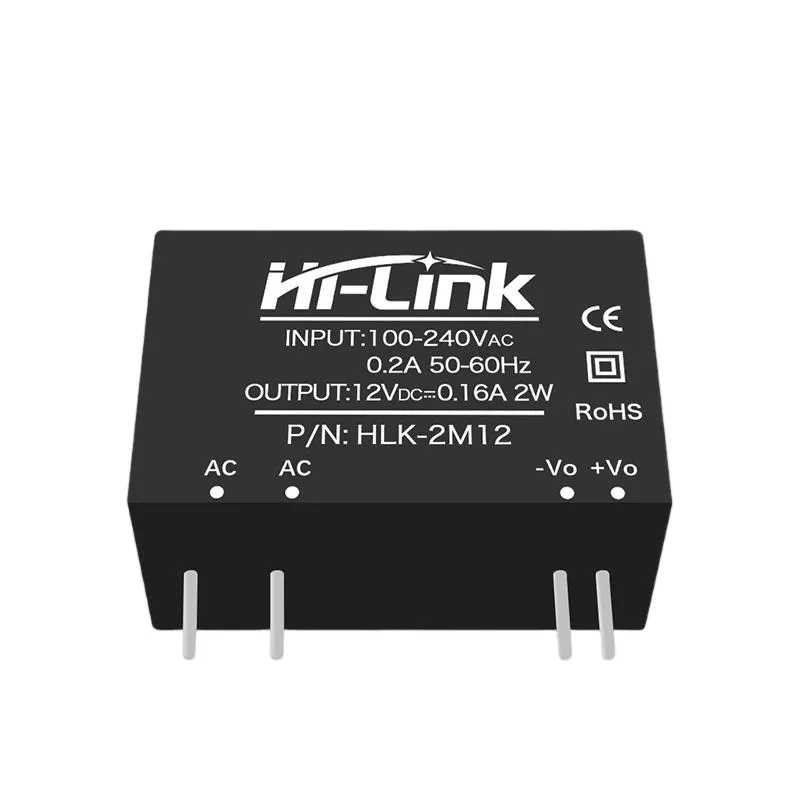

Hi-Link HLK-2M -sarjan AC-DC virtamoduuli on kompakti erotettu muunnin, joka muuntaa 110-240V AC verkkovirran vakaaksi DC-lähtöjännitteeksi välillä 3,3V–24V. Se tarjoaa 2W jatkuvaa nimellistehoa yli 70% hyötysuhteella, ≥3000V AC erotuksella ja sisäänrakennetulla oikosulkusuojauksella. Tämä piirilevylle asennettava moduuli on ihanteellinen virtaratkaisu IoT-laitteille, älykodin ohjaimille, relepiireille ja teollisuuden sulautetuille järjestelmille.
Tekniset tiedot
- Tulojännite: 85-264V AC (laaja alue, kattaa 110V ja 240V verkkovirrat)
- Tulojännite taajuus: 47-63 Hz
- Lähtöjännitteet: 3,3V / 5V / 9V / 12V / 15V / 24V DC (valittavissa SKU:n mukaan)
- Lähtövirta (max): 3,3V→606mA / 5V→400mA / 9V→222mA / 12V→167mA / 15V→133mA / 24V→83mA
- Nimellisteho: 2W jatkuva lähtöteho
- Hyötysuhde: ≥70% tyypillinen täyskuormalla
- Erotusjännite: ≥3000V AC (tulo-lähtö galvaaninen erotus)
- Lähtöjännitteen tarkkuus: ±5% nimelliskuormalla
- Aaltopäästö ja kohina: ≤100mVp-p (5V lähtö, 20MHz kaistanleveys)
- Käyttösäädön tarkkuus: ≤±5%
- Verkkosäädön tarkkuus: ≤±2%
- Oikosulkusuojaus: Sisäänrakennettu automaattinen palautus
- Ylikuormitussuojaus: 105-160% nimellisvirrasta
- Käyttölämpötila: -25°C – +60°C (tehon alennus yli 40°C)
- Säilytyslämpötila: -40°C – +85°C
- Jäähdytysmenetelmä: Vapaa ilmankierto (ei tarvetta jäähdytyselementille)
- Piirilevyn mitat: 34 × 20 × 16mm (P × L × K)
- Asennus: DIP / piirilevyn läpivienti
- Paino: Noin 15g
- Turvastandardit: CE / UL -sertifioitu suunnittelu; piirilevy käyttää UL94-V0 palonestoainetta
Keskeiset ominaisuudet
- Laaja AC-tulojännitealue 85-264V kattaa maailmanlaajuiset verkkovirrat (110V/120V/220V/240V)
- Kuusi lähtöjännitteen vaihtoehtoa yhdessä moduuliperheessä: 3,3V, 5V, 9V, 12V, 15V, 24V
- 2W nimellisteho — ihanteellinen matalatehoisiin sulautettuihin ja IoT-sovelluksiin
- ≥3000V AC galvaaninen erotus käyttäjäturvallisuutta ja signaalihäiriön sietokykyä varten
- Sisäänrakennettu oikosulku- ja ylikuormitussuojaus pitkäaikaista luotettavuutta varten
- Korkea hyötysuhde ≥70% — minimaalinen lämpö, ei tarvetta jäähdytyselementille
- Matala aaltopäästö ≤100mVp-p vakaan virransyötön takaamiseksi herkillä MCU:illa ja antureilla
- Kompakti piirilevylle asennettava DIP-kotelo — helppo integrointi räätälöityihin piirilevyihin
- CE/UL-turvallisuusvaatimusten mukainen suunnittelu — sopii kuluttaja- ja teollisuustuotteisiin
- Päivitys 3W PM -sarjaan: 110-240V laaja tulojännite (verrattuna vain 220V) — parempi maailmanlaajuinen yhteensopivuus
Sovellukset
- IoT-anturisolmut — virtalähde ESP8266-, ESP32-, LoRa-moduuleille suoraan verkkovirrasta
- Älykodin laitteet — seinäkytkimen ohjaimet, automaatiohubit, IR-lähettimet
- Upotetun mikrokontrollerin virtalähde — Arduino, STM32, PIC -kortit
- Relemoduulin virtalähde — optokytkin- ja relekelan virtakiskot
- Teollisuuden ohjauskortit — PLC I/O -moduulit, HMI apuvirtalähde
- LED-ajurin virtalähde — merkkivalot, näytön taustavalo
- Verkko- ja viestintälaitteet — reitittimen apuvirta, RS-485-vastaanotinlähetin
- Lääkintälaitteiden apuvirtalähde — matalatehoinen erotettu anturivirta
- Sähkölaitteiden valmiustilapiirit — aina päällä oleva mikrokontrollerin valmiusvirtalähde
- DIY-elektroniikka & prototypointi — suora verkkovirta-DC ilman tilaa vieviä muuntajia
Pakkaus sisältää
- 1 × Hi-Link HLK-2M sarjan AC-DC virtamoduuli (valittu lähtöjännite)
- Nastajärjestys: L (vaihe) / N (nolla) tulo; +Vo / -Vo / GND lähtö
- Tietolehti: HLK-2M03 / HLK-2M05 / HLK-2M09 / HLK-2M12 / HLK-2M15 / HLK-2M24
- Ei ulkoisia komponentteja vaadita — itsenäinen toiminta, kytke vain AC- ja DC-nastat
UKK
- Q: Mikä on tulojännitealue?
A: HLK-2M sarja tukee 85-264V AC, kattaen 110V (USA/Japani) ja 220-240V (EU/AU/CN) verkkovirrat maailmanlaajuisesti. - Q: Mitä lähtöjännitteitä ja virtoja on saatavilla?
A: Kuusi mallia: 3,3V/606mA, 5V/400mA, 9V/222mA, 12V/167mA, 15V/133mA, 24V/83mA — kaikki enintään 2W. - Q: Miten HLK-2M eroaa HLK-PM 3W -sarjasta?
A: HLK-2M tukee 85-264V AC laajaa tulojännitealuetta (maailmanlaajuinen yhteenso
