Gravity Analog TDS Sensor/Meter on Arduino-yhteensopiva vedenlaadun anturi, jonka on suunnitellut DFRobot mittaamaan TDS (kokonaisliuennut kiintoaine) vedessä. Luotettavana TDS-mittarina se heijastaa veden puhtautta ja puhtautta mittaamalla liuenneiden kiinteiden aineiden määrän. Tämä TDS-anturi sopii erinomaisesti kotitalousvedelle, hydroponiikalle ja yleiseen nestetestaamiseen minkä tahansa Arduino-levyn kanssa.
Selkeällä analogisella lähdöllä ja vedenpitävällä anturisuunnittelulla tämä TDS-mittarisenssisarja mahdollistaa tee-se-itse TDS-mittarien tai automaattisten vedenvalvontajärjestelmien helpon rakentamisen. Tämä DFRobot TDS -anturi on plug-and-play sekä Arduino-aloittelijoille että ammattilaisille.
Miten TDS-mittari toimii
TDS mittaa veden liuenneiden aineiden kokonaismäärän (ppm). Mitä korkeampi TDS lukema TDS-mittarissasi on, sitä enemmän epäpuhtauksia vedessä on. Ihanteellinen juomavesi on yleensä TDS < 300 ppm, kun taas yli 500 ppm arvot katsotaan saastuneiksi. Arduino TDS -anturin avulla näitä tasoja voi seurata reaaliajassa.
Gravity TDS -anturimoduuli muuntaa vedenlaatutiedot 0~2,3 V analogiseksi lähdöksi, jonka voi lukea mikä tahansa Arduinon analoginen tulonasta. Tämän DFRobot TDS -mittarinsytytyslähde on vaihtovirta, joka estää polarisaation, parantaen anturin kestävyyttä ja mittauksen vakautta pitkäaikaiseen vedenlaadun seurantaan.
Gravity TDS -anturin ominaisuudet
- Laaja jännitetuki: Toimii 3,3 V:sta 5,5 V:iin, yhteensopiva useimpien Arduino-mikrokontrollerien kanssa
- Analoginen lähtö: 0 – 2,3 V, yhteensopiva 3,3 V / 5 V -järjestelmien kanssa, kuten Arduino Uno tai ESP32
- Vedenpitävä TDS-anturi: Suunniteltu pitkäaikaiseen upotukseen ja jatkuvaan TDS-mittaukseen
- AC-sytytyslähde: Estää anturin polarisaation tee-se-itse TDS-mittari -projektissasi
- Helppo Arduino-integraatio: Ei juottamista, Gravity-liitin plug-and-play-käyttöön
- Edullinen vaihtoehto TDS-mittarille: Laadukas TDS-anturi suorituskyky verrattuna ammattimittareihin
TDS-mittarin käyttökohteet
- Kotimainen veden puhtausmittaus
- Hydroponisten ravinteiden seurantaArduinon avulla
- Akvaarion veden laadun valvontaTDS-anturin avulla
- Maatalouskastelujärjestelmät ja nesteiden testaus
- Ympäristötieteen koulutus, jossa käytetään TDS-mittareita
- Älykkäät vedenpuhdistimet (suositellaan yhdistämään tämä DFRobot-anturi Gravityyn: Vedenpitävä DS18B20)
Tekniset tiedot
Signaalilähetinlevy
| Parametri | Arvo |
|---|---|
| Tulojännite (Arduino-yhteensopiva) | 3,3 V ~ 5,5 V |
| Lähtöjännite (TDS-signaali) | 0 ~ 2,3 V |
| Käyttövirta | 3 ~ 6 mA |
| TDS-mittausalue | 0 ~ 1000 ppm |
| TDS-mittarin tarkkuus | ±10 % F.S. (25 °C:ssa) |

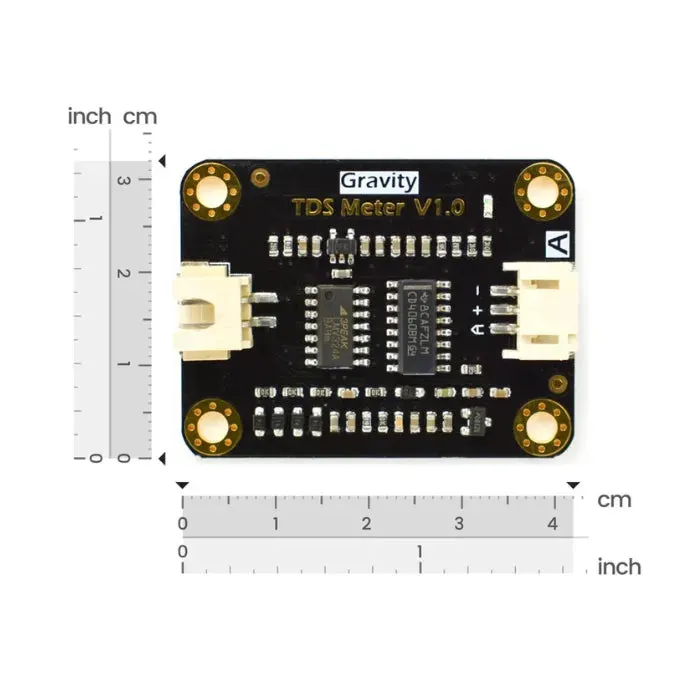

| Koko | 42 × 32 mm |
| Moduulin liitäntä | Gravity PH2.0-3P |
| Anturin liitäntä | XH2.54-2P |

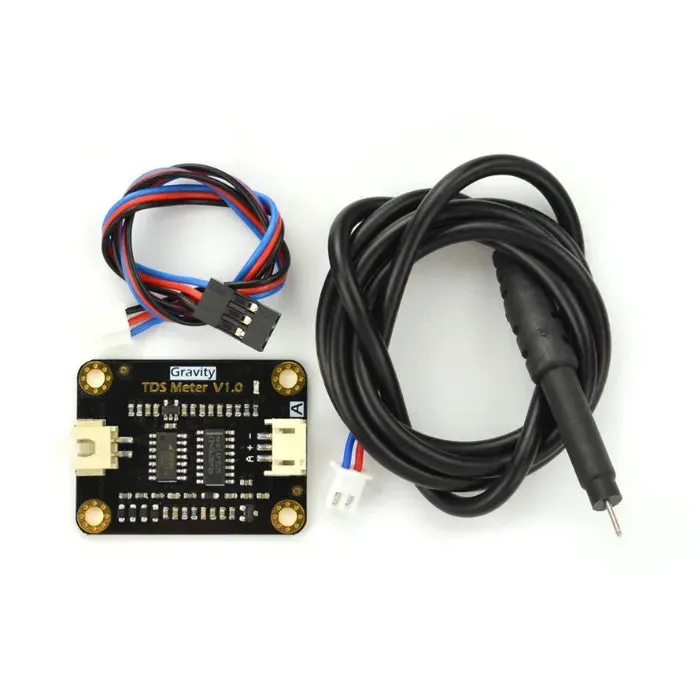

Vedenpitävä TDS-anturi
| Parametri | Arvo |
|---|---|
| Neulamäärä | 2 |
| TDS-anturin pituus | 83 cm |
| Liitintyyppi | XH2.54-2P |
| Väri | Musta |
| Vedenpitävyysluokitus | Kyllä (vain anturin pää ja kaapeli) |
Huomautus: TDS-mittarin signaalilevy ei ole vedenpitävä. Vältä veden kosketusta TDS-anturin ulkopuolella.
Todelliset projektit, joissa käytetään tätä Arduino TDS -anturia
1. Arduino-kasvihuoneen hydroponisen järjestelmän seuranta
Mittaa veden ravinnepitoisuus DFRobotin TDS-mittarilla yhdessä pH/EC-antureiden kanssa.
