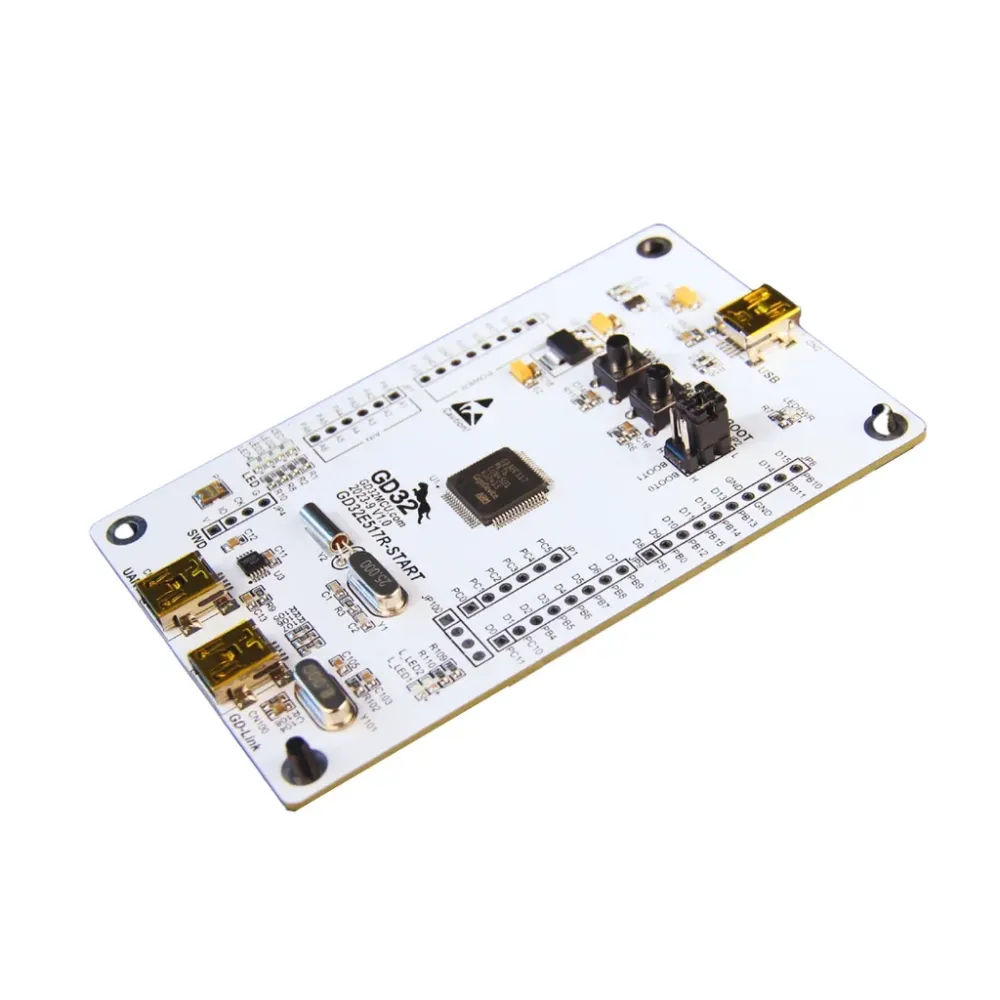

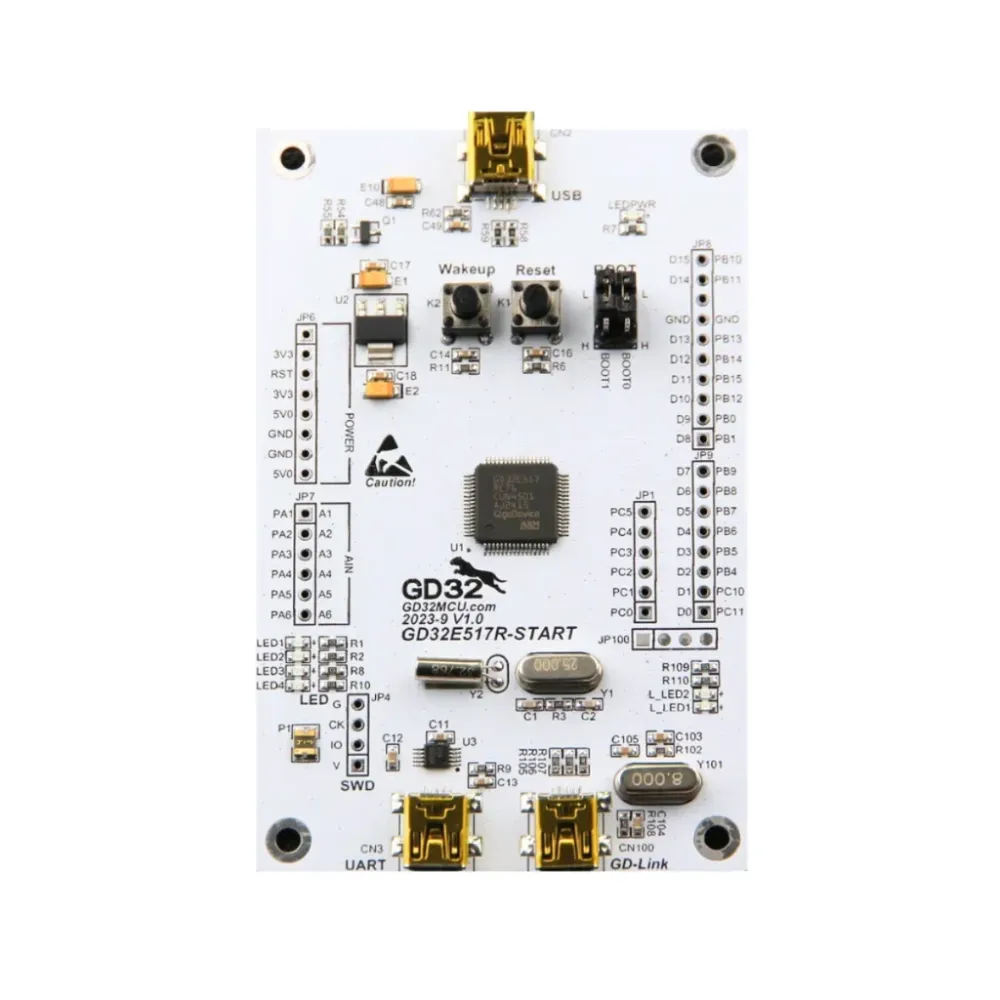

GigaDevice GD32E517R-START on aloituskortti GigaDevicen GD32E51x Arm Cortex-M33 MCU -alustan arviointiin. Se on suunniteltu sulautetuille insinööreille, jotka tarvitsevat käytännöllisen kortin Cortex-M33-laitteisto-ohjelmiston kehitykseen, teollisuusohjauksen prototyyppaukseen, sekasignaalin arviointiin ja viestintäliitäntöjen testaukseen.
Virallisen GigaDevice Arm Cortex-M33 MCU -tuoteperheen sivun mukaan GD32E503/505/507/508 sarjaryhmä tukee jopa 180 MHz päätaajuutta, jopa 512 KB Flash-muistia ja 80 KB – 128 KB SRAM-muistia. GigaDevice listaa myös 3 x 12-bittistä ADC:tä, 2 x 12-bittistä DAC:ia, jopa 6 UARTia, 3 SPI:tä, 3 I2C:tä, 2 I2S:ää, 1 SDIO:n, 3 CAN-FD -liitäntää jopa 6 Mb/s ja 10/100M Ethernet MACin tälle Cortex-M33-ryhmälle.
Laitteisto-ohjelmiston käynnistys- ja arviointityöhön GD32E517R-START tarjoaa kompaktin polun GD32E51x-kehitysekosysteemiin. Alla oleva kuvaus keskittyy varmennettuihin virallisiin sarjaominaisuuksiin eikä sisällä tukemattomia kortin asetteluun tai lisälaitteisiin liittyviä väitteitä, kun julkiset lähteet eivät tarjoa tarkkoja korttitason tietoja.
Ominaisuudet
- Arm Cortex-M33 -kehityskortti – Rakennettu GigaDevicen GD32E51x Cortex-M33 MCU -alustan arviointiin.
- Jopa 180 MHz sarjan suorituskyky – Virallinen Cortex-M33-tuotesivu listaa jopa 180 MHz päätaajuuden.
- Korkean tehokkuuden laskentaominaisuudet – GigaDevice listaa DSP-käskyt, yksiprecision FPU:n ja laitteistopohjaisen trigonometrisen matemaattisen yksikön Cortex-M33-alustalle.
- Upotetun muistin valikoima – Virallinen perhetieto listaa jopa 512 KB Flash-muistia ja 80 KB – 128 KB SRAM-muistia.
- Sekasignaaliset resurssit – Sarjaryhmä sisältää 3 x 12-bittistä ADC:tä ja 2 x 12-bittistä DAC:ia.
- Ohjauskeskeiset ajastimet – Virallisessa sarjataulukossa on yleiskäyttöisiä, kehittyneitä vektorinohjaus-, 32-bittisiä ja perusajastinresursseja.
- Teollinen liitettävyys – GigaDevice listaa UART-, SPI-, I2C-, I2S-, SDIO-, CAN-FD- ja Ethernet MAC -resurssit sarjaryhmässä.
- Sopii GD32-arviointiin – Hyödyllinen laiteohjelmiston kehitykseen, oheislaitteiden validointiin ja varhaiseen tuotteen toteutettavuustyöhön.
- Virallinen kehitysympäristö – GigaDevice tarjoaa virallista dokumentaatiota, työkaluja, ohjelmistokirjastoja ja kehitysresursseja GD32-alustalle.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | GigaDevice GD32E517R-START |
| Korttityyppi | Aloituslevy |
| MCU-alusta | GD32E51x / GD32E5 Cortex-M33 -perhe |
| Ydin | Arm Cortex-M33 |
| Maksimitaajuus | Jopa 180 MHz |
| Sulautettu Flash-muisti | Jopa 512 KB virallisessa sarjaryhmässä |
| SRAM-muisti | 80 KB – 128 KB virallisessa sarjaryhmässä |
| Analogiset resurssit | 3 x 12-bittistä ADC:tä, 2 x 12-bittistä DAC:ia |
| Ajastinresurssit | Yleiskäyttöiset ajastimet, kehittyneet vektorinohjausajastimet, 32-bittinen ajastin ja perusajastimet listattu sarjaryhmälle |
| Viestintärajapinnat | Jopa 6 UARTia, 3 SPI:tä, 3 I2C:tä, 2 I2S:ää, 1 SDIO, 3 CAN-FD -liitäntää, 10/100M Ethernet MAC |
| Käyttöjännite | 1,7 V – 3,6 V sarjan käyttöjännitealue |
| Käyttölämpötila | -40 °C – +85 °C teollisuuslämpötila-alue |
| Kehitystuki | Viralliset GD32-työkalut, dokumentaatio, ohjelmistokirjastot ja kehitysresurssit |
Viitedokumentit
- GigaDevice Arm Cortex-M33 MCU -tuotesivusto
- GigaDevice GD32E5 -sarjan virallinen ilmoitus
Sovellus
- Cortex-M33-arviointi – Arvioi GD32E51x MCU:n käyttäytymistä ja laiteohjelmiston työnkulkuja.
- Teollisuusohjauksen prototyyppien kehitys – Kehitä ja testaa ohjauskeskeisiä sulautettuja sovelluksia.
- Sekasignaalikokeet – Vahvista ADC-, DAC-, vertailija- ja ajoitusprosessit.
- CAN-FD- ja Ethernet-tutkimukset – Tutki verkotettuja sulautettuja suunnitelmia virallisen sarjan liitäntätuen avulla.
- Moottoriohjauksen kehitys – Testaa
