ESP32-C3 Beetle RISC-V IoT-ohjain – WiFi Bluetooth Arduino

Beetle ESP32-C3, jota tehostaa 32-bittinen RISC-V yksiytiminen suoritin, on kompakti ja kustannustehokas mikrokontrolleri, joka on suunniteltu erityisesti IoT-sovelluksiin. Tehokkaana IoT-mikrokontrollerina, joka tukee täysin WiFi- ja Bluetooth 5 (LE)-yhteyksiä, tämä Beetle ESP32-C3 -yksikkö on ihanteellinen sulautettuihin älylaitteisiin, puettaviin teknologioihin ja langattomiin anturiprojekteihin, jotka vaativat pienen Beetle ESP32-C3 -muodon.

Keskeiset kohokohdat

• Erittäin kompakti koko: vain 25 × 20,5 mm Beetle ESP32-C3:n mitat

• RISC-V 32-bittinen arkkitehtuuri: tehokas ja voimakas suorituskyky IoT-mikrokontrolleriprojekteihisi

• 13 erillistä I/O-porttia, ihanteellinen anturipitoisiin tai rajapintarikkaisiin Beetle ESP32-C3 -sovelluksiin

• Kaksoistilainen langaton viestintä: WiFi + Bluetooth 5 (BLE + Mesh) yhdistettynä yhteen IoT-mikrokontrolleriin

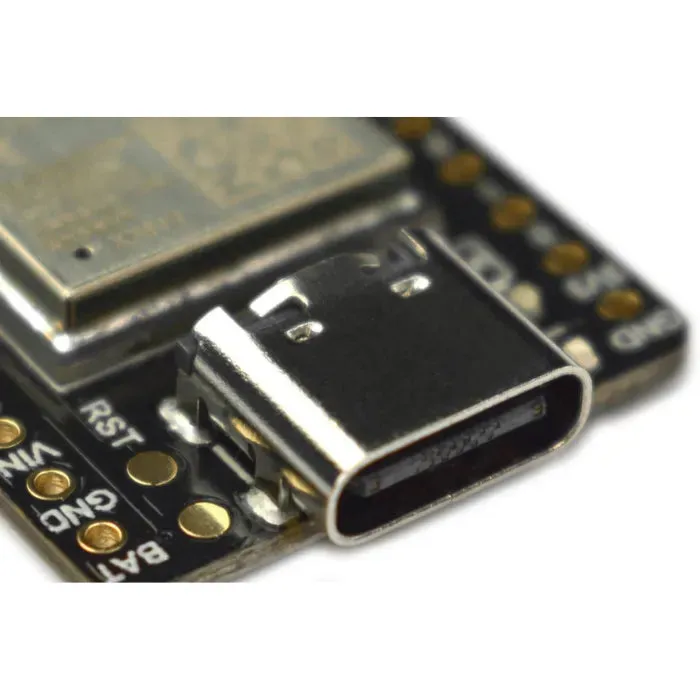

• USB Type-C -tuki ja integroitu akun latauksen hallinta Beetle ESP32-C3:lle

• Yhteensopiva Arduino IDE:n, ESP-IDF:n, MicroPythonin ja C/Python-kehityksen kanssa Beetle ESP32-C3:lle

Tekniset tiedot

Teho & koko

• Käyttöjännite: 3,3 V Beetle ESP32-C3:lle

• Type-C-tulojännite: 5 V DC IoT-mikrokontrollerin virta

• VIN-tulojännite: 5 V DC Beetle ESP32-C3:n syöttö

• Käyttövirta: 25 mA vähävirtainen IoT-mikrokontrolleri

• Maksimivirta lataukseen: 400 mA Beetle ESP32-C3:lle

• Mitat: 25 × 20,5 mm / 0,98 × 0,81″ Beetle ESP32-C3 -jalanjälki

Laitteisto

• Suoritin: 32-bittinen RISC-V yksiytiminen Beetle ESP32-C3 -piiri

• Kellotaajuus: 160 MHz IoT-mikrokontrollerin taajuus

• SRAM: 400 KB Beetle ESP32-C3 -muisti

• ROM: 384 KB IoT-mikrokontrollerille

• Flash: 4MB Beetle ESP32-C3 flash-muistia

• RTC SRAM: 8 KB IoT-mikrokontrollerin tallennustilaa

• USB: USB 2.0 (jopa 12 Mbit/s) Beetle ESP32-C3 -liitäntä

Langaton liitettävyys

WiFi

• Protokolla: IEEE 802.11 b/g/n Beetle ESP32-C3:lle

• Tilat: Station, SoftAP, SoftAP+Station, Promiscuous IoT-mikrokontrollerin tilat

• Kaistanleveys: 20 MHz / 40 MHz Beetle ESP32-C3 WiFi

• Taajuus: 2,4 GHz langaton IoT-mikrokontrolleri

• Aggregointi: A-MPDU / A-MSDU -tuki Beetle ESP32-C3:ssa

Bluetooth

• Protokolla: Bluetooth 5, Bluetooth Mesh Beetle ESP32-C3:lle

• Tiedonsiirtonopeudet: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps IoT-mikrokontrollerin Bluetooth

Portit & liitännät

• Digitaaliset I/O:t: 13 nastaa Beetle ESP32-C3:ssa

• UART: 2 porttia IoT-mikrokontrollerin viestintään

• SPI: 1 Beetle ESP32-C3 -liitäntä

• I2C: 1 IoT-mikrokontrollerin väylä

• I2S: 1 Beetle ESP32-C3:n äänentoistoon

• ADC: 2 × 12-bittistä SAR-ADCiä, jopa 6 kanavaa IoT-mikrokontrollerille

• IR-vastaanotin/lähetin: 2 lähetystä, 2 vastaanottoa (satunnaiset nastat Beetle ESP32-C3:ssa)

• PWM: 6 kanavaa IoT-mikrokontrollerin ohjaukseen

• DMA: 3 lähetys- ja 3 vastaanottokanavaa Beetle ESP32-C3:lle

Turvaominaisuudet

• Sisäinen litiumakun latauksen hallinta mahdollistaa turvallisen ja tehokkaan akun integroinnin Beetle ESP32-C3:een ilman lisämoduuleja

• Tämän IoT-mikrokontrollerin versio 2.0.0 lisää BOOT (IO9) ja RST -painikkeet helpompaan ohjelmointiin ja järjestelmän nollauksiin Beetle ESP32-C3:ssa

Sovellustilanteet

Beetle ESP32-C3 on ihanteellinen IoT-mikrokontrolleri seuraaviin käyttötarkoituksiin:

• Älylaitteet, kuten älykellot ja älylasit, jotka käyttävät Beetle ESP32-C3:ea

• Terveydentilan seuranta mobiilin IoT-mikrokontrollerin integroinnilla

• Älykodit, IoT-automaatio ja opetus Beetle ESP32-C3 IoT -sarjat

• Sisätilapaikannus- ja älykkäät viljelyjärjestelmät, joita tämä IoT-mikrokontrolleri tehostaa

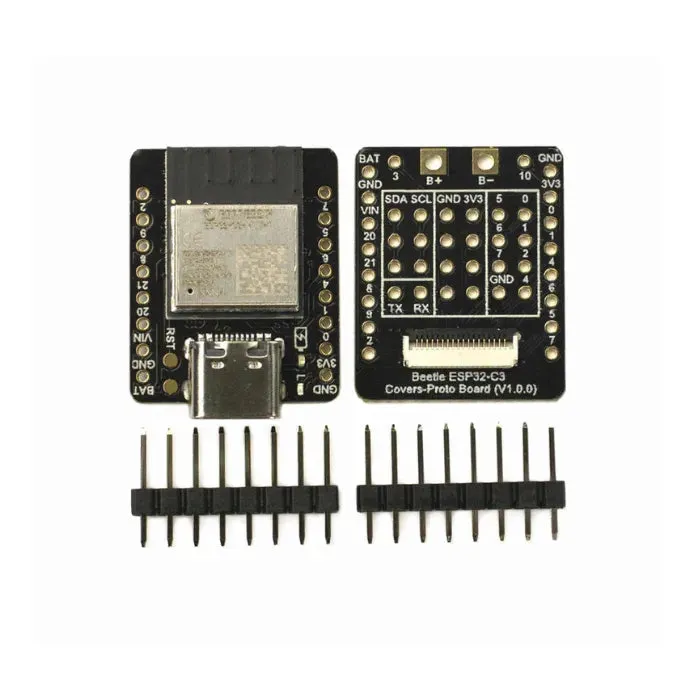

Toimituslista

• Beetle ESP32-C3 IoT-mikrokontrolleri ×1

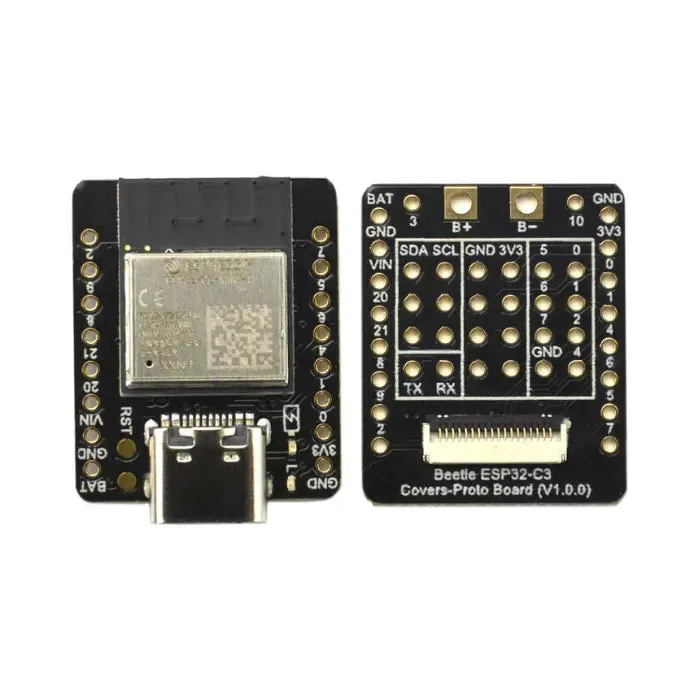

• Beetle ESP32-C3 laajennuskortti ×1

• 2,54-8P yksirivinen nastaliitin Beetle ESP32-C3:lle ×1

Viite

Tuotewiki Beetle ESP32-C3 IoT-mikrokontrollerille

Beetle ESP32-C3 -tietolehdet

Laitteiston kaaviot tälle IoT-mikrokontrollerille
