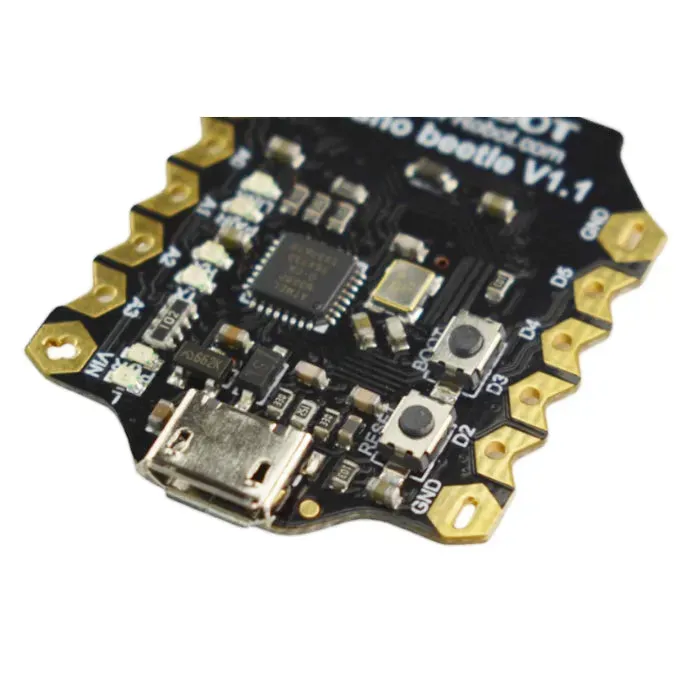

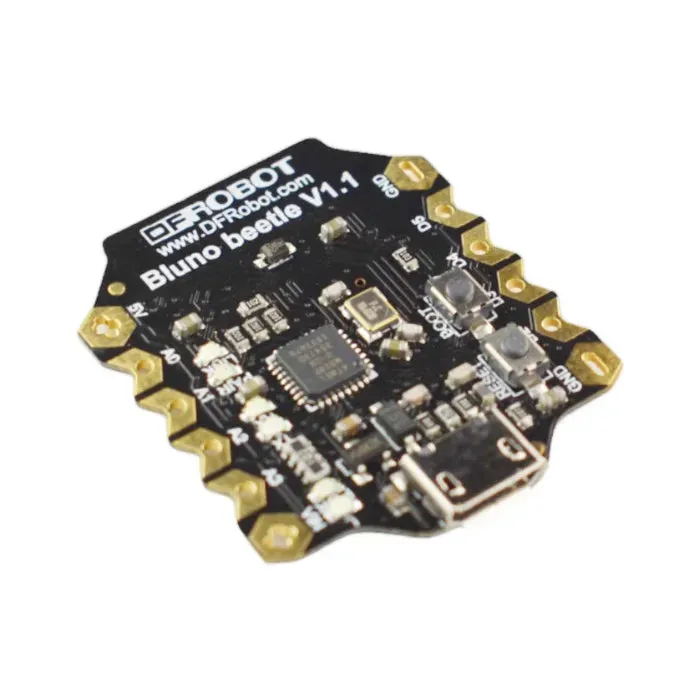

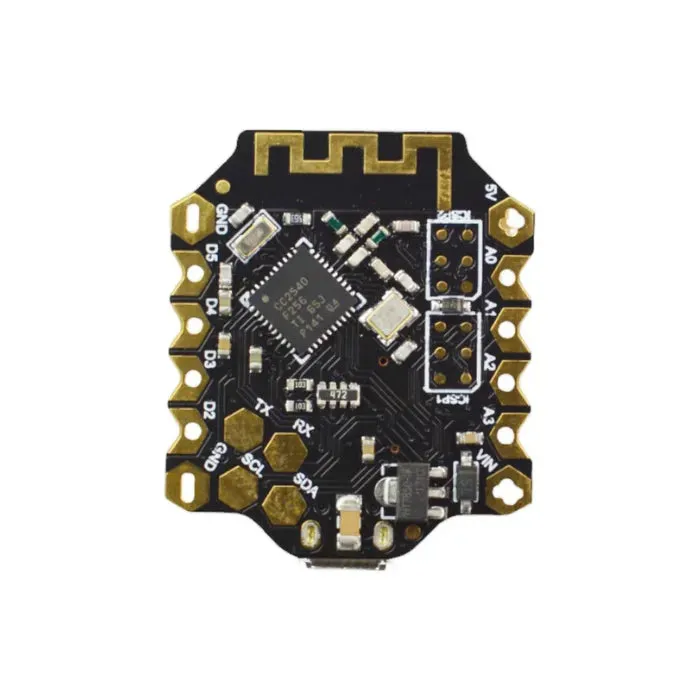

Beetle BLE: Pienin Arduino Uno -kortti Bluetooth 4.0:lla

Beetle BLE (entinen Bluno Beetle) on erittäin kompakti kehityskortti, joka perustuu Arduino Unoon ja on parannettu Bluetooth 4.0 (BLE):llä. Tämä Beetle BLE -erittäin kompakti kehityskortti tukee sekä USB- että langatonta ohjelmointia ja sopii täydellisesti puettaviin laitteisiin, tee-se-itse-lahjoihin, IoT-projekteihin ja Bluetooth-ohjattuihin sovelluksiin.

Täysin yhteensopiva Arduino IDE:n ja DFRobot Bluno -sarjan kanssa, tämä Arduino Uno -pohjainen Beetle BLE poistaa monimutkaisten asetusten tarpeen. Lisäksi se tukee Bluetooth HID:ä ja iBeaconia, mikä tekee Bluetooth 4.0 (BLE) -moduulista ihanteellisen älylaitteisiin ja vuorovaikutteisiin sovelluksiin.

Miksi valita Beetle BLE?

• Pieni muotoilu, tehokas Beetle BLE -suorituskyky

• Bluetooth Low Energy (BLE 4.0) sisäänrakennettuna erittäin kompaktissa kehityskortissa

• Ei tarvitse ajuria peruskäytössä Arduino Unon kanssa

• Tukee Play Bluno -sovellusta (iOS/Android) Beetle BLE:n etäohjaukseen

• Täydellinen ommeltaviin elektroniikkaprojekteihin V-muotoisten kullattujen Beetle BLE I/O -liittimien ansiosta

Ominaisuudet

• ATmega328 @16MHz Arduino Uno -ydin

• Bluetooth 4.0 (BLE) CC2540-sirulla Beetle BLE:ssä

• HID- ja iBeacon-tuki Bluetooth 4.0:lle (BLE)

• Micro USB Beetle BLE:n suoraan lataukseen

• Langaton Arduino-ohjelmointi Bluetooth 4.0:n (BLE) kautta

• Yhteensopiva Beetle BLE -laajennuskortin kanssa anturien integrointiin

• 28,8 mm x 33,1 mm jalanjälki – erittäin kompakti kehityskortti

• Paino: 10 g Beetle BLE -kortti

Tekniset tiedot

• Bluetooth-siru: CC2540 Bluetooth 4.0 (BLE)

• Sensitiivisyys: -93 dBm

• Maksimietäisyys: 50 m (avoin kenttä) Bluetooth 4.0 (BLE)

• Käyttölämpötila: -10°C – +85°C

• Käyttöjännite: 5V Arduino Uno -yhteensopiva

• Digitaalinen I/O: 4

• Analoginen tulo: 4

• PWM-ulostulo: 2

• Liitännät: UART x1, I2C x1, Micro USB x1 Beetle BLE

• Virtaliitännät: x2

• Mitat: 28,8 mm × 33,1 mm superkompakti kehityskortti

• Paino: 10g

Käyttötapaukset ja projektit

Projekti 1: Kuinka tehdä hyppivä paperisammakko Beetle BLE:llä

Projekti 2: Kuinka tehdä värivalo Bluno Beetle Arduino Unolla

Projekti 3: DIY-peurakello Beetle BLE:llä

Projekti 4: BLE-liitäntäkortti ESP32-älyohjauksella ja Beetle BLE:llä

Projekti 5: Kuinka tehdä älykello Beetle BLE:llä ja ESP32:lla

Ihanteellinen

• Pukeutuva teknologia Beetle BLE:llä

• BLE-pohjainen kauko-ohjaus Arduino Uno -projekteissa

• Arduino-aloittelijat ja opettajat käyttävät Bluetooth 4.0 (BLE) -tekniikkaa

• Vähävirtaiset ja kannettavat IoT-sovellukset Beetle BLE:llä

• Kompakti interaktiivinen taide ja lelut superkompakti kehityskortti

Sisältää

• Beetle BLE -kortti ×1

Viite

Wiki

Kaavio

Layout_Top

Layout_Ground
