Ai-Thinker Rd 03 24G Millimetriaalto Tutka V2
🚀 Rd-03D tutkamoduuli: Tarkkuus kohtaa älykkyyden
The Rd-03D on korkean suorituskyvyn tutkamoduuli, jota tehostaa S5KM312CL-Chip, ja se toimii K-kaistalla 24GHz:n taajuudella 📡 jopa 0,25GHz:n kaistanleveydellä. Suunniteltu edistyneisiin tunnistussovelluksiin, se tarjoaa vankan ja reaaliaikaisen kohteiden havaitsemisen.
🧠 Älykäs signaalinkäsittely & seuranta
Hyödyntäen FMCW-aaltomuotoa ja omaa signaalinkäsittelyteknologiaa, Rd-03D integroituu saumattomasti MCU:n sisäänrakennettuihin tutka-algoritmeihin. Se tukee:
-
📍 Monikohteinen tunnistus määritellyllä alueella
-
⏱️ Reaaliaikainen raportointi nopeaan tuotekehitykseen
-
🧭 Älykäs paikannus & seuranta ominaisuudet
🕺 Ihmisen läsnäolon & liikkeen tunnistus
Moduuli loistaa ihmiskehon havaitsemisessa ja liiketilan tunnistuksessa älykkäiden algoritmiensa ansiosta:
-
🧬 Tunnistaa liikeradat ja seuraa kohteita
-
🏃 Mittaa nopeuden ja etäisyyden korkealla tarkkuudella
-
⚡ Tarjoaa nopean tunnistuksen ja pienen virrankulutuksen
⚙️ Helppo integrointi & älykäs ohjaus
Nopea konfigurointi ja ihanteellinen julkisiin asennuksiin, Rd-03D tukee:
-
🎛️ Älykäs kytkentä perustuen liikkeeseen, mikroliikkeeseen tai staattiseen läsnäoloon
-
🛡️ Vahva vastustuskyky ulkoisille häiriöille
-
📶 Immuniteetti yleisille langattomille signaaleille, kuten Wi-Fi
Tuotetiedot
Rd 03D Määritys
Tuotteen parametrit
| Parametri | Tekniset tiedot |
|---|---|
| Tuotemalli | Rd-03D |

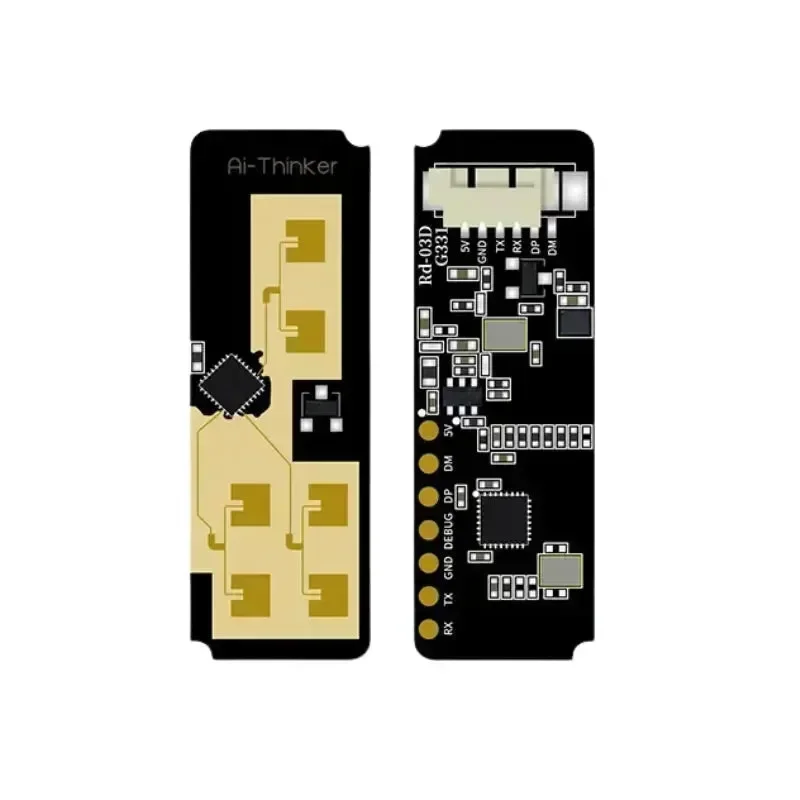

| Moduulikuvassa | [Picture of Rd-03D module] |
| Havaitsemisskenaario | Havaitsee ihmiskehon liikkeen, mikroliiketilan |
| Työtaajuusalue | 24-24.25GHz |
| Piiriratkaisun | S5K3M110 |
| Virtalähteen alue | 3.0 – 3.6V Nykyinen ≤200mA |
| Havaitsettu etäisyys | 6.5m |
| Havaitsemiskulma | ±60° |
| Viritysmenetelmä | Sovellus |
| Pakkausmuoto | DIP – 5, 2.54mm nastarivi |
| Moduulin koko | 15×(44±0.2)mm |
| Antennin muoto | Sisäinen antenni |
| Tuettu liitäntä | UART |
| Saatavilla olevien IO:n määrä | 1 |
| Sarjaportin nopeus | 115200bps |
| Sovellustilanne | Älykoti, älykäs turvallisuus, älykäs valaistus, älykäs liiketoiminta |

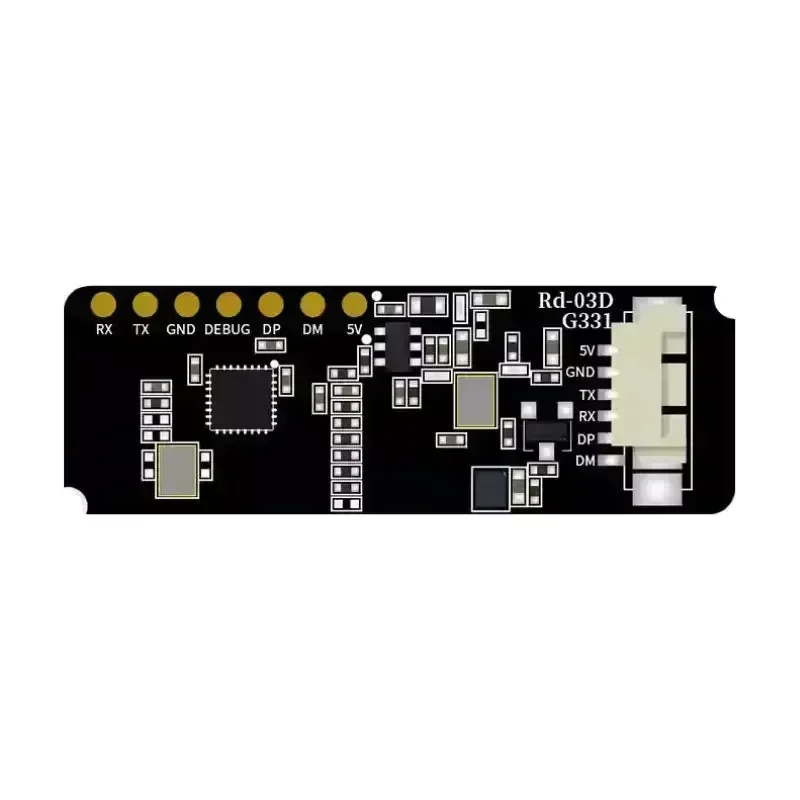

Nastojen kuvaus
| Nastojen järjestys | Nimi | Toiminnon kuvaus |
|---|---|---|
| 1 | 5V | Tulojännite |
| 2 | MAA | Maa |
| 3 | TX | UART_TX |
| 4 | RX | UART_RX |

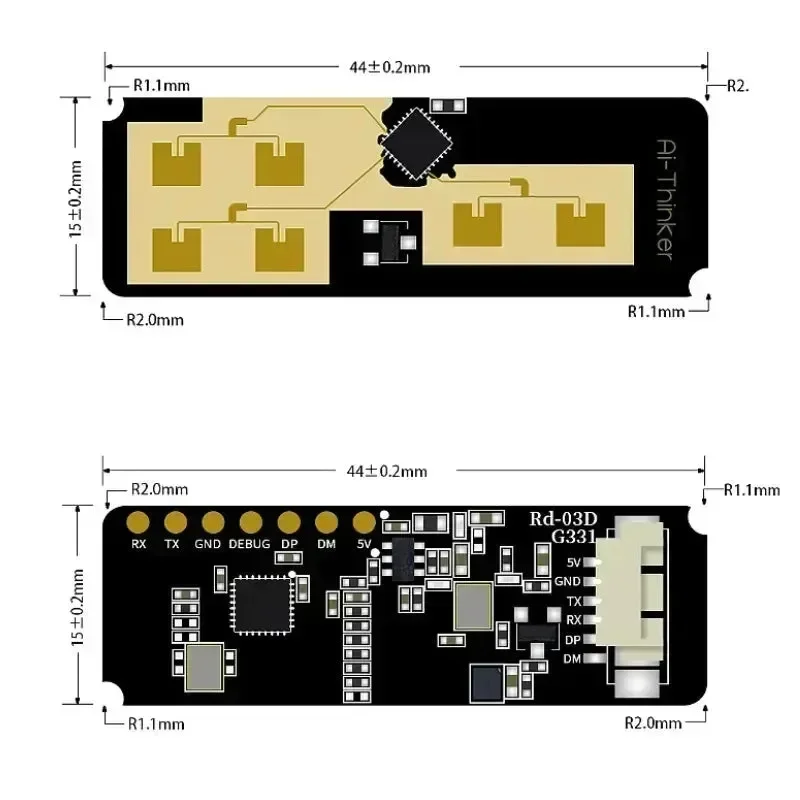

Tuotteen koko
