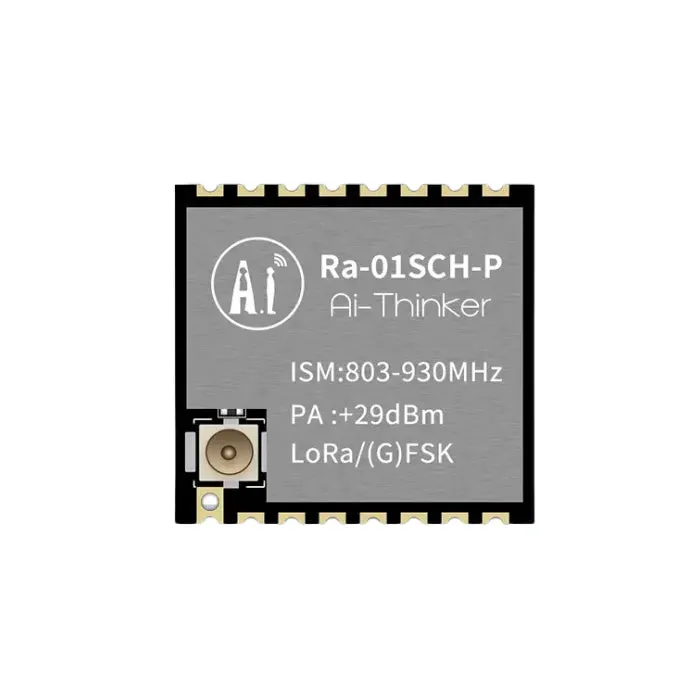

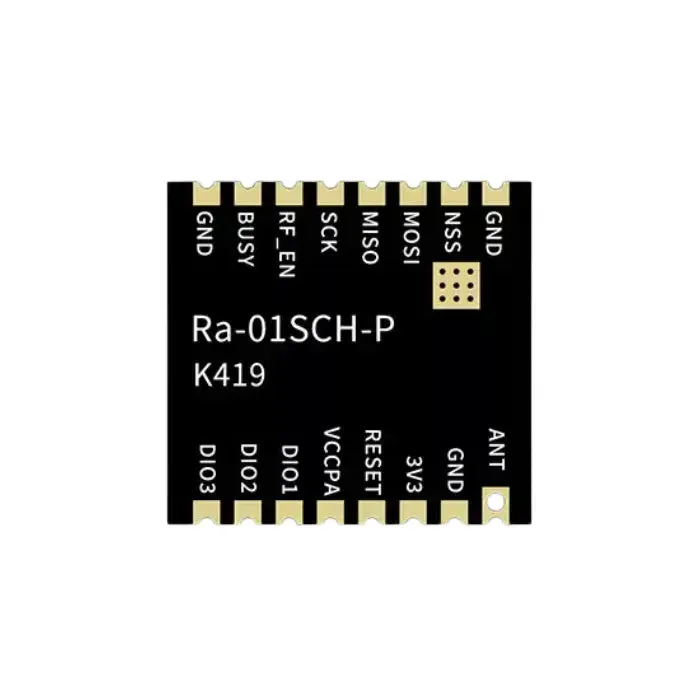

Ai-Thinker Ra-01SCH-P on korkean tehon LoRa langaton viestintämoduuli, joka on suunniteltu ultra-pitkän kantaman ja vähävirtaisiin langattomiin sovelluksiin. Virallisen Ai-Thinker-dokumentaation mukaan Ra-01SCH-P perustuu LLCC68 RF-piiriin ja tukee 803MHz – 930MHz taajuusaluetta, mikä tekee siitä sopivan LoRa IoT, etävalvonnan, teollisen viestinnän ja muiden pitkän kantaman sulautettujen langattomien sovellusten tarpeisiin.
Ai-Thinker Ra-01SCH-P LoRa -moduuli tukee FSK, GFSK ja LoRa modulaatiota, yhdistää korkean lähetysvoiman vahvaan vastaanottoherkkyyteen ja on suunniteltu sovelluksiin, jotka vaativat lujaa häiriönsietokykyä ja luotettavaa pitkän matkan viestintää. Insinööreille, jotka rakentavat älykästä maataloutta, teollista IoT:tä, ympäristön seurantaa ja etäohjausjärjestelmiä, Ra-01SCH-P tarjoaa käytännöllisen korkean tehon LoRa-moduulivaihtoehdon.
Ominaisuudet
- LoRa langaton viestintämoduuli perustuen LLCC68 RF-piiriin
- Tukee FSK, GFSK ja LoRa modulaatiota
- Tukee 803MHz – 930MHz taajuusaluetta pitkän kantaman langattomaan viestintään
- Korkea herkkyys jopa -137dBmSF10 / 125KHz taajuudella virallisen spesifikaation mukaan
- Korkea lähetysvoima jopa +29dBm oletuksena, säädettävissä korkean tehon tilaan jopa +31dBm
- Tukee levitystekijöitä SF5 – SF11
- Matala vastaanottovirta 16mA vähävirtaista LoRa-järjestelmäsuunnittelua varten
- SPI-liitäntä puolidupleksiviestinnällä, CRC:llä ja jopa 256 tavun pakettimoottorilla
- Joustava antennin asennus tukien puolireikäisiä liitäntöjä, läpivientiliitäntöjä ja IPEX-liittimiä
- Suunniteltu ultra-pitkän kantaman, häiriönsietokykyisen ja vähävirtaisen IoT-viestinnän tarpeisiin
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Brändi | Ai-Thinker |
| Malli | Ra-01SCH-P |
| Piirisarja | LLCC68 |
| Tuotetyyppi | LoRa langaton viestintämoduuli |
| Pakkaus | SMD-16, kaksirivinen läpivientireikäpaketti |
| Mitat | 17 x 16 x 3,2 mm (+/-0,2 mm) |
| Taajuuskaista | 803MHz – 930MHz |
| Modulaatio | FSK, GFSK, LoRa |
| Levitystekijät | SF5 – SF11 |
| Sensitiivisyys | -137dBm SF10 125KHz:llä |
| Lähetysteho | +29dBm oletuksena, +31dBm valinnainen mukautettu tila |
| Käyttöjännite | 3,0V – 3,6V, tyypillinen 3,3V, virta yli 1A |
| Virrankulutus | Vastaanottotila 16 mA, lähetystila jopa 1 A |
| Käyttölämpötila | -40 °C – 85 °C |
| Säilytysolosuhteet | -40 °C – 125 °C, alle 90 % RH |
| Liitännät | SPI |
| Maksiminopeus | 300 kbps |
| Antenni-vaihtoehdot | Puolireikä-, läpireikä- ja IPEX-liitäntäyhteensopiva |
Sovellukset
- Älykäs maatalous kuten maaperän seuranta, kastelun ohjaus ja pitkän kantaman kenttäanturit
- Teollisuusautomaatio ja etävalvontajärjestelmät, jotka vaativat pitkän kantaman LoRa-viestintää
- Älykäs kodin turvallisuus sekä hälytys- tai etähavaintosovellukset
- Ympäristön seuranta, mukaan lukien sääasemat, ilmanlaadun solmut ja ulkoiset anturiverkostot
- Toimitusketju, logistiikka ja omaisuuden seuranta, jotka tarvitsevat vakaata vähävirtaista laajakaistayhteyttä
Muu sisältö
Ai-Thinker Ra-01SCH-P kuuluu viralliseen LoRa-sarjaan, joka on suunnattu erittäin pitkän kantaman leviämiskaistaviestintään. Virallinen dokumentaatio korostaa sen vahvaa häiriönsietokykyä, erittäin pitkän kantaman lähetysominaisuuksia ja pientä vastaanottovirtaa, mikä tekee Ra-01SCH-P:stä sopivan langattomiin ratkaisuihin, joissa kantama, luotettavuus ja energiatehokkuus ovat kaikki tärkeitä.
Viralliset korkean tehon kokoonpanomerkinnät erottelevat myös oletusarvoisen 3,3 V sisäisen PA:n tilan ja valinnaisen 5 V sisäisen PA:n mukautetun tilan. Tämä antaa Ra-01SCH-P LoRa -moduulille lisäjoustavuutta suunnitteluprojekteihin, joissa pitää tasapainot
