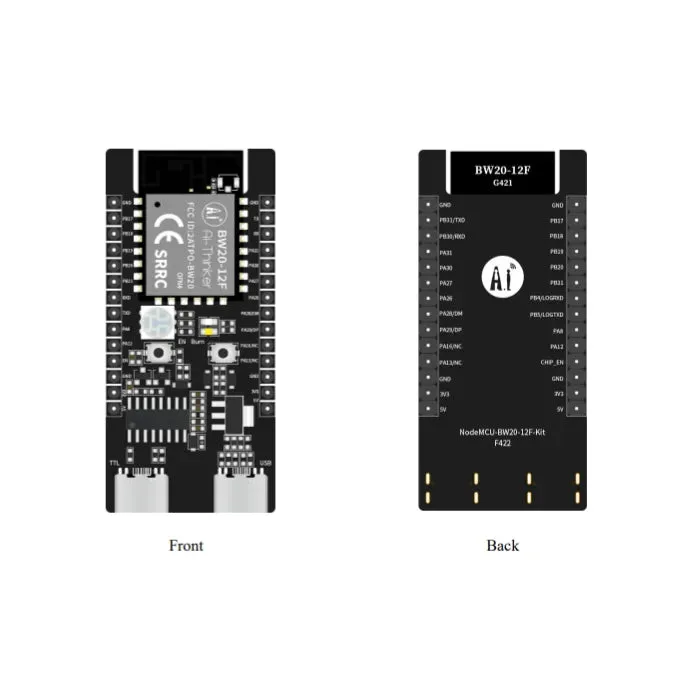

Ai-Thinker BW20-12F-Kit on kehityskortti, joka on suunniteltu BW20-12F-moduulille ja rakennettu kaksoiskaistaisen Wi-Fi + BLE -sovellusten arviointiin IoT:ssa, älykodissa, puettavissa laitteissa, mobiililaitteissa ja sulautetuissa langattomissa tuotteissa. Perustuen viralliseen BW20-sarjan alustaan, BW20-12F-Kit tukee 2,4 GHz ja 5 GHz Wi-Fiä, Bluetooth 5.0:aa ja kaksoisydin-MCU-arkkitehtuuria kehitykseen, testaukseen ja nopeaan integrointiin.
Ai-Thinker BW20-12F-Kit sopii kehittäjille, jotka tarvitsevat käytännöllisen kortin laiteohjelmiston varmistukseen, rajapintojen virheenkorjaukseen, langattomaan arviointiin ja toissijaiseen kehitykseen. Verrattuna pelkkään moduuliin, tämä paketti helpottaa rajapintojen käyttöä, laitteiston suoraa virransyöttöä ja WiFi BLE -sovellusten prototypointia kehittäjäystävällisessä korttimuodossa.
Ominaisuudet
- Kehityskortti, joka on suunniteltu BW20-12F kaksoiskaistaiselle Wi-Fi + BLE -moduulille
- Tukee kaksoiskaistaista Wi-Fiä2,4 GHz ja 5 GHz taajuuksilla, 802.11a/b/g/n
- Tukee Bluetooth 5.0:aa vähävirtaisessa langattomassa viestinnässä ja yhdistetyssä langattomassa kehityksessä
- Perustuu kaksoisydin-MCU-arkkitehtuuriin, jossa ARM V8.1 suorituskykyinen ydin ja ARM V8M vähävirta ydin, jopa 330MHz
- Runsaat liitännät, mukaan lukien UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD ja USB
- DIP-28-muoto helpompaan kehityskortin käyttöön ja penkkitestaukseen
- Vakiona 4MB flash-muistia, tuki jopa 16MB virallisen spesifikaation mukaan
- Tukee kehitystä IoT:lle, älykodille, mobiililaitteille, puettaville laitteille ja teollisuuden langattomille sovelluksille
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Brändi | Ai-Thinker |
| Malli | BW20-12F-Kit |
| Yhteensopiva moduuli | BW20-12F |
| Korttityyppi | WiFi + BLE -kehityskortti |
| Pakkaus | DIP-28 |
| Koko | 28 x 60 x 4,2 mm (+/-0,2 mm) |
| Antennityyppi | Piirilevylle integroitu antenni |
| Taajuusalue | 2400–2483,5 MHz ja 5180–5825 MHz |
| Käyttölämpötila | -40 °C – 85 °C |
| Säilytysympäristö | -40 °C – 125 °C, alle 90 % RH |
| Virtalähteen jännitealue | 3,0V–3,6V, tyypillinen 3,3V, virta yli 500mA |
| Liitännät | UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, USB |
| Saatavilla olevat IO:t | Oletus 17 |
| UART-nopeus | Oletus 115200 bps |
| Bluetooth | BLE 5.0 |
| Flash-muisti | Oletus 4 Mt, maksimituettu 16 Mt |
Sovellukset
- IoT– ja älykoti-tuotekehitys käyttäen kaksoiskaistaista Wi-Fiä ja Bluetooth 5.0:aa
- Langaton arviointi, laiteohjelmiston testaus ja liitäntädebuggaus BW20-12F-alustalle
- Mobiililaitteiden, puettavien elektroniikkalaitteiden ja sulautettujen langattomien ohjainten kehitys
- Teollisuuden ja kuluttajien prototyypit, jotka tarvitsevat WiFi BLE -yhteyden kätevässä kehityskortissa
- Projektit, jotka vaativat toissijaista kehitystä, sarjaviestintädebuggausta ja käytännön penkkitestauksen pääsyä
Muu sisältö
Ai-Thinker BW20-12F-Kit kuuluu viralliseen BW20-kaksitaajuisten langattomien moduulien perheeseen. Viralliset materiaalit sijoittavat BW20-12F-alustan IoT:iin, mobiililaitteisiin, puettaviin elektroniikkalaitteisiin ja älykoti-tuotteisiin, jotka tarvitsevat kaksitaajuista langatonta viestintää joustavien oheisliitäntöjen kanssa.
Virallinen erittely mainitsee myös, että BW20-12F-Kit tukee kolmea virtalähdetilaa: virransyöttö Type-C-liitännän kautta (suositeltu), 5V- ja GND-nastaliittimen kautta tai 3V3- ja GND-nastaliittimen kautta. Tämä tekee kehityskortista käytännöllisen insinöörien testaukseen ja laiteohjelmiston arviointiin erilaisissa käyttöympäristöissä.
Resurssit
- Ai-Thinker BW20 virallinen aihealue
- BW20-12F-Kitin tekniset tiedot
- BW20-sarjan AT-k
