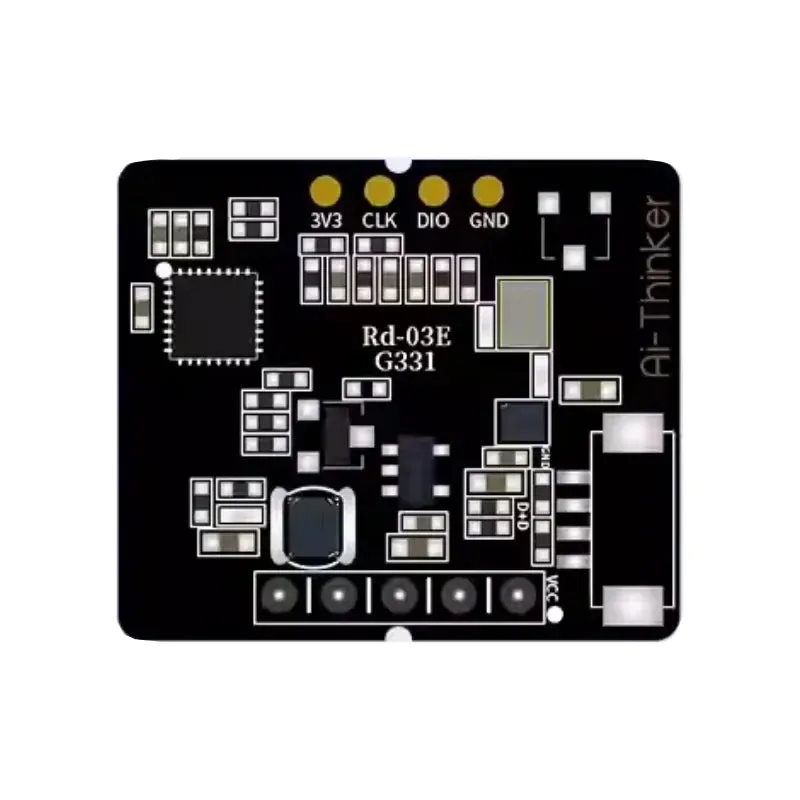

Ai-Thinker Rd-03E on 24 GHz millimetriaaltoinen tutkamoduuli, joka on suunniteltu ihmisen etäisyyden mittaamiseen, eleiden tunnistukseen ja läsnäolon havaitsemiseen interaktiivisissa IoT-järjestelmissä. Se perustuu S3KM111L-piiriin, ja tämä Ai-Thinker-tutka-anturi yhdistää FMCW-aaltomuodot, tutkasignaalin käsittelyn ja sisäiset algoritmit raportoidakseen reaaliaikaista etäisyys- ja eledataa sulautettuun kehitykseen.
Tämä Ai-Thinker 24 GHz tutkamoduuli on erityisen hyödyllinen eleohjauksessa, älykkäissä vuorovaikutuspaneeleissa, kosketuksettomassa tunnistuksessa ja ihmisen havaitsemisessa projekteissa. Virallisella isäntätietokoneen työkalulla kehittäjät voivat tarkastella tutkan tuloksia reaaliajassa ja säätää parametreja paremman eleiden tunnistuksen, etäisyyden mittauksen ja tutkapohjaisten käyttöliittymien sovelluksia varten.
Ominaisuudet
- 24 GHz FMCW-tutka läsnäolon havaitsemiseen, reaaliaikaiseen etäisyyden mittaukseen ja eleiden tunnistukseen.
- S3KM111L-piiriratkaisu vahvalla reaaliaikaisella suorituskyvyllä ja tutka-algoritmien tuella.
- Jopa 1 GHz modulaatiokaista tarkkaan kohteiden havaitsemiseen määritellyillä alueilla.
- Tukee ihmisen liikkeen, mikroliikkeiden ja eleisiin liittyvien tunnistustehtävien havaitsemista.
- UART-yhteys oletusnopeudella 256000 bps isäntälaitteeseen liittämistä varten.
- Sopii hyvin Ai-Thinker-tutkavuorovaikutukseen, kosketuksettomaan ohjaukseen, AIoT-tunnistukseen ja älykkäisiin päätelaitteisiin.
Tekniset tiedot
| Parametri | Määritys |
|---|---|
| Malli | Ai-Thinker Rd-03E |
| Piiriratkaisu | S3KM111L |
| Tutkatyyppi | 24 GHz FMCW millimetriaaltoinen tutka |
| Taajuusalue | 24 GHz – 24,25 GHz |
| Modulaatiokaista | Jopa 1 GHz |
| Paketti | DIP-5 |

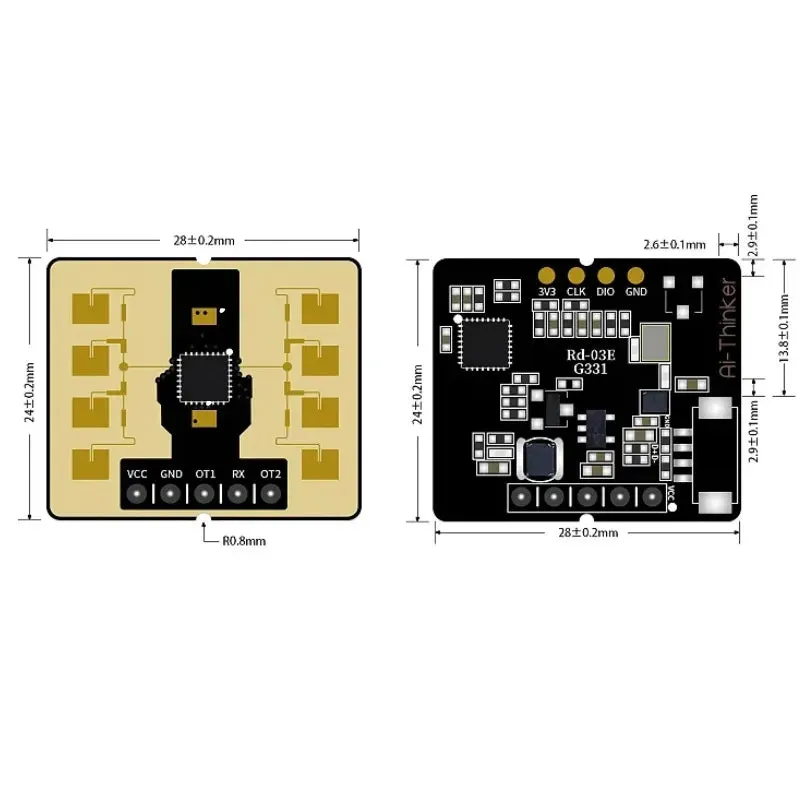

| Moduulin koko | 28,0 x 24,0 mm (+/-0,2 mm) |
| Virtalähde | 5 V, virta >= 200 mA |
| Käyttölämpötila | -40 °C – 85 °C |
| Rajapinta | UART |
| Oletusnopeus | 256000 bps |
| Antennit | Sisäinen antenni |
Sovellukset
- Eleiden tunnistuksen päätelaitteet ja kosketuksettomat käyttöliittymäprojektit.
- Ihmisen etäisyyden tunnistus näyttöjen herätykseen, läheisyysvuorovaikutukseen ja älykkäisiin infopisteisiin.
- AIoT-tutkakehitys, joka vaatii kompaktin Ai-Thinker 24 GHz anturin.
- Interaktiiviset älylaitteet, jotka tarvitsevat tutkapohjaista etäisyystietoa ja elepalautetta.
Muu sisältö
Ai-Thinker Rd-03E sopii paremmin projekteihin, joissa tarvitaan eleiden tunnistusta yhdessä etäisyyden mittauksen kanssa, eikä pelkkää läsnäolon havaitsemista. Tämä tekee tästä mmWave-tutkamoduulista hyödyllisen älykkäämpään ihmisen ja koneen vuorovaikutukseen sekä kosketuksettomien ohjaustuotteiden kehitykseen.
Resurssit
Ai-Thinker Rd-03E virallinen dokumentaatio
Ai-Thinker Rd-03E tekniset tiedot 1
Ai-Thinker Rd-03E tekniset tiedot 2
Usein kysytyt kysymykset
Mikä erottaa Rd-03E:n perus tutkaläsnäolosensorista?
Ai-Thinker Rd-03E lisää ihmisen etäisyyden mittauksen ja eleiden tunnistuksen, joten se sopii paremmin interaktiiviseen tunnistukseen ja kosketuksettomaan ohjaukseen.
Voiko Rd-03E:tä käyttää AIoT-projekteissa?
Kyllä. Tämä Ai-Thinker-tutkamoduuli on suunniteltu AIoT:hen, interaktiivisiin päätelaitteisiin ja sulautettuihin tuotteisiin, jotka tarvitsevat etäisyys- ja eledataa UART-yhteyden kautta.
Sopiiko moduuli kosketuksettomiin käyttöliittymiin?
Kyllä. Sen 24 GHz tutkatunnistus ja eleiden tunnistusominaisuudet tekevät siitä hyvän valinnan kosketuksettomaan vuorovaikutussuunnitteluun.
