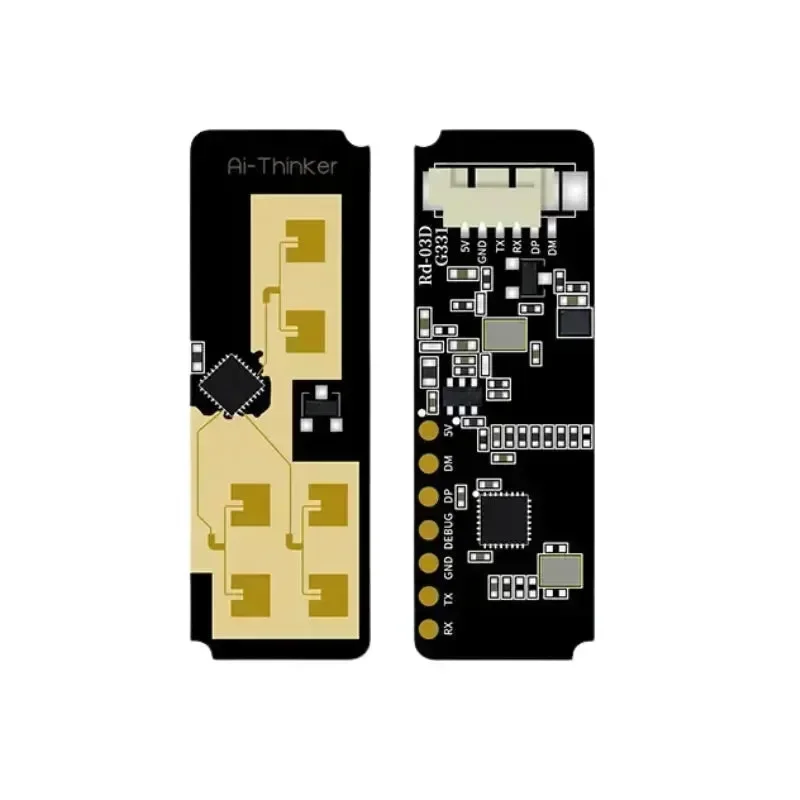

Ai-Thinker Rd-03D V2 on 24 GHz millimetriaaltoinen tutkamoduuli, joka on suunniteltu ihmisen läsnäolon tunnistukseen, liikkeen havaitsemiseen ja älykkääseen tilanvalvontaan sisätiloissa. Tämä Ai-Thinker-tutka-anturi käyttää S5K3M110-ratkaisua ja yhdistää vakaan tutkahardware:n käytännölliseen säätöön virallisen sovelluksen kautta, mikä tekee siitä sopivan älykodin tutkaksi, turvallisuuden valvontaan ja IoT-automaatioon.
Tuen ansiosta läsnäolon tunnistukseen, liikkeen seurannan ja reaaliaikaiseen tutkavasteeseenAi-Thinker Rd-03D V2 on hyödyllinen projekteissa, joissa tarvitaan helposti käyttöönotettava kompakti 24 GHz ihmisen läsnäolotutka. Tämä Ai-Thinker millimetriaalto-moduuli on suunnattu kehittäjille, jotka haluavat käytännöllisen tutka-anturin tilan tunnistukseen, valaistuksen ohjaukseen ja älykkääseen ympäristön reagointiin.
Ominaisuudet
- 24 GHz millimetriaaltoinen tutka ihmisen läsnäolon tunnistukseen ja älykkääseen liikkeen havaitsemiseen.
- S5K3M110 tutkaratkaisu, joka on suunniteltu käytännölliseen sisätilojen tunnistukseen.
- Jopa 6,5 metrin tunnistusmatka ja +/-60 asteen tunnistuskulma.
- Sovelluspohjainen säätö helpottaa parametrien säätöä ja käyttöönoton hallintaa.
- UART-liitäntä MCU:n ja älyohjainten integrointiin.
- Sopii Ai-Thinker älykodin tutkaan, tilan tunnistukseen, valaistuksen ohjaukseen ja turvallisuuden valvontaan.
Tekniset tiedot
| Parametri | Määritys |
|---|---|
| Malli | Ai-Thinker Rd-03D V2 |
| Taajuusalue | 24 GHz – 24,25 GHz |
| Piiriratkaisu | S5K3M110 |
| Virtalähde | 3,0 V – 3,6 V |
| Virrankulutus | <= 200 mA |
| Tunnistusmatka | Jopa 6,5 m |
| Tunnistuskulma | +/-60 astetta |
| Säätötapa | Sovellus |
| Paketti | DIP-5, 2,54 mm:n nastarivi |

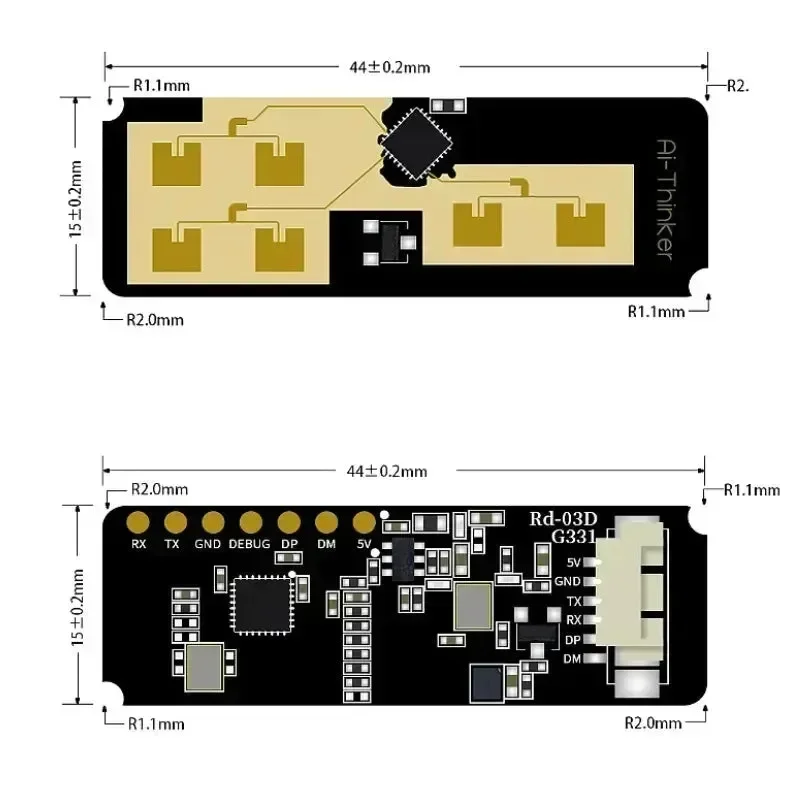

| Moduulin koko | 15 x (44 +/-0,2) mm |
| Antennit | Sisäänrakennettu antenni |
| Liitäntä | UART |
| Baudinopeus | 115200 bps |
Käyttökohteet
- Älykodin tunnistus tilan käyttöön ja läsnäoloon perustuvaan automaatioon.
- Turvallisuuden valvonta, jossa tutkapohjainen ihmisen tunnistus on sisätiloissa suositeltavaa.
- Valaistuksen ohjaus, joka tarjoaa luotettavamman läsnäolopalautteen kuin pelkkä liikkeen tunnistus.
- IoT-tuotteet, jotka tarvitsevat kompaktin Ai-Thinker 24 GHz tutkamoduulin.
Muu sisältö
Ai-Thinker Rd-03D V2 keskittyy käytännölliseen sisätilojen läsnäolon tunnistukseen suoraviivaisella laitteistomuodolla ja sovelluspohjaisella asetuksella. Tiimeille, jotka vertailevat Rd-03-sarjaa ennen tutkamoduulin valintaa, alla oleva artikkeli on hyödyllinen lähde.
Lue: Mikä on ero Ai-Thinker Rd-03:n ja Rd-03D:n välillä?
Lue: Mikä on Ai-Thinker Rd-03D?
Resurssit
Ai-Thinker Rd-03 -sarjan virallinen dokumentaatio
Usein kysytyt kysymykset
Mihin Rd-03D V2:tä käytetään pääasiassa?
Ai-Thinker Rd-03D V2:tä käytetään pääasiassa sisätilojen ihmisen läsnäolon tunnistukseen, tilanvalvontaan, älykkääseen valaistuksen ohjaukseen ja älykodin tutkasovelluksiin.
Kuinka moduuli konfiguroidaan?
Virallinen sovellus käytetään Ai-Thinker Rd-03D V2:n parametrien säätämiseen, mikä helpottaa käyttöönottoa ja testausta.
Onko tämä 24 GHz tutkamoduuli sulautettuihin projekteihin?
Kyllä. Tämä Ai-Thinker millimetriaaltoinen tutka tarjoaa UART-lähtöä ja soveltuu sulautettuihin järjestelmiin ja IoT-ohjainten integrointiin.
