YourCee ZE08-CH2O Formaldehydikaasujen tunnistusmoduuli – UART CH2O-anturi sisäilman seurantaan
YourCee ZE08-CH2O on formaldehydikaasujen tunnistusmoduuli sisäilman laadun projekteihin, remonttiseurantakokeisiin, älykkäisiin ilmanvaihtoprototyyppeihin ja ympäristötietojen tallennukseen. Sen tarkoituksena on havaita CH2O-pitoisuuden muutostrendejä ja lähettää dataa isäntäohjaimelle.
Sitä voi yhdistää ilmanlaatumoduuleihin, kuten YourCee PMS9103M PM2.5 -anturiin, CO2-tunnistukseen MH-Z19E CO2 -anturilla ja ohjaimiin kuten Raspberry Pi Pico W moniparametrisiin sisäilman solmuihin.
Kaasuantereet tarvitsevat lämpiämisen, kalibroinnin huomioimisen ja vakaan ilmavirtauksen. Käytä tätä ilmanlaadun seurantamoduulina, ei sertifioituna turvallisuus- tai vaatimustenmukaisuustyökaluna, ellei sitä ole erikseen validoitu.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| SKU | YourCee-ZE08-CH2O |
| Kohdekaasu | Formaldehydi / CH2O |
| Tuotetyyppi | Kaasujen tunnistusmoduuli |
| Ulostulo | UART / digitaalinen moduulin ulostulo varianttien dokumentaation mukaan |
| Käyttötarkoitukset | Sisäilman laatu, remonttiseuranta, ilmanvaihtoesittelyt |
| Isäntäalustat | Arduino, Raspberry Pi, ESP32, dataloggerit |
| Lämpeneminen | Suositeltavaa ennen lukemien luottamista |
| Kalibrointi | Tarvitaan määrälliseen luotettavuuteen |
| Ilmavirtaus | Pidä anturi altistettuna ympäröivälle ilmalle |
| Turvallisuusmuistutus | Ei sertifioitu turvallisuuslaite ellei validoitu |
Piirilevyn asettelu ja merkintäopas

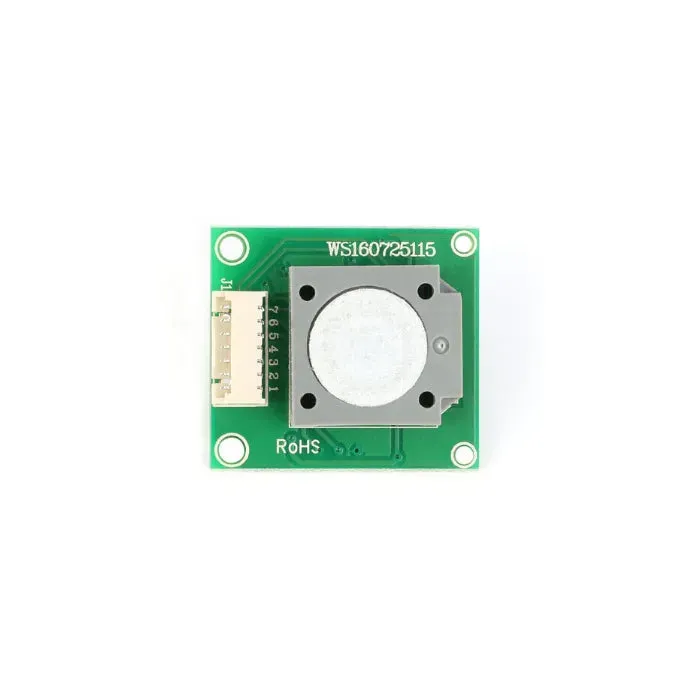

- Kaasun sisäänotto – Pidä altistettuna mitattavalle ilmalle.
- VCC – Virtasyöttö moduulin merkinnän mukaan.
- GND – Yhteinen maa.
- TXD – Anturin dataulostulo isännän RX:lle, jos UART-tila on käytössä.
- RXD – Komentojen sisääntulo, jos tuettu.
- Tilan pinnit – Hälytys- tai apupinnit, jos ne ovat näkyvissä.
- Ilmavirtamuistutus – Vältä tiiviitä koteloita.
- Kalibrointimuistutus – Noudata moduulin toimittajan ohjeita.
Sovellusesimerkit
1. Python UART -lokitiedoston tallennus
Tallenna raakadata UART-protokollan tarkistukseen.
import serial ser = serial.Serial("COM7", 9600, timeout=1) while True: data = ser.read(32) if data: print(data.hex(" "))2. Arduino UART -silta
Välitä moduulin sarjadatan USB-sarjaporttiin.
#include <SoftwareSerial.h> SoftwareSerial gas(10, 11); void setup() { Serial.begin(115200); gas.begin(9600); } void loop() { while (gas.available()) Serial.write(gas.read()); }3. Ilmanvaihtohälytyksen runko
Käytä jäsenneltyä CH2O-arvoa ilmanvaihdon ohjaukseen.
float ch2oPpm = 0.0; const int fanPin = 8; void setup() { pinMode(fanPin, OUTPUT); } void loop() { digitalWrite(fanPin, ch2oPpm > 0.08 ? HIGH : LOW); delay(1000); }Pakkaussisältö
- 1 x YourCee ZE08-CH2O Formaldehydikaasujen tunnistusmoduuli
Usein kysytyt kysymykset
K: Mitä kaasua moduuli mittaa?
V: Formaldehydi, myös kirjoitettuna CH2O.
K: Onko se turvallisuussertifioitu ilmaisimena?
V: Älä käytä sitä sertifioituna turvallisuuslaitteena ilman erillistä validointia.
K: Tarvitseeko se lämpiämistä?
V: Kyllä, kaasuantereet tarvitsevat yleensä vakautumisen.
K: Voiko sen liittää Arduinoon?
V: Kyllä, jos käytät oikeaa sarja-/ulostuloliitäntää.
K: Miksi mittaustulokset voivat vaihdella?
V: Lämpötila, kosteus, ilmavirtaus ja kalibrointi vaikuttavat kaasuantereisiin.
K: Voiko sitä käyttää remontin ilman seurantaan?
V: Kyllä, trendiseurantakokeisiin.
K: Voinko yhdistää sen PM2.5- ja CO2-antureihin?
V: Kyllä, laajempia sisäilman laadun solmuja varten.
K: Mitä minun tulisi tarkistaa ensin?
V: Virransyöttö, UART:n baudinopeus, protokolla ja kalibrointimenetelmä.
