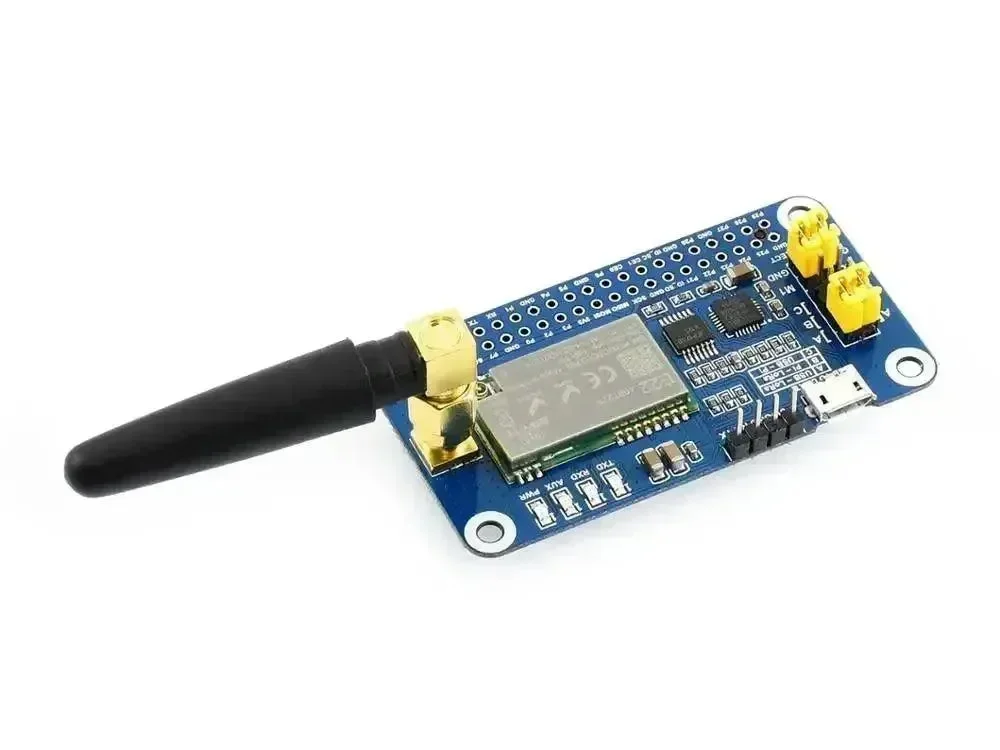

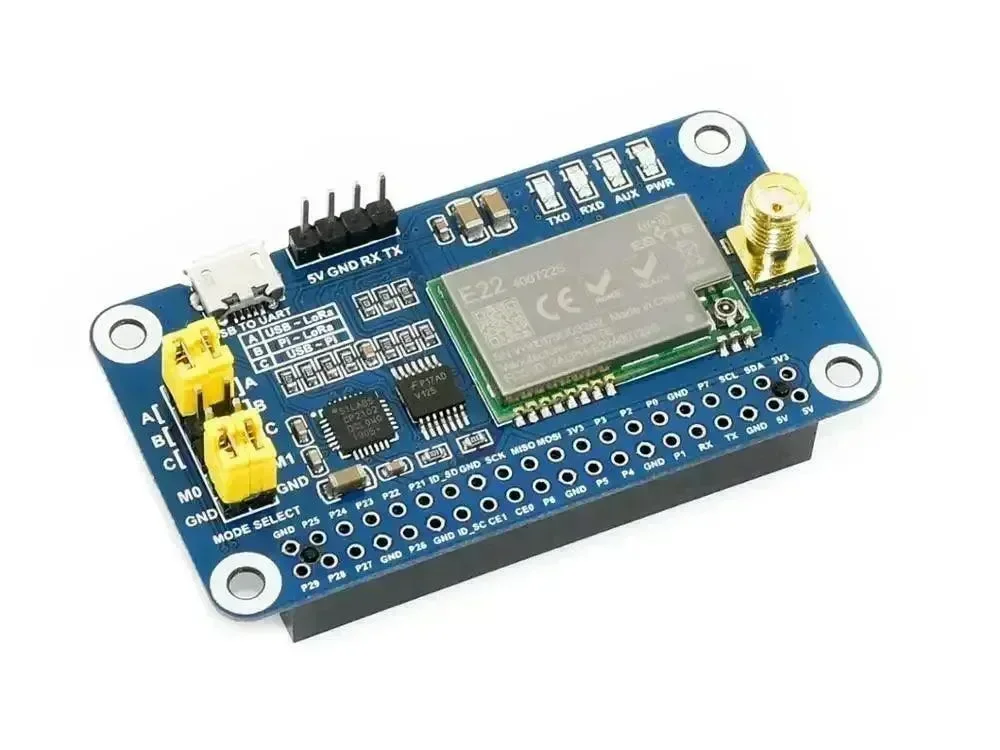

Waveshare SX1268 LoRa HAT Raspberry UART:lle on 433MHz LoRa-viestintä-HAT, joka on suunniteltu Raspberry Pi:lle, Arduinolle, STM32:lle, teollisuusantureille, älykotisolmuille, rakennusautomaatioon, älykkääseen mittaukseen ja pitkän kantaman tiedonkeruuseen. Se perustuu SX1268-piiriin ja käyttää UART (TTL)-viestintää, mikä tekee siitä sopivan projekteihin, jotka tarvitsevat yksinkertaisemman sarjallisen LoRa-työnkulun täyden LoRaWAN-pinon sijaan.
Käyttämällä LoRa-hajautusspektrimodulaatiota tämä kortti tukee pitkän kantaman viestintää jopa 5 km ihanteellisissa olosuhteissa, yhdessä automaattisen toiston, herätyksen radiosta, kantajantunnistuksen, salatun viestinnän, RSSI-signaalin ilmaisun ja langattoman parametrien konfiguroinnin kanssa. Se sopii erinomaisesti kehittäjille, jotka tarvitsevat luotettavia yksityisiä LoRa-yhteyksiä sulautetuille järjestelmille ja kenttälaitteille.
Tärkeää: Tämä tuote käyttää yksityistä LoRa-protokollaa eikä tue LoRaWANia. Alueellista käyttöönottoa varten varmista, että 433MHz-taajuusalue on sallittu kohdemarkkinoillasi ennen tilaamista tai käyttöönottoa.
Ominaisuudet
- SX1268 433MHz LoRa HAT pitkän kantaman langattomaan sarjaviestintään.

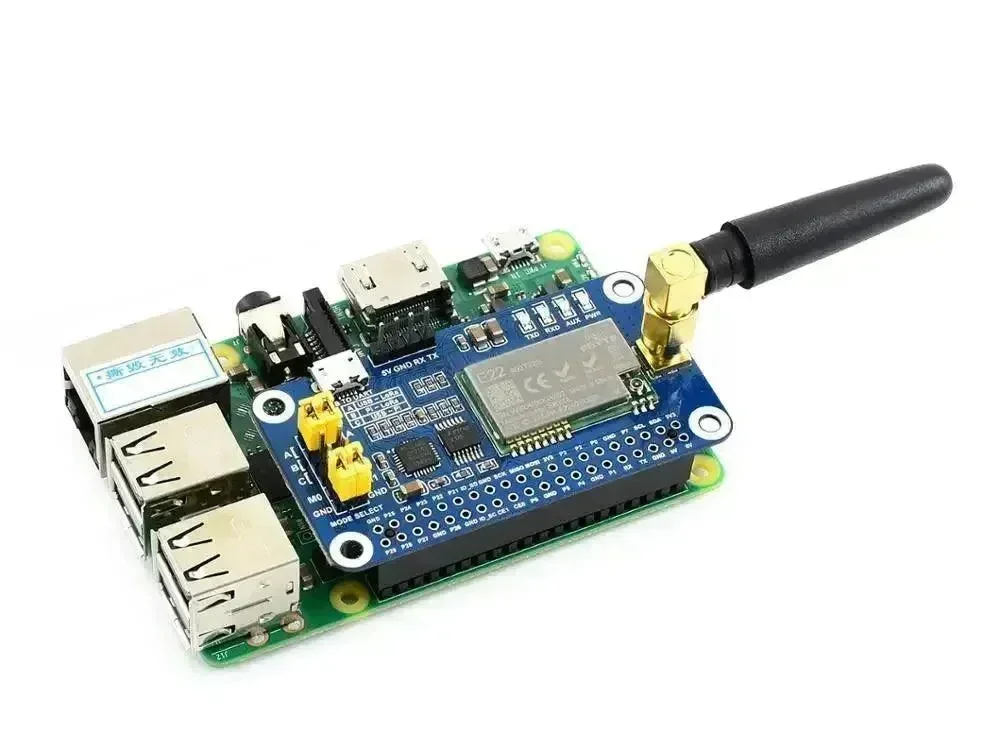

- Standardi Raspberry Pi 40-nastainen GPIO-liitin Raspberry Pi -sarjan korteille.
- Sisäänrakennettu CP2102 USB–UART-muunnin sarjaviestintään ja virheenkorjaukseen.
- UART-ohjausliitäntä isäntälaitteille kuten Arduino ja STM32.
- LoRa-hajautusspektrimodulaatio jopa 84 kanavalla.
- Tukee herätystä radiosta, syvää unta, RSSI-ilmaisua, LBT:tä ja kantajantunnistusta.
- Tukee automaattista monitasoista toistoa pidemmän kantaman viestintään.
- Tukee kiinteäpisteistä lähetystä, lähetystä ja kanavan valvontaa.
Tekniset tiedot
| RF-moduuli | SX1268 |
| Taajuuskaista | 410,125 ~ 493,125MHz |
| Antenni | 433MHz antenni (2dBi) |
| Radiotaajuus | 0,3kbps ~ 62,5kbps ohjelmoitavissa |
| Lähetysteho | 22,0dBm, ohjelmoitavissa 10 / 13 / 17 / 22dBm |
| Vastaanoton herkkyys | -147dBm 2,4kbps nopeudella |
| Lähetysvirta | 110mA hetkellinen |
| Vastaanottovirta | 11mA |
| Lepovirta | 2uA (LoRa-moduulin ohjelmiston sammutus) |
| Viestintäliitäntä | UART (TTL-taso) |
| Baudinopeus | 1200bps ~ 115200bps, oletus 9600bps |
| Pakettipituus | 32 / 64 / 128 / 240 tavua ohjelmoitava, max 240 tavua |
| Välimuisti | 1000 tavua |
| Kokeellinen kantama | 5 km ihanteellisissa avoimen alueen olosuhteissa |
| Virtalähde | 5V |
| Logiikkataso | 3,3V / 5V |
| Käyttölämpötila | -40 – 85 °C |
Sovellukset
- Älykoti ja rakennusautomaatio.
- Teollisuusanturit ja kenttätietojen keruu.
- Älykäs mittaus ja etätelemetria.
- Yksityiset pitkän kantaman UART-yhteydet.
- Paristokäyttöiset langattomat solmut käyttävät vähävirtaisia tiloja.
- Raspberry Pi:n, Arduinon ja STM32:n LoRa-kehitys.
Pakkaussisältö
- SX1268 433M LoRa HAT x1
- USB-tyyppi A -liitin mikroliittimeen kaapeli x1
- 433MHz antenni x1
Muu sisältö
Miksi tämä kortti on hyödyllinen
Tämä kortti on suunniteltu yksityiseen pitkän kantaman sarjaviestintään, mikä tekee käyttöönotosta helpompaa kuin monimutkaisemmissa verkotetuissa LoRaWAN-järjestelmissä, kun tarvitset vain pisteestä pisteeseen, lähetystä tai välitystyyppistä viestintää.
Pitkän kantaman ja vähävirtaisen yhdistelmä
Tuki syvälepotilalle, herätys radiolla ja automaattiselle välitykselle tekee siitä erityisen hyödyllisen kenttälaitteille, jotka tarvitsevat tiedonsiirtoa pidemmillä etäisyyksillä ja samalla virrankulutuksen hallintaa.
Yhteensopivuusmuistio
Tämä 433MHz-malli on yleisesti suunnattu alueille, joilla 433MHz ISM-kaista</str
