Ominaisuus
Huomautus: Wio-1262-N-moduulissa ei ole IPEX-antenni liitintä. Jos sovelluksesi vaatii IPEX-liitännän ulkoisen antennin yhteensopivuuteen, katso Wio-SX1262 langaton moduuli SKU: 114993390.
- Korkea suorituskyky: Lähetysteho jopa 22dBm @868/930MHz; -136,73dBm herkkyys SF12:lle 125KHz kaistanleveydellä.
- Langaton yhteys: SPI-liitäntä, tukee 862~930MHz maailmanlaajuista LoRa&LoRaWAN-taajuussuunnitelmaa.

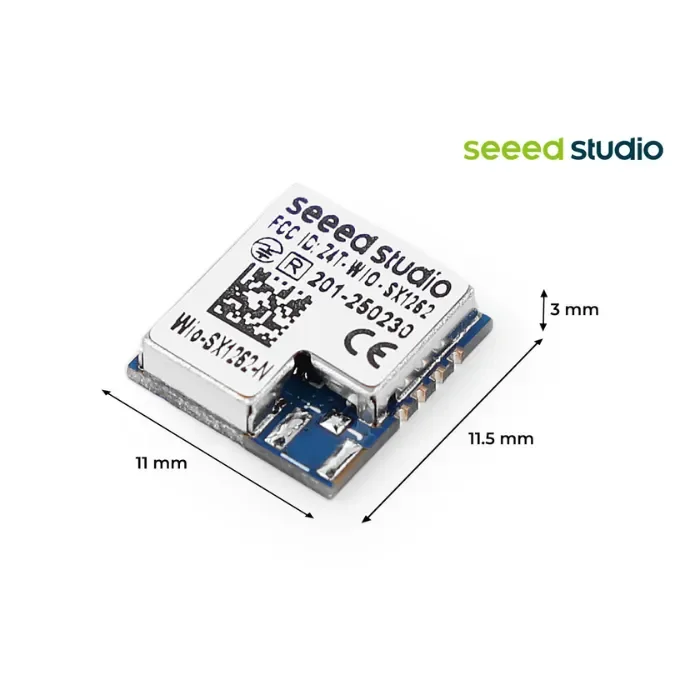

- Pieni koko: 6mm X 11mm * 2,95mm @12 nastaa SMT.
- Matala virrankulutus: 62uA lepotila virta.
- RF-liitäntä: SMT-nasta.
- FCC ID, CE, RoHS, TELEC Sertifioitu
Wio-SX1262 ja Wio-E5 ovat molemmat erinomaisia valintoja LoRa-laitteiden suunnitteluun. Niiden pääasiallinen ero on siinä, onko sinulla isäntä-MCU:
- Jos sinulla on jo MCU, kuten nRF52840 tai ESP32, ja tarvitset vain LoRa-toiminnallisuuden, voit valita Wio-SX1262.
- Wio-SX1262-sarja sisältää nyt Wio-SX1262-N , jossa ei ole IPEX-liitintä, vaan antenni johdetaan PIN-nastoista piirilevyn antenniin SMT-paketoinnin avulla.
ODM & OEM
Yli 10 vuoden ODM- ja OEM-kokemuksella insinöörimme ja tuoteasiantuntijamme ovat taitavia tarjoamaan räätälöinti- ja valmistuspalveluita laitteistotuotteille. Olemme sitoutuneet auttamaan sinua milloin tahansa ja lyhentämään matkaasi ideasta tuotteeksi kehittyvissä AIoT-skenaarioissa.
Jos haluat suunnitella Wio-E5/Wio-SX1262 -moduulimme kanssa, tarjoamme kattavan ODM- ja OEM-palvelun nopeaan räätälöintiin ja skaalaamiseen. Ota yhteyttä [email protected] jos sinulla on suuri määrä räätälöintitarve.
Jos sinulla on mielenkiintoinen idea Wio-E5/Wio-SX1262/Wio-LR1121/Wio-WM1110 -tuotteille ja haluat jakaa sen, voimme auttaa sinua toteuttamaan sen Seeed Fusionin kattavien palveluiden avulla. Fusion PCBA Sponsorship -ohjelmamme kautta voit nauttia alhaisimmista yksikköhintojen hinnoista Wio-E5/Wio-SX1262/Wio-LR1121/Wio-WM1110 -moduuleille Fusion Open Parts Library -kirjastostamme, sekä valmistaa ja skaalata PCBA-suunnitelmasi edullisesti (30 % alennus) ilmaisilla Design for Manufacturing -konsultointipalveluilla, mikä sujuvoittaa matkaasi prototyypistä tuotantoon. Lisätietoja saat klikkaamalla tästä.
Tekniset tiedot
| Parametri | Tekniset tiedot |
|---|---|
| Yleiset tekniset tiedot | |
| Pääpiiri | SX1262 |
| Koko | 11,6(P) × 11(S) × 2,95(K) mm |
| Pakkaus | 12 nastaa, SMT |
| Taajuus | Tukee 862–930MHz |
| Käyttölämpötila | -40°C ~ 85°C |
| Tehovaatimukset | |
| Virtalähde | 3.3V @tyypillinen |
| Lepovirta | 1,62 μA |
| Tehon jakelu | DC-DC-tila |
| TCXO:n käyttötila | SX1262 DIO3:n kautta |
| TCXO:n käyttöjännite | 1,7–3,3 V |
| Käyttövirta | |
| Tx maksimi virta | 125mA @22dBm (862–930MHz tyypillinen) |
| Rx maksimi virta | 7,6mA @BW125kHz (862–930MHz tyypillinen) |
| RF-suorituskyky | |
| Lähtöteho | 22dBm max @862–930MHz |
| Vastaanottimen herkkyys | -136,73dBm @SF12, BW125kHz tyypillinen |
| Yliohjaimet | ≤ -45dBm yli 1GHz |
| Antenni | SMT-nasta |

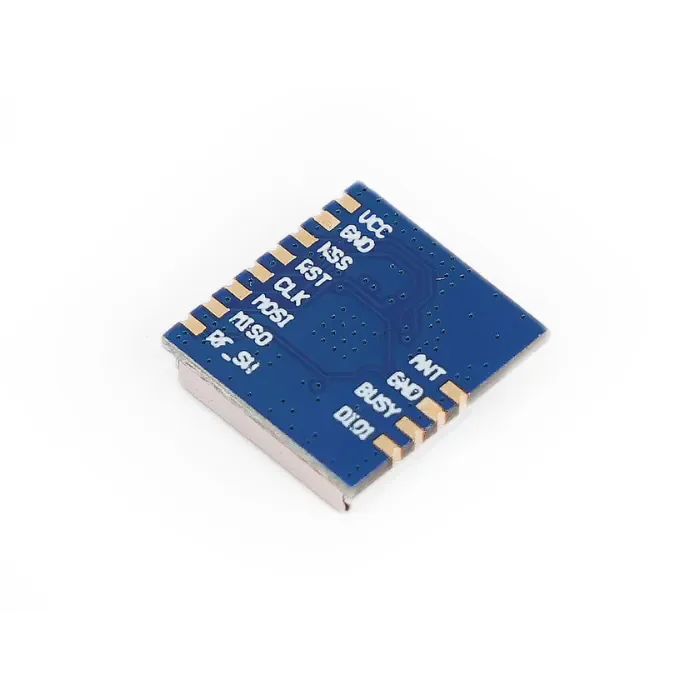

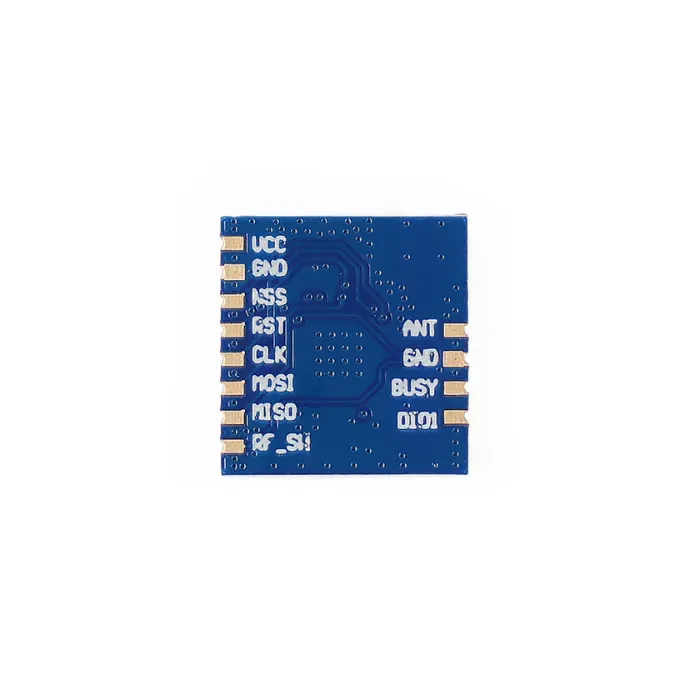

| Liitäntä | |
| Viestintä | 1 × SPI |
| DIO1 | Monikäyttöinen digitaalinen IO |
| Varattu | Varattu-signaalin ilmaisin |
| DIO2 | Monikäyttöinen digitaalinen IO, sisäisesti kytketty RF-kytkimeen |
| DIO3 | TCXO:n jännitelähde (konfiguroitavissa ohjelmistolla) |
Laitteiston yleiskatsaus
Sovellus
Wio-SX1262:ta ja Wio-E5:ttä voidaan käyttää samoihin sovelluksiin, pääasialliset erot ovat laiteohjausratkaisuissa ja kustannusvaihtoehdoissa. Siksi aiemmat Wio-E5:tä koskevat tapaukset voivat toimia hyödyllisinä viitteinä.
- Aurinkovoimalla toimiva ulkoilmanlaadun mittari lähettää tietoja LoRaWANin kautta Seeed Fusionin avulla
- Pienitehoinen lumensyvyysanturin seuranta IoT-älykaupungille Norjassa Wio-E5-pohjaisesti
- Entinen OSU:n tohtoritutkija kehitti virtaaman valumisen seurantaan antureita käyttäen Wio-E5:ttä mittaamaan lämpötilaa, laatua ja virtausta
- Sisäilman saasteiden seuranta – Äänekäs ongelma älykaupungin IoT:ssa käyttäen Seeed Wio-E5:ttä ja Fusion PCB:tä
- Tarvitaan ääntä! Valmis Wio-E5- &038; ESP32 -käyttöiseen WiLoBlIno-laitteeseen?
Dokumentit
Wio-SX1262-moduulin tiet
