URM06-PULSE ultraäänietäisyysanturi on suorituskykyinen, kapeasädeinen anturi, joka on suunniteltu tarkkaan ja pitkän kantaman etäisyyden mittaukseen. Se laskee etäisyyden kohteeseen lähettämällä ultraäänipulsseja ja mittaamalla kaiun paluuaikaa. Tämä pitkän kantaman ultraäänianturi on ihanteellinen havaitsemaan siirtymää, paksuutta, etäisyyttä, vesitasoja, materiaalitasoja ja jopa läpinäkyviä pintoja luotettavana ultraäänitasoanturina.
Anturi tarjoaa havaintamatkan 20 cm:stä 10 metriin hienolla 1 cm tarkkuudella, mikä tekee siitä sopivan sekä lähietäisyyksien että pidempien mittaustehtävien tarpeisiin missä tahansa etäisyyden mittausanturisovelluksessa. Sen 15° sädekulma tarjoaa kohdistetun, suunnatun havaitsemisen erinomaisella herkkyydellä, erityisesti tehokas pehmeiden tai heijastamattomien kohteiden tunnistamiseen ammattimaisissa robottinavigointianturijärjestelmissä.

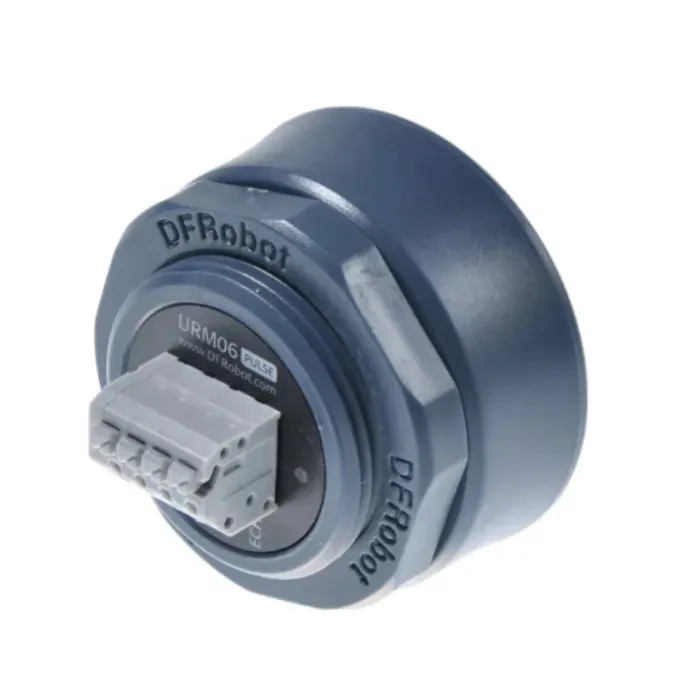

Koteloitu kestävään PVC-koteloon ja suunniteltu sopimaan 35 mm sähköputkikiinnitykseen, URM06 on vankka ja helppo asentaa vaativissa ympäristöissä teollisena ultraäänietäisyysanturina. TTL-pulssirajapinta takaa nopean ja tehokkaan tiedonsiirron sulautettuihin järjestelmiin. Tämä etäisyyden mittausanturi on laajasti käytössä kehittyneissä mobiileissa robottijärjestelmissä, mukaan lukien Pioneer-robotit, sen poikkeuksellisen tarkkuuden, herkkyyden ja sädeohjauksen ansiosta, jotka optimoivat robotin navigointianturin suorituskyvyn.
Tärkeimmät ominaisuudet
-
Havaitsemiskantama: 20 cm – 1000 cm pitkän kantaman ultraäänianturin käyttöön.
-
Resoluutio: 1 cm tarkkuus ultraäänietäisyysanturin tarkkuudelle.
-
Sädekulma: 15° kapea näkökenttä tarkkaan havaitsemiseen robotinavigointianturina.
-
Rajapinta: TTL-pulssi etäisyysmittausanturin viestintään.
-
Kotelo: Kompakti ja kestävä PVC-rakenne ultraäänitasoanturin vakauteen.
-
Asennus: Tukee standardia 35 mm putkiasennusta teollisuuden etäisyysmittausanturikäyttöön.
-
Erittäin tehokas pehmeiden ja läpinäkyvien materiaalien havaitsemiseen tämän pitkän kantaman ultraäänianturin avulla.
Tekniset tiedot
| Parametri | Ultraäänietäisyysanturin arvo |
| Käyttöjännite | 6V–12V (5V hyväksyttävä, mutta ei suositeltava) |
| Nimellisvirta | 16 mA pitkän kantaman ultraäänianturille |
| Huippuvirta | 2 A |
| Liitännät | TTL-pulssi etäisyysmittausanturille |
| Työtaajuus | 49,5 kHz |
| Käyttölämpötila | -10°C – +70°C |
| Valokeilan kulma | 15° (-6 dB) Robotinavigointianturin säde |
| Havaitseva etäisyys | 20 cm – 10 m (7,87″ – 393,70″) |
| Tarkkuus | 1 cm tarkkuus ultraäänitasoanturille |
| Koko | 50 mm (1,97″) halkaisija × 43 mm (1,69″) pituus |
| Asennuskierre | 35 mm (1,38″) |
| Paino | 50 g |
Sovellukset
-
Robotin navigointi erikoistuneella robotinavigointianturilla.
-
Esteiden välttämisjärjestelmät ultraäänietäisyysanturin avulla.
-
Etäisyyden ja tason mittauslaitteet pitkän kantaman ultraäänianturina.
-
Teknisen mittauksen työkalut etäisyysmittausanturilla.
-
Teollisuuden automaatio- ja ohjausjärjestelmät, jotka hyödyntävät ultraäänitasoanturia.
Viite
-
Wiki-dokumentaatio
-
Ultraäänianturin valintaopas
Pakkauksen sisältö
-
URM06-PULSE Ultraäänianturi ×1
