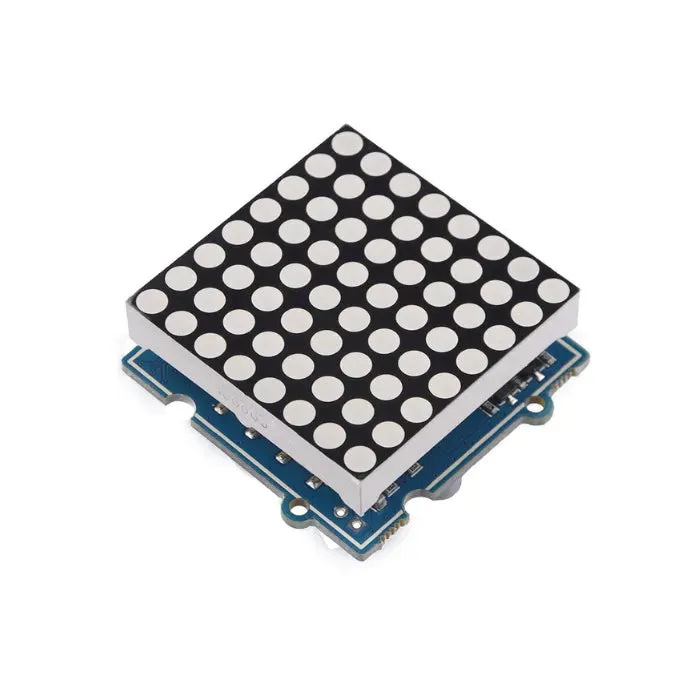

Seeed Studio Grove Red LED Matrix w/Driver yhdistää 20 mm 8×8 LED-matriisin ja integroidun HT16K33-ajurin, tarjoten helpon ja edullisen tavan näyttää yksinkertaisia numeroita, kuvia ja kuvioita. Kommunikointi tapahtuu I2C:n kautta, mikä takaa yhteensopivuuden useimpien mikrokontrollerien kanssa ja mahdollistaa nopean ja suoraviivaisen käyttöönoton valmiiden kirjastojen tai oman kehityksen avulla.
Tämä moduuli on erittäin monipuolinen useisiin LED-näyttösovelluksiin, mukaan lukien teollisuusindikaattorit, digitaaliset kellot, mittalaitteiden lukemat ja kuluttajalaitteet. Laajan käyttölämpötila-alueen ja konfiguroitavan I2C-osoitteen ansiosta se sopii täydellisesti sekä ammattilais- että tee-se-itse-projekteihin.
Avainominaisuudet
-

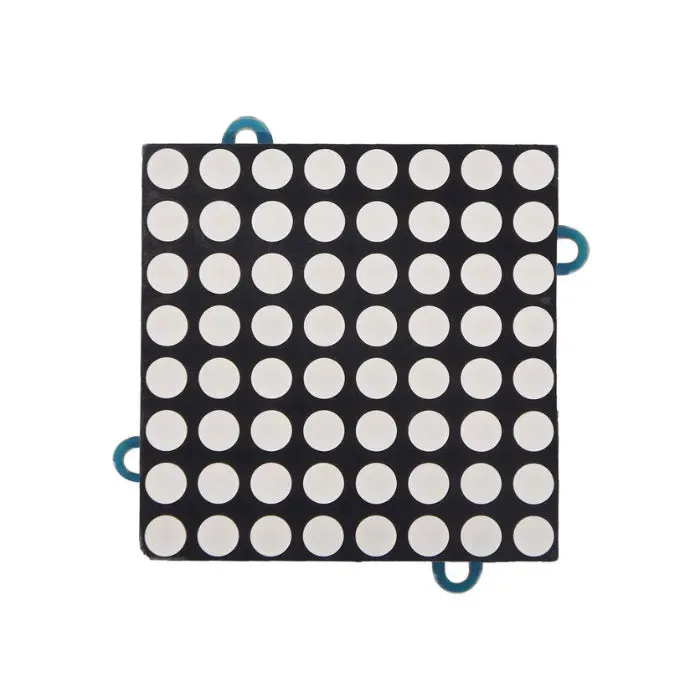

8×8 punainen LED-matriisi:
Selkeä ja kirkas ulostulo numeroille, kuvakkeille ja yksinkertaisille grafiikoille. -
Sisäänrakennettu HT16K33-ajuri:
Tukee muistikuvausta, I2C-kommunikaatiota ja helppoa kirjastointegraatiota. -
Joustava sovellus:
Sopii kelloihin, laskureihin, VCR-näyttöihin, indikaattoreihin ja mittalaitteisiin. -
Laaja käyttöalue:
Toimii -40℃ – +85℃ lämpötila-alueella, tehden siitä ihanteellisen sekä sisä- että ulkokäyttöön. -
Kompakti koko:
Pieni koko (40 mm × 40 mm × 21 mm), ihanteellinen tilaa rajoittaviin sovelluksiin.
Määritys
| Parametrit | Yksityiskohdat |
|---|---|
| Käyttöjännite | 3,3V / 5V |
| LED-matriisin pisteiden määrä | 8×8 |
| Käyttölämpötila | -40℃ – +85℃ |
| Varastointilämpötila | -50℃ – +125℃ |
| Liitäntä | I2C |
| I2C-osoite | 0x70 (oletus), 0x71–0x77 (määrityksen mukaan) |

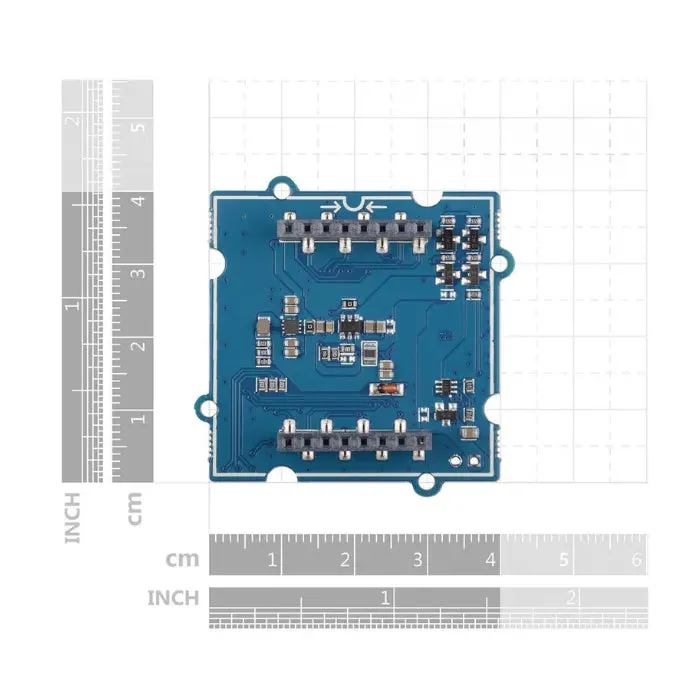

| Moduulin koko | 40 mm × 40 mm × 21 mm |
| Moduulin paino | 17.4g |
| Pakkauksen koko | 140 mm × 90 mm × 20 mm |
| Bruttopaino | 24g |
Sovellustilanteet
-
Teollisuuden ohjausilmaisimet
-
Digitaaliset kellot, lämpömittarit, laskurit, yleismittarit
-
VHS-soittimet ja yhdistelmänäytöt
-
Mittauslaitteiden lukemat
-
Kulutuselektroniikan näytöt
-
LED-kyltit ja visuaaliset ilmoitukset
Lähetyslista
-
Grove – Punainen LED-matriisi ohjaimella ×1
