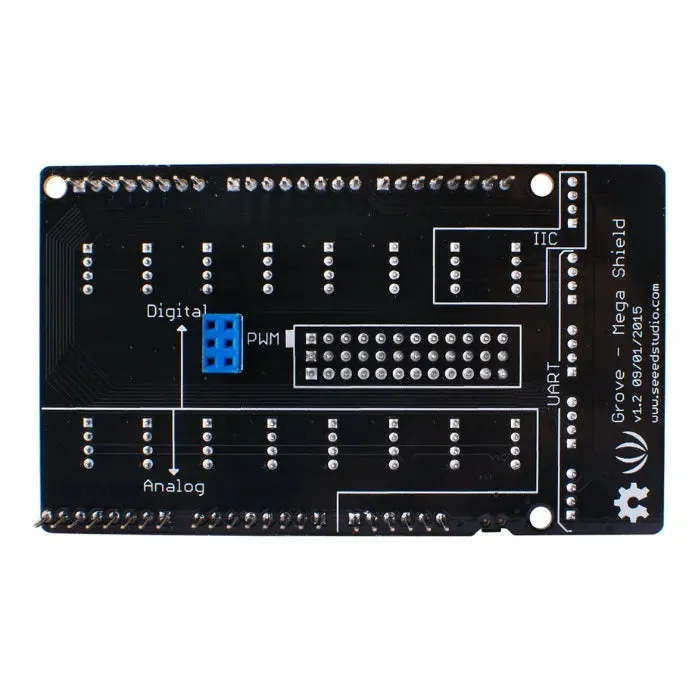

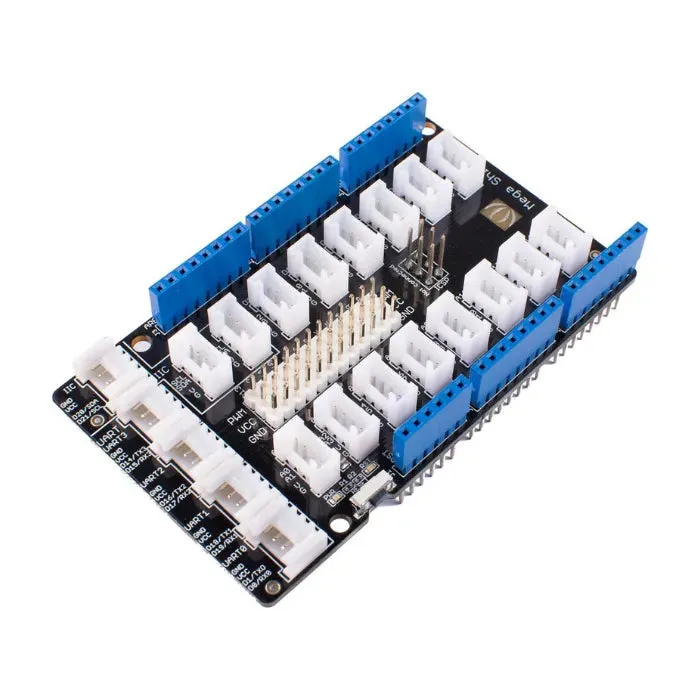

Grove – Mega Shield v1.2 mahdollistaa saumattoman liitännän Arduino Mega tai Google ADK -laitteiden tulo- ja lähtönastojen välillä ja minkä tahansa Grove-laitteen kanssa. Suunniteltu helpottamaan prototyyppien tekemistä, se standardisoi liitännät ja vakauttaa johdotuksen, tehden siitä ihanteellisen sekä aloittelijoille että kokeneille kehittäjille.
Keskeiset ominaisuudet
-
Yhteensopiva Arduino Mega1280/2560:n kanssa
-
Yhteensopiva Grove-järjestelmän kanssa
-
Yhteensopiva Google ADK:n kanssa
-
4-nastaiset lukittuvat liittimet vakaan johdotuksen takaamiseksi
-
Tukee digitaalisia nastoja 0–21 ja analogisia nastoja 0–15
-
Optimoitu Xduino Mega/Google ADK:lle
Tuotteen kuvaus
Grove – Mega Shield on laajennuslevyArduino Mega ja Google ADK -alustoille. Se standardisoi kaikki liittimet 4-nastaisiksi (Signal1, Signal2, VCC ja GND) 2 mm:n liittimillä, korvaten perinteiset 2,54 mm:n liittimet, joita käytetään servojen ja elektronisten palikoiden kanssa. Tämä rakenne:
-
Yksinkertaistaa elektroniikkaprojektien johdotusta
-
Parantaa liitäntöjen vakautta lukittuvilla 4-nastaisilla liittimillä
-
Tehostaa asennusta luopumalla digitaalisista nastoista 22-53
-
Helpottaa integrointia yli 400 Grove-moduulin kanssa
Se sopii täydellisesti tee-se-itse, IoT- ja älykotiprojekteihin, robotiikkaan, oppimiseen ja lelujen rakentamiseen.
Voit tutustua laajaan Grove-moduulivalikoimaan Grove Sensor -perheen kautta ja seurata ohjeita Esipuhe – Aloittaminen ja Johdanto Groveen saadaksesi parhaan hyödyn.
Tekniset tiedot
-

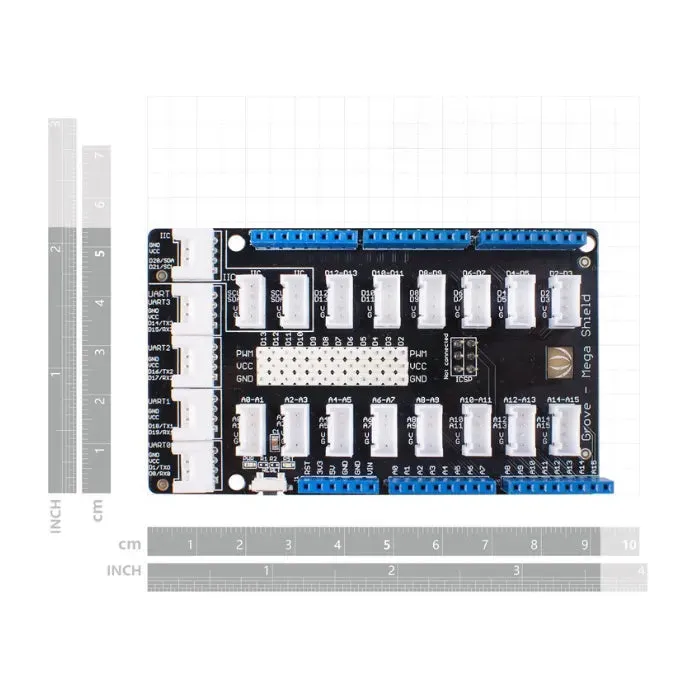

Mitat: 92,8 mm x 57,2 mm
-
Paristo: Ei sisälly
Osaluettelo
-
Grove – Mega Shield v1.2 × 1
Viitteet
Grove – Mega Shieldin Eagle-tiedosto.
Grove – Mega Shield v1.1:n Eagle-tiedosto.
