Seeed Studio E-Paper -ajurikortti fSisältää 24-nastaisen FPC-liittimen, sisäänrakennetun latauspiirin tehokkaaseen ja turvalliseen akun lataukseen sekä JST 2-nastaisen BAT-liittimen akun helppoon liittämiseen. Ihanteellinen luomiseen WiFi-yhteydellä varustetut digitaaliset valokuvakehykset.
Ominaisuus
- Sisäänrakennettu lataus-IC: Varmistaa tehokkaan ja turvallisen pariston latauksen.
- BAT-liitin kytkimellä: Mahdollistaa helpon paristoyhteyden ja sisältää kytkimen, joka yhdistää pariston ja kytkimen energiansäästön tehostamiseksi.
- 24-napainen PFC-liitin: Tarjoaa monipuoliset liitäntävaihtoehdot erilaisille oheislaitteille.
- Laajennus-IO-portti: Mahdollistaa lisäantureiden, kuten lämpötila- ja kosteusantureiden, liittämisen parannetun toiminnallisuuden saavuttamiseksi.
- Yhteensopiva Seeed Studio XIAO -ekosysteemin kanssa: Integroituu saumattomasti XIAO-sarjaan(Esijuotettu versio) monipuoliseen projektikehitykseen.

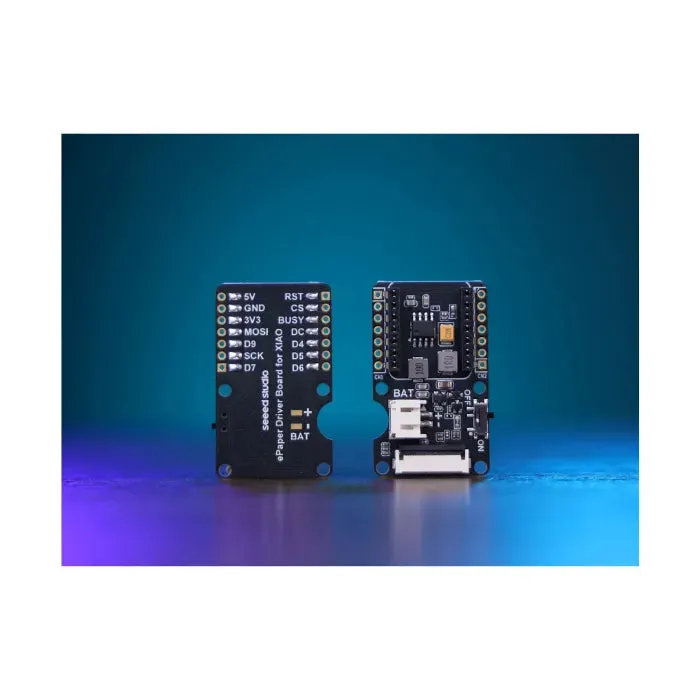

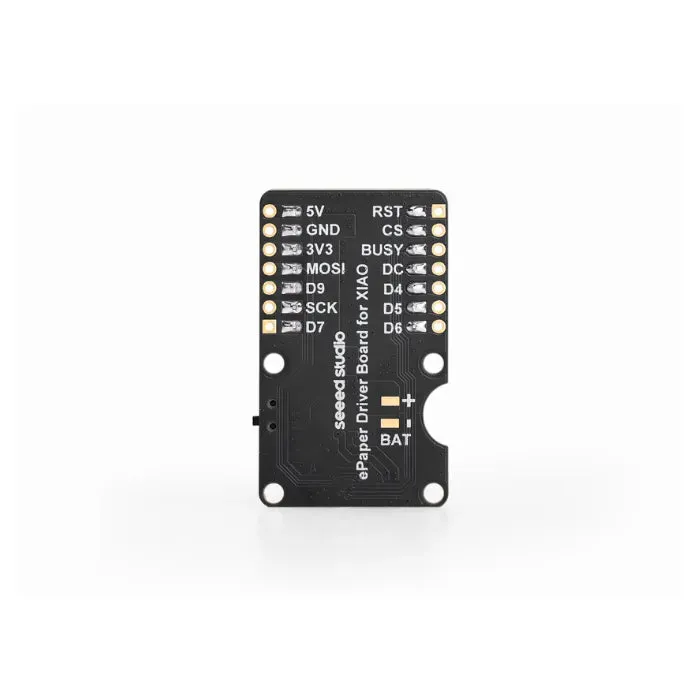

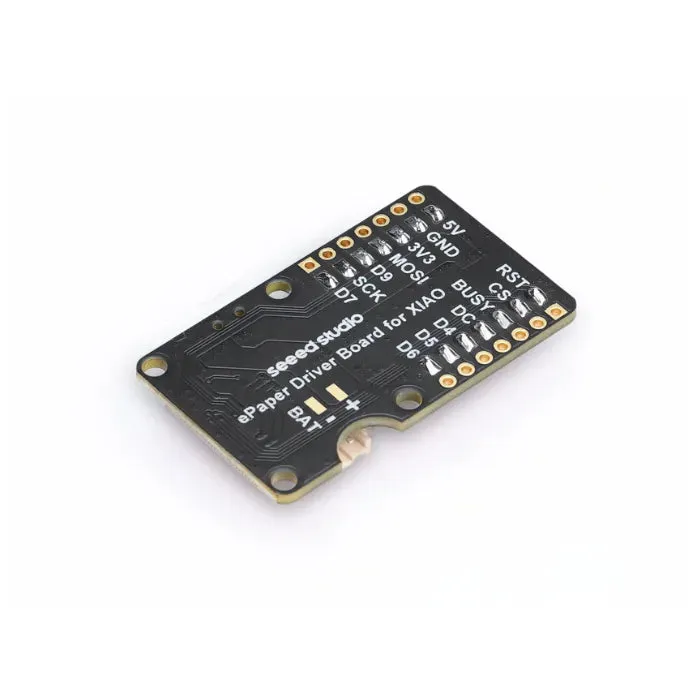

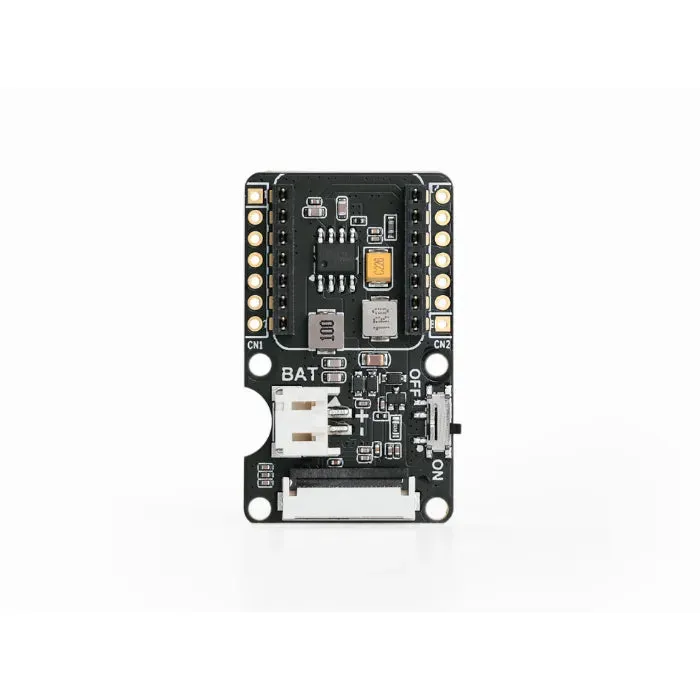

Laitteiston yleiskatsaus
1 – 24-napainen FPC-liitin: ePaper-liitäntää varten.
2 – JST BAT -liitin: Paristoyhteyttä ja kytkintä varten.
3 – XIAO-liitin: Seeed Studio XIAO -kehityskortin liittämiseen.
4 – IO-liitäntä: Grove-antureiden tai muiden ohjaimien, kuten Arduino UNOn tai Raspberry Pin, liittämiseen.
5 – Virtakytkin: Akun virran hallintaan.
Aloittaminen
Käyttääksesi Seeed Studio XIAO eInk Expansion Board -laajennuslevyä, meidän täytyy ohjelmoida XIAO-sarja. Taulukko eri kokoisista XIAO:n tukemista E-paperi-näytöistä on seuraava:
| E-paperi / XIAO | XIAO SAMD21 | XIAO RP2040 | XIAO nRF52840 | XIAO ESP32-C3 | XIAO ESP32-S3 |
|---|---|---|---|---|---|
| 1,54 tuuman E-paperi – Dotmatix 200×200 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,13 tuuman E-paperi – Joustava yksivärinen 212×104 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,13 tuuman E-paperi – Nelivärinen 212×104 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,9 tuuman E-paperi – Yksivärinen 128×296 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 2,9 tuuman e-paperi – Nelivärinen 128×296 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 4,2 tuuman E-paperi – Yksivärinen 400×300 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 4,26 tuuman E-paperi – Yksivärinen 800×480 | RAM ylivuoto | ✅ | ✅ | ✅ | ✅ |
| 5,65 tuuman E-paperi – Seitsemänväri 600×480 | FLASH ylivuoto | ✅ | ✅ | ✅ | ✅ |
| 5,83 tuuman E-paperi – Yksivärinen 648×480 | ✅ | ✅ | ✅ | ✅ | ✅ |
| 7,5 tuuman E-paperi – Yksivärinen 800×480 | RAM ylivuoto | ✅ | ✅ | ✅ | ✅ |
| 7,5 tuuman E-paperi – Kolmivärinen 800×480 | RAM ylivuoto | ✅ | ✅ | ✅ | ✅ |
VAIHE 2
Aseta XIAO XIAO-liittimeen: Kohdista nastat ja työnnä XIAO varovasti XIAO-liittimeen levyllä.
VAIHE 3
Aseta eInk FPC-liittimeen: Liu’uta ePaper varovasti 24-napaiseen FPC-liittimeen ePaper Breakout -levyllä.
Seeed_Arduino_LCD-kirjaston käyttö
Lataa Seeed Arduino LCD -kirjasto
Määritys
|
ePaper-liitin |
FPC 24-napainen 0,5 mm Yläkosketin |
|
Akun latauspiiri |
ETA9740 |
|
Akkuliitin |
JST 2,0 mm |
|
Kytkin |
Akun virta PÄÄLLE/POIS |
|
Naarasliitin |
7-napainen 2,54 mm Yhdistä MCU:ihin, kuten Seeed Studio XIAO |
|
Virtalähde |
● 3,7 V Li-akku ● Seeed Studio XIAO |
EPaper-valintaopas
| Tuote | Nimi | Resoluutio | Näytön väri | Osittainen päivitys |
|
1,54″ Monokrominen ePaper-näyttö |
200×200 |
√ |
||
|
2,13″ Monokrominen paperi |
122×250 |
√ |
||
|
2,13″ Nelivärinen paperi |
122×250 |
|||
|
2,13″ Joustava monokrominen paperi |
212×104 |
√ |
||
|
2,9″ Monokrominen paperi |
296×128 |
√ |
||
|
2,9″ Neli
