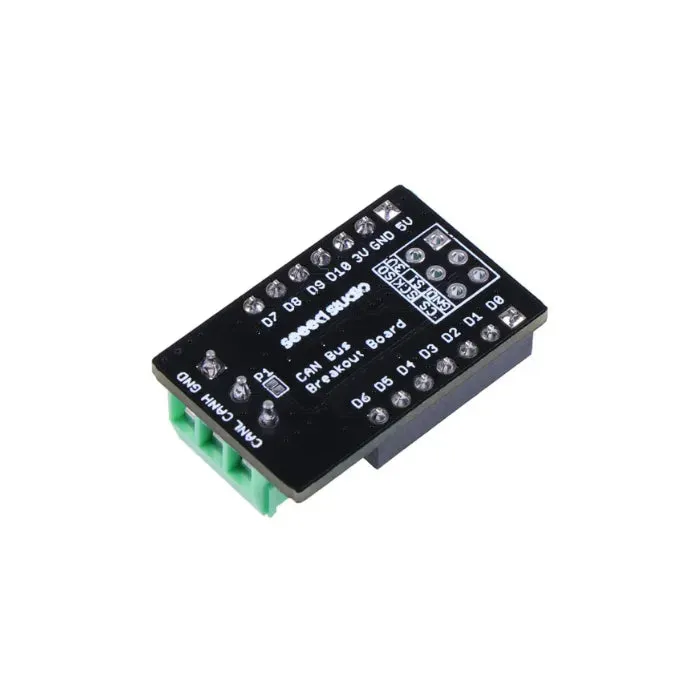

Seeed Studio CAN-väylän laajennuslevy kaikille XIAO-kehityskorteille

Seeed Studio CAN Bus Breakout Board on laajennuskortti, joka on yhteensopiva kaikkien XIAO-kehityskorttien kanssa. MCP2515-ohjaimen ja SN65HVD230-vastaanottimen integrointi laajennuskortilla varmistaa saumattoman ja tehokkaan viestinnän CAN-väylän yli.

Ominaisuus

• Saumaton XIAO-yhteensopivuus: Suunniteltu toimimaan saumattomasti Seeed Studio Xiao -kehityskortin kanssa.
• Tehokas viestintä: Sisäinen MCP2515-piiri tarjoaa luotettavan hallinnan ja käsittelyn CAN-väyläviestinnälle. Integroitu SN65HVD230-piiri varmistaa tarkan signaalin muunnon ja vahvan viestinnän CAN-väylän yli.
• Liittimen liitäntä: CANH- ja CANL-linjat ovat kätevästi saatavilla 3-napaisen liittimen kautta, mikä mahdollistaa helpon liitännän CAN-väylään.

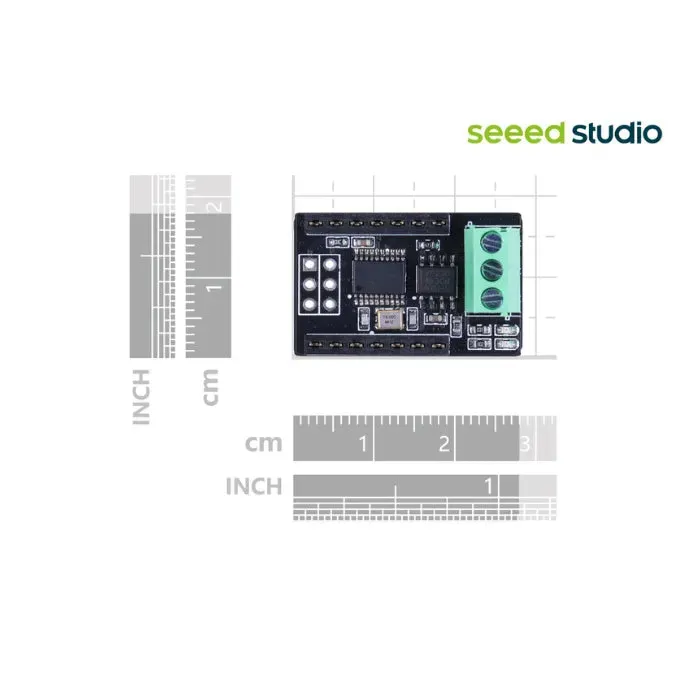

• Kompakti muotoilu: Laajennuskortti on suunniteltu kompaktiksi, mikä tekee siitä sopivan erilaisiin sovelluksiin.

Mikä on CAN-BUS?

CAN tarkoittaa Controller Area Network, sitä käytetään mahdollistaa mikrokontrollerien ja laitteiden välisen viestinnän ajoneuvon sisällä ilman isäntätietokonetta, mikä mahdollistaa ohjauksen ja tiedonkeruun.

Miten CAN-BUS toimii?

Jokaisella solmulla on tunniste, jossa korkeammalla prioriteetilla varustetuilla tunnisteilla on etuoikeus ”puhua” ensin, kun taas muut ”kuuntelevat”. Tämä varmistaa, ettei koskaan ole kahta solmua, jotka puhuvat samaan aikaan. CAN-BUSin suurin etu on, että komponentit voi vain liittää yhteen ilman huolta signaalin reitityksestä.

Seeed Studio CAN-väylän laajennuskortin avulla voit hyödyntää Seeed Studio Xiao -kehityskortin ja sen laajan ekosysteemin voimaa luodaksesi projekteja, jotka vaativat CAN-väyläkommunikaatiota. Olitpa sitten työskentelemässä autoalan sovellusten, teollisuuden ohjausjärjestelmien, robotiikkaprojektien tai IoT-laitteiden parissa, tämä laajennuskortti tarjoaa luotettavan ja kompaktin ratkaisun CAN-väyläominaisuuksien integroimiseen suunnitelmiisi.

Määritys

Ominaisuus	Määritys
Yhteensopivuus	Seeed Studio Xiao -kehityskortti
Viestintäliitäntä	CAN-väylä (Controller Area Network)
CAN-vastaanotin/lähetin	SN65HVD230
CAN-ohjain	MCP2515
Pääteyhteys	2-napainen liitin CANH- ja CANL-linjoille

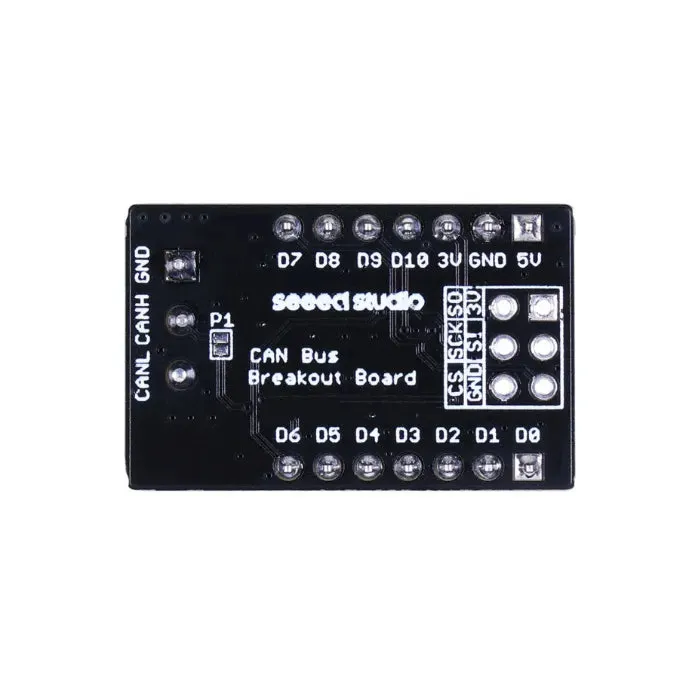

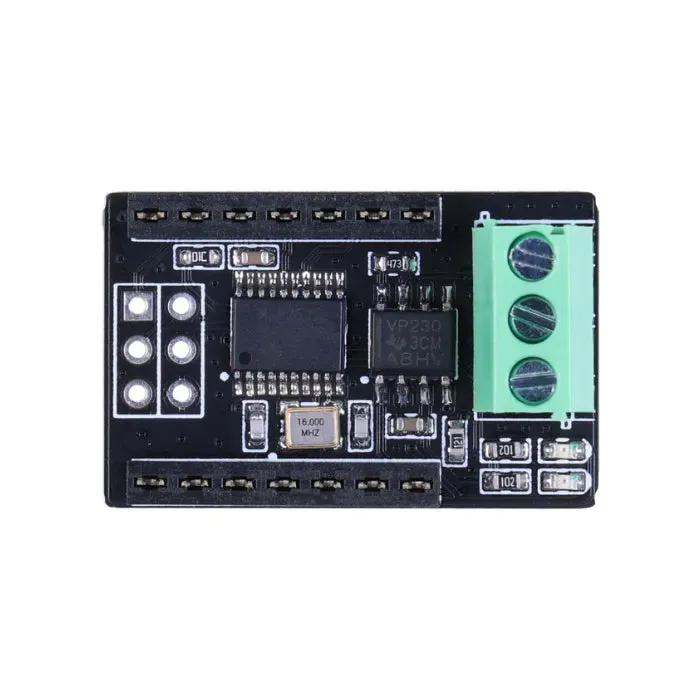

Laitteiston yleiskatsaus

1. GND
2. CANH
3. CANL
4. LED-merkkivalot RX/TX:lle
5. SN65NVD230
6. MCP2515

Sovellus

• Autoprojektit
• Teollisuuden ohjausjärjestelmät
• Robotiikka
• IoT-sovellukset

Osaluettelo

Seeed Studio CAN-väylän laajennuskortti

x1
