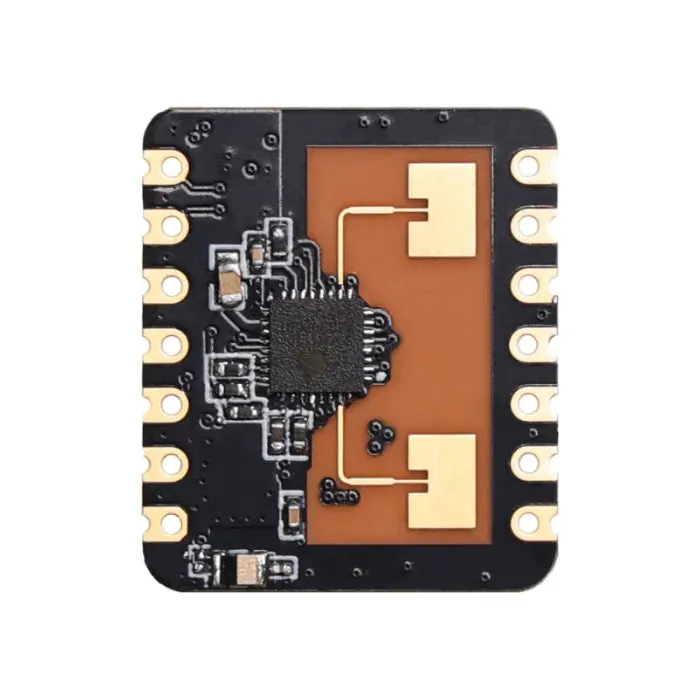

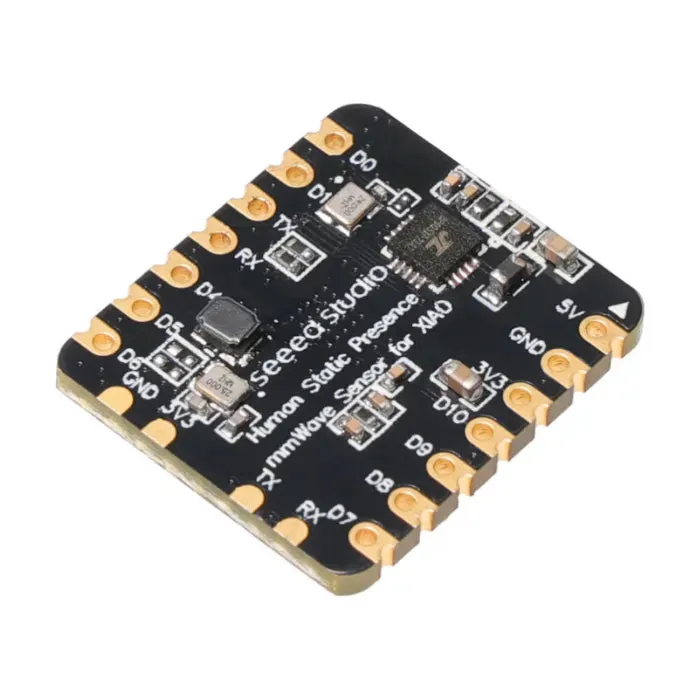

Seeed Studio 24GHz mmWave Human Static Presence Sensor for XIAO on kompakti, korkean herkkyyden tutkamoduuli, joka on suunniteltu Seeed Studio XIAO -sarjalle. Käyttämällä taajuusmoduloitua jatkuvaa aaltoteknologiaa (FMCW) se havaitsee tarkasti ihmisen läsnäolon, mukaan lukien liikkeen, mikroliikkeet ja paikallaanolon, tehden siitä ihanteellisen älykotiratkaisuihin, läsnäolopohjaiseen automaatioon ja energiansäästöjärjestelmiin.
Avainominaisuudet
-
Korkea herkkyys: Havaitsee ihmisen läsnäolon ja hienovaraiset liikkeet tarkasti.
-
FMCW-teknologia: Toimii 24GHz taajuudella, tarjoten suojan ympäristön häiriöitä vastaan.
-
Monipuolinen tunnistus: Tunnistaa sekä liikkuvat että paikallaan olevat henkilöt, mukaan lukien istuvat tai makaavat.
-
Yksityisyyttä kunnioittava: Varmistaa käyttäjän yksityisyyden siten, että visuaalista dataa ei tallenneta.
-
Helppo integrointi: Yhteensopiva Arduino IDE:n, ESPHome:n ja Home Assistantin kanssa saumattomaan asennukseen ja hallintaan.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Käyttötaajuus | 24GHz – 24,25GHz |
| Käyttöjännite | DC 3,3V |
| Virtalähteen kapasiteetti | >200mA |
| Keskimääräinen käyttövirta | 79mA |
| Modulaatio | FMCW |
| Kohdesovellus | Ihmisen läsnäolon tunnistus |
| Havaitsemisetäisyys | 0,75m ~ 6m (säädettävissä) |
| Havaitsemiskulma | ±60° |
| Etäisyyden resoluutio | 0.75m |
| Pyyhkäisykaistanleveys | 250MHz |
| Ympäristön lämpötila-alue | -40℃ – +85℃ |
| Moduulin mitat | 18mm × 22mm |
Laitteiston yleiskatsaus

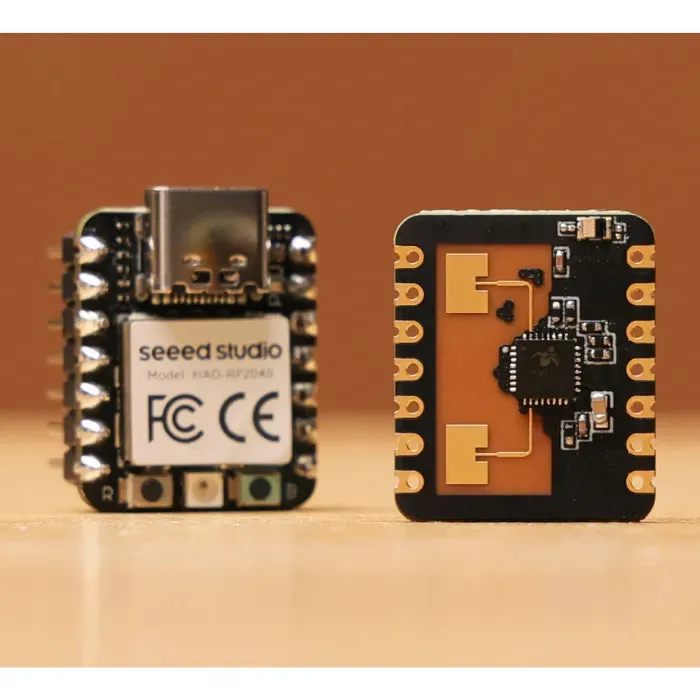

Tämä kuvaus näyttää, miten 24GHz mmWave -anturi yhdistetään XIAO:lle XIAO:n kanssa:
Sovellukset
-
Älykäs kodin läsnäolon tunnistus
-
Ihmisen staattisen läsnäolon tunnistus
-
Unen tai toimettomuuden seuranta
-
Koskettamattomat valonohjausjärjestelmät
-
Energiaa säästävä LVI-automaatio
| HSCODE | 8526109090 |
| USHSCODE | 8517180050 |
| UPC | |
| EUHSCODE | 8471707000 |
| COO | KIINA |
Asiakirjat
24 GHz:n mmWave XIAO-tietolehti-V1.00
24 GHz:n mmWave XIAO-käyttäjäprotokollan käsikirja
24 GHz:n mmWave XIAO SCH:lle
HLKRadarTool

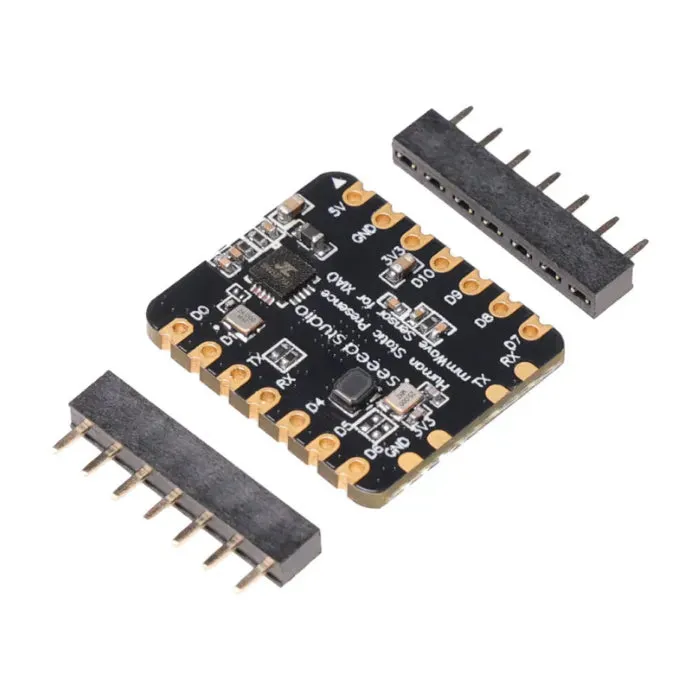

Osaluettelo
|
24 GHz:n mmWave-anturi XIAO:lle – Ihmisen staattinen läsnäolo |
x1 |
|
7-napainen naaraspinni |
x2 |
