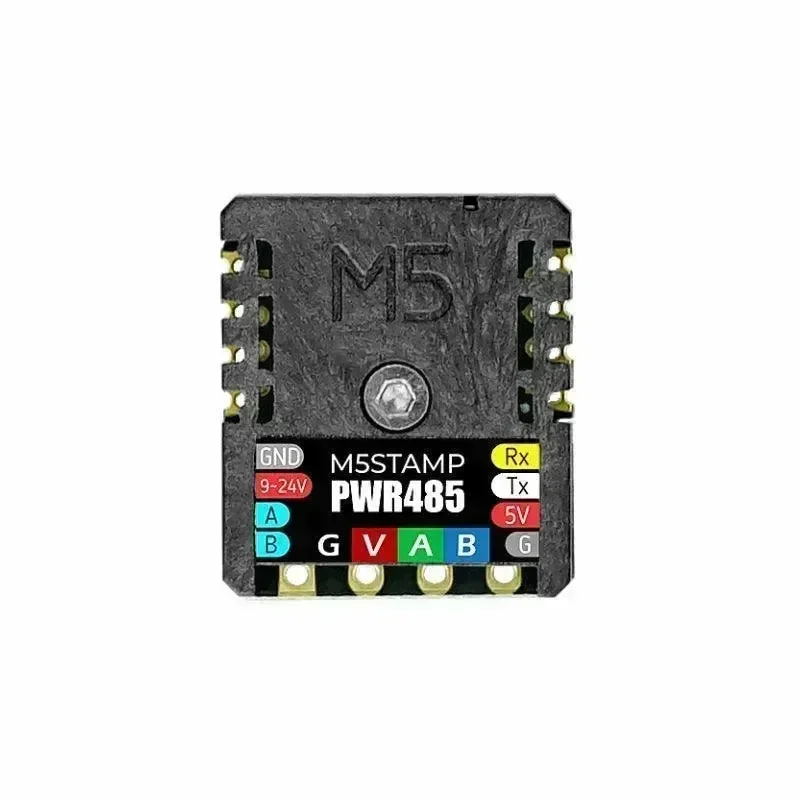

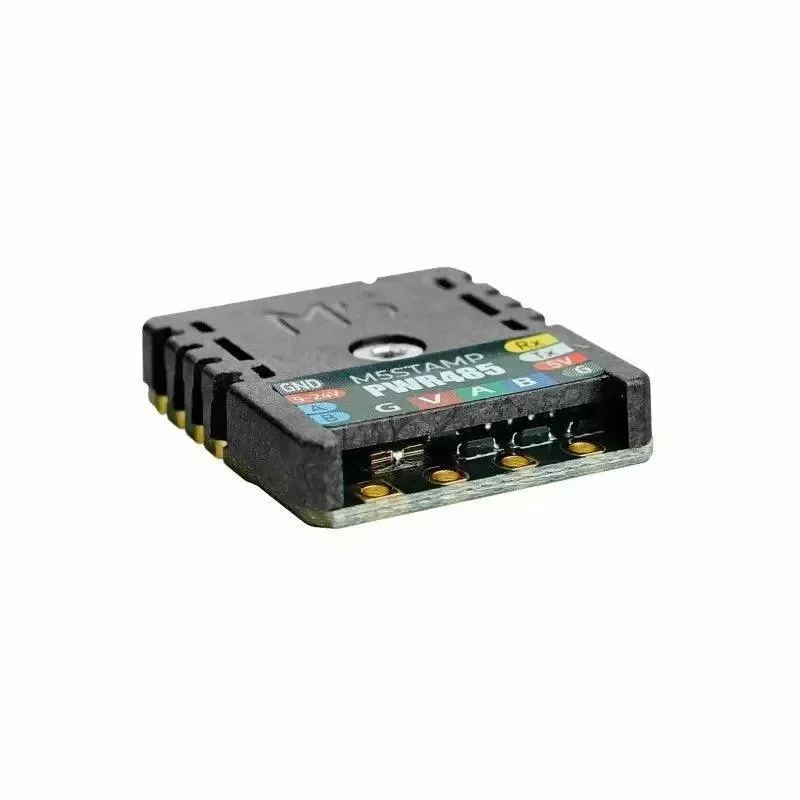

STAMP PWR485 on RS485 -viestintä laajennuskortti, joka muuntaa MCU:n sarjaportin 3,3 V TTL -tason differentiaalisignaaliksi, joka on yhteensopiva RS485-standardin kanssa. Kompaktin kokonsa 20*4,6*23 mm ansiosta se voidaan integroida erilaisiin sulautettuihin laitteisiin RS485-viestintäliitännän laajentamiseksi. Sopii RS485-anturidatan keruuseen, Modbus-väylän solmujen viestintään ja muihin sovelluksiin.
Tuotteen ominaisuudet

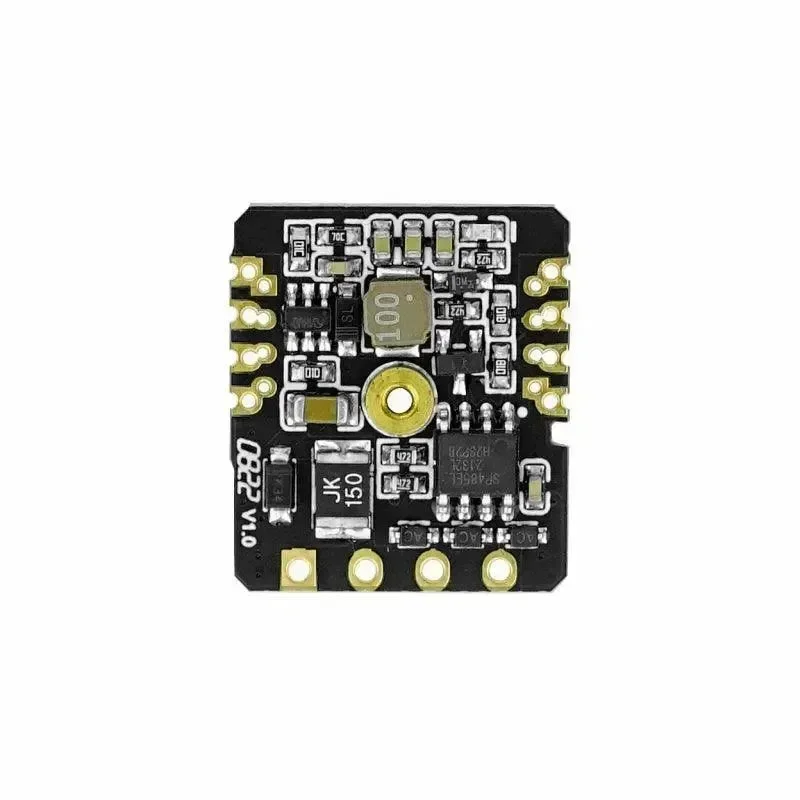

- SP485EEN-L/TR (RS485-vastaanotin/lähetin)
- 2x RS485 -liitännän laajennus (rinnakkainen), voi liittää kaksi laitetta samanaikaisesti
- Punainen LED-merkkivalo
- PWR485-liitäntä tukee 9-24 V DC -tulojännitteitä, sisäinen DCDC-muunnin alentaa jännitteen 5 V:iin moduulin ja pääohjauksen virransyöttöön.
- Baudinopeus.
- Vakaa viestintänopeus: 9600 bps / 115200 bps
- Maksimiviestintänopeuden testi: 128000 bps
- Useita juotosvaihtoehtoja
- Kolme juotosvaihtoehtoa saatavilla (SMT, DIP, hyppylanka),
- Korkean lämpötilan kestävä muovikotelo, huippulämpötila = 230 ℃
Sisältää
- 1x STAMP PWR485
- 1x HT3.96-4P naarasliitin
- 2x HY2.0-4P naarasliitin (sininen + valkoinen)
- 1x HEX-avain 1,5 mm
Sovellukset
- RS485-viestintä
- Modbus-laitteiden viestintä
Tekniset tiedot
| RS485-vastaanotin/lähetin | SP485EEN-L/TR |
| Tulojännite | PWR485-liitäntä tukee 9-24 V tulojännitettä / TTL-puolen tulojännite 5 V |
| Suositeltu käyttökäyntinopeus | 9600 bps / 115200 bps |
| Käyttövirta | DC5V@3,2mA DC12V@2,8mA DC24V@2,1mA |
| Tulologiikkataso | 3,3 V |
| Netto paino | 5,1 g |
| Bruttopaino | 7,3 g |
| Tuotteen koko | 20*4,6*23 mm |
| Pakkauksen koko | 93*138 mm |
