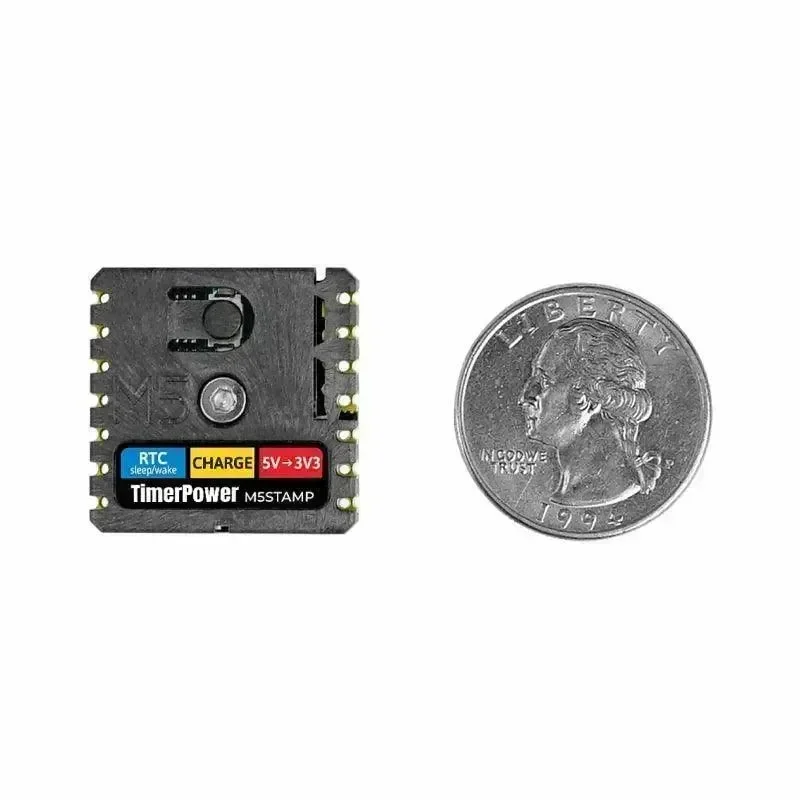

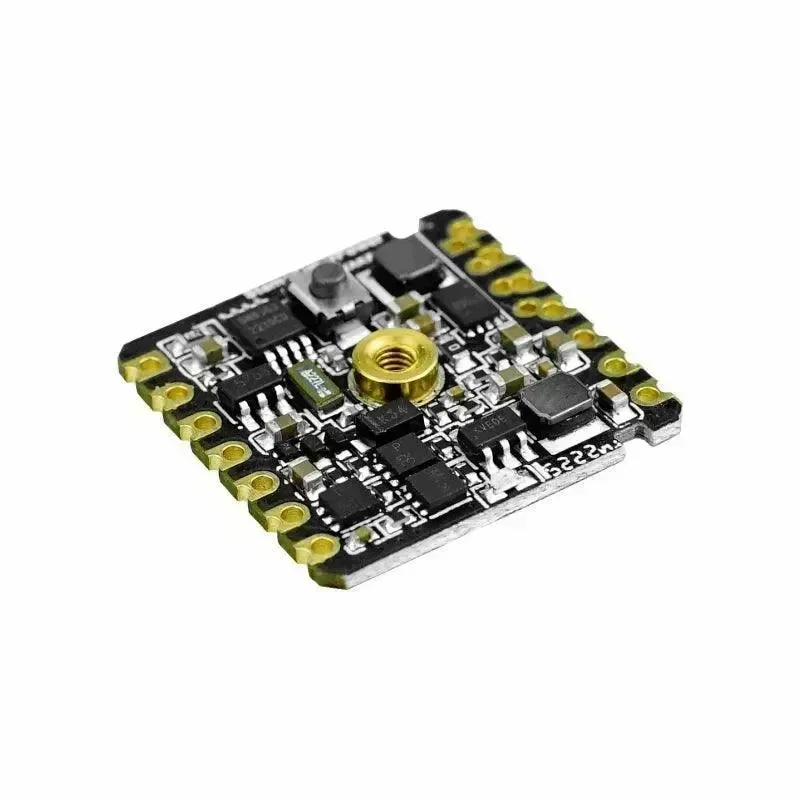

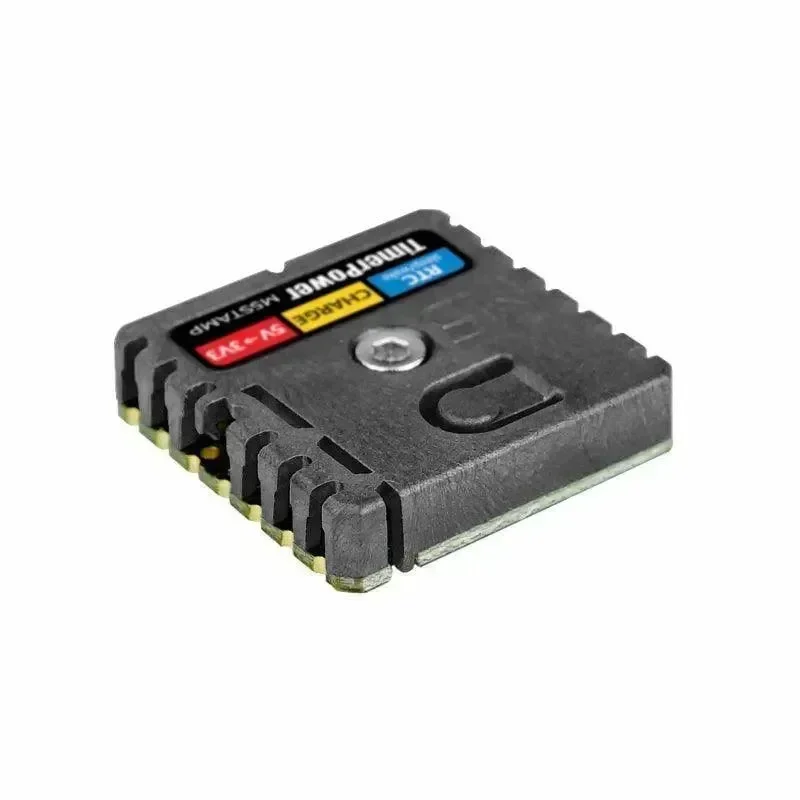

Stamp Timer Power on vähävirrankulutuksinen virtalähdeohjausmoduuli, jossa on sisäänrakennettu RTC-herätys STAMP-sarjan kotelossa. Siinä on manuaalinen herätys + manuaalinen lepotila + RTC-ajastettu herätys + akun lataus + 5V boost-lähtö + 3,3V virtalähtö ja muita toimintoja, ja RTC käyttää BM8563-piiriä. Ylivuotoaika voidaan asettaa herättämään moduuli virran saamiseksi. Moduuli on saatavilla STAMP-kotelossa ja sitä voidaan käyttää virtalähdeosana vähävirtaisiin tuotteisiin käyttämällä SMD-, DIP- ja lentolankaliitäntöjä.
Ominaisuudet
- Moni-IO-ulostulo, tukee useita sovellusmuotoja (SMT, DIP, lentolanka)
- Manuaalinen tai ohjelmistopohjainen ajastettu herätys tai horrostila
- Litiumakun lataus ja 5V boost
- 3,3V lähtöinen DCDC-piiri
Sisältää
- 1x Stamp Timer Power
- 1x 2,0 mm kuusiokoloavain
- 1x HY2.0-4P liitin
Sovellukset
- Vähävirtaisten tuotteiden virtalähdeosio
- Vähävirta-aikavälikamera
- Akkukäyttöinen ovikello
- Pukeutuvat laitteet
- Älykoti
Tekniset tiedot
| RTC | BM8563 |
| Akunhallintapiiri | TP4057 |
| I2C-osoite | oletus 0x51, 0xA2 (kirjoitus), 0xA3 (luku) |

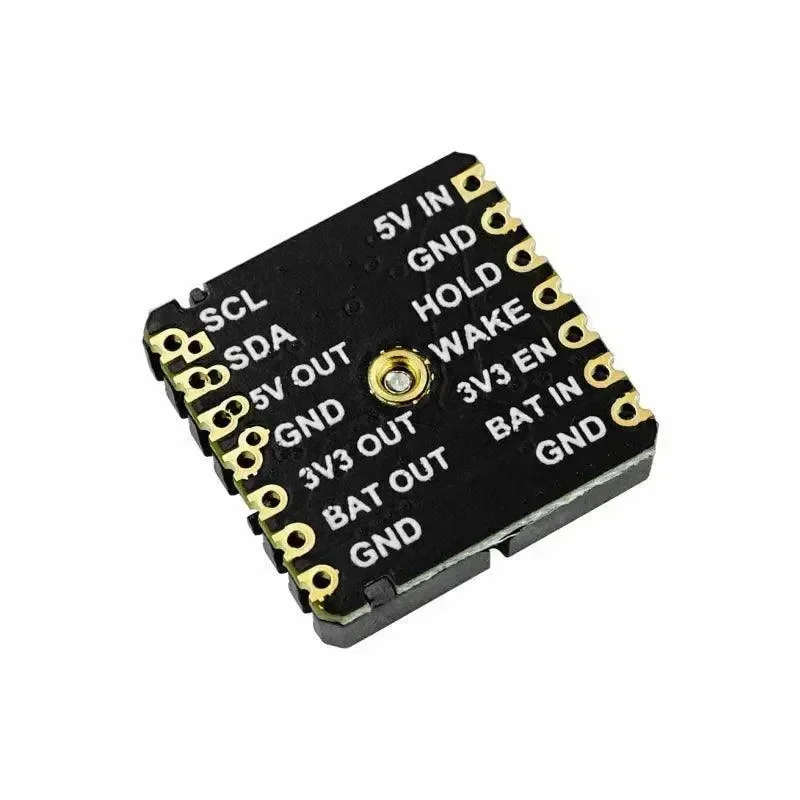

| IO-liitännän väli | 2,54 mm |
| Kiinnitysruuvin mitat | M2*4 upotettu kuusikulmainen mekaaninen hammas |
| Käyttölämpötila | 0°C – 60°C |
| Tuotteen koko | 20 mm × 20 mm × 5 mm |
| Pakkauksen koko | 136 mm × 92 mm × 13 mm |
| Tuotteen paino | 2,6 g |
| Pakkauksen paino | 5,8 g |
