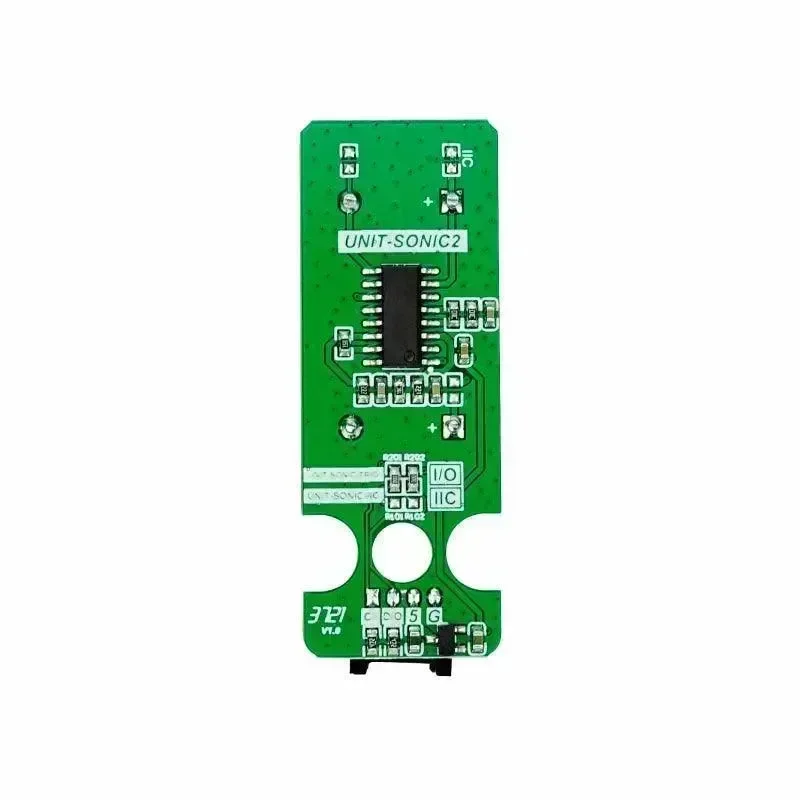

SONIC IO -yksikkö on ultraäänietäisyysanturi, joka liitetään GPIO (General Purpose Input/Output) -nastojen kautta. Se sisältää RCWL-9620 ultraäänietäisyyden mittauspiirin 16 mm:n anturilla. Tämän anturin mittaustarkkuus voi olla 2 cm – 450 cm, ja tarkkuustaso on jopa ±2 %.

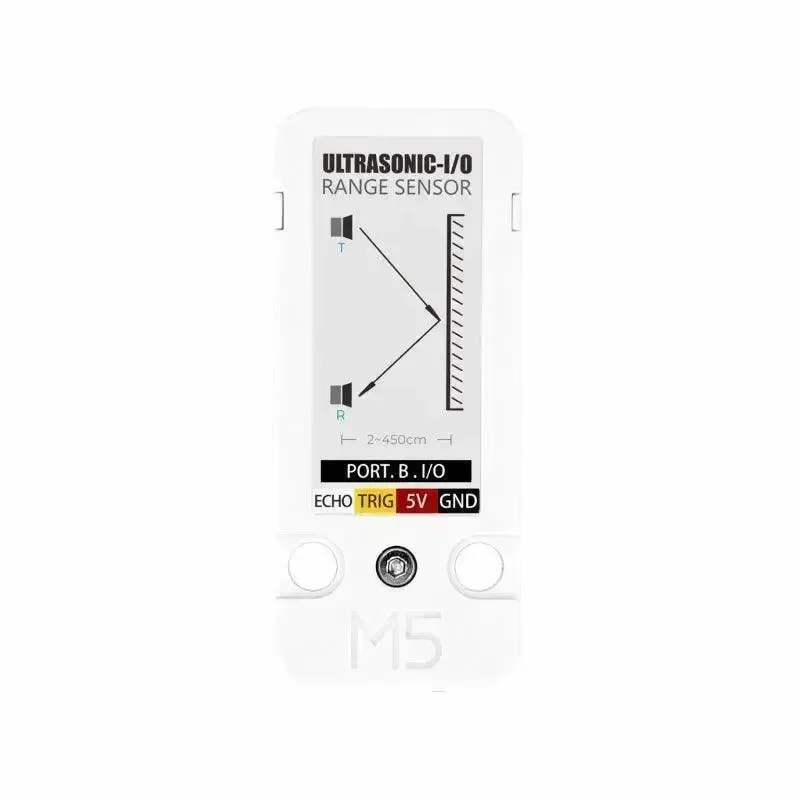

SONIC IO -yksikkö määrittää etäisyyden kohteeseen mittaamalla pulssisignaalien lähettämisen ja vastaanottamisen välisen ajan. Ohjaamalla GPIO-nastoja käyttäjät voivat suoraan saada etäisyysarvon anturista.
SONIC IO -yksikön etuna on sen GPIO-liitäntä, joka mahdollistaa suoran ohjauksen ja pääsyn etäisyysmittaustoimintoihin. Tämä helpottaa integrointia ja tarjoaa joustavuutta anturin käyttöönotossa eri järjestelmissä tai projekteissa.
Tämä moduuli soveltuu hyvin erilaisiin sovelluksiin, jotka vaativat tarkkoja etäisyysmittauksia, kuten robotiikan esteiden välttämiseen ja nesteen tason mittaukseen. Robotiikassa sitä voidaan käyttää kohteiden havaitsemiseen tietyllä etäisyysalueella, mikä mahdollistaa tehokkaan navigoinnin ja esteiden välttämisen. Nesteen tason mittauksessa SONIC IO -yksikkö mahdollistaa kosketuksettoman nestetason mittauksen säiliöissä tai astioissa.
Huomautus: Kun mittausetäisyys on yli 3,5 m, etäisyysmittaustiedon vasteessa voi esiintyä pientä viivettä.
Tuotteen ominaisuudet
- RCWL-9620
- GPIO-viestintäliitäntä
- Mitta-alue: 2 cm – 450 cm
- Suojaava kotelo
- Sisäänrakennettu lämpötilan kompensointi, vähentää lämpötilan aiheuttamaa poikkeamaa
- Tuki UIFlow-alustalle

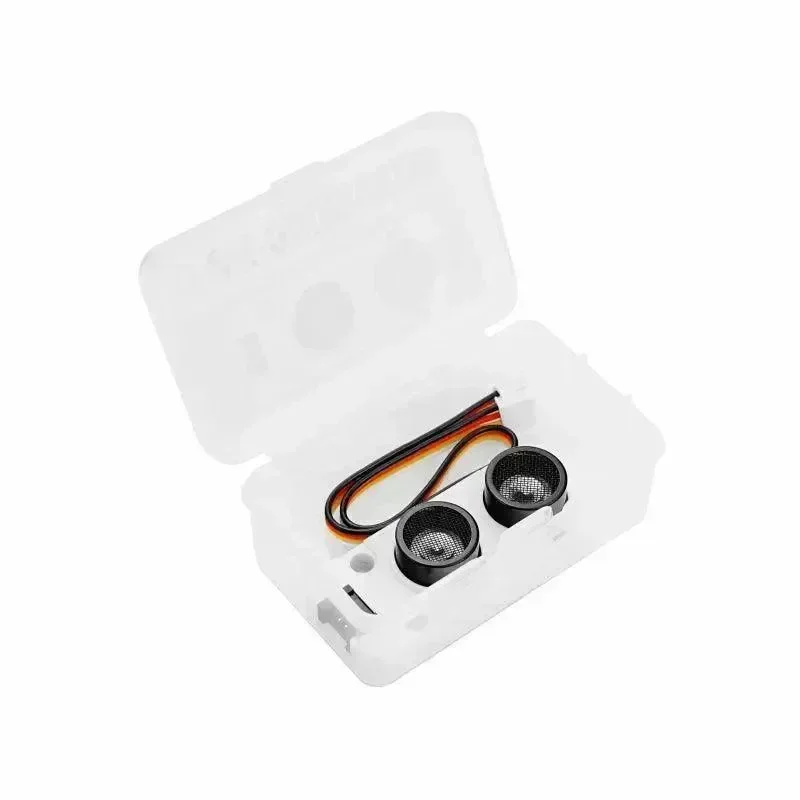

Sisältää
- 1x Yksikkö UNIT SONIC IO
- 1x HY2.0-4P kaapeli (20 cm)
Sovellukset
- Robotin esteiden välttäminen
- Nesteen tason mittaus
- Istuinasennon tunnistus
Tekniset tiedot
| Tekniset tiedot | Parametrit |
|---|---|
| Ultraäänietäisyyden mittauspiiri | RCWL-9620 |
| Mitta-alue | 2 cm – 450 cm |
| Anturin mitat | 16 mm |
| Vastaanotto-/lähetytaajuus | 40 kHz |
| Vastaanoton herkkyys | -65 dB |
| Kohdistuskulma | 60° |
| Mittauksen tarkkuus | ±2 % |
| Mittausaika | 50 ms |
| Käyttövirta | 3 mA |
| Nettopaino | 11,5 g |
| Bruttopaino | 26 g |
| Tuotteen koko | 56 * 24 * 15 mm |
| Pakkauskoko | 76 * 47 * 29 mm |
