M5Stack Stamp-AddOn C6 — Wi-Fi 6 ESP32-P4-projekteihisi
M5Stack Stamp-AddOn C6 on tarkoitukseen suunniteltu langaton laajennusmoduuli, joka laajentaa saumattomasti ESP32-P4-pohjaisten alustojen kuten Stamp-P4:n ja Tab5:n Wi-Fi-yhteyksiä. ESP32-C6-MINI-1-N4:n voimin se tarjoaa Wi-Fi 6 (802.11ax) 2,4 GHz:llä merkittävästi parannetulla läpäisykyvyllä ja energiatehokkuudella verrattuna Wi-Fi 4/5 -vastineisiin.
Moduuli kommunikoi isäntä-ESP32-P4:n kanssa nopean 0,4 mm askelvälin 20-nastaisen SDIO-liitännän kautta, tarjoten suoran, pienen viiveen väylän, joka siirtää kaiken langattoman pinon käsittelyn omistetulle C6-sirulle — vapauttaen P4:n kaksiytimisen RISC-V-suorittimen laskentatehoa vaativiin tehtäviin kuten edge AI -päätelmät, kameravirta tai teollisuuden HMI-renderöinti.
Täysin tuettu sekä UiFlow2:lla että Arduino IDE:llä, Stamp-AddOn C6 integroituu olemassa oleviin M5Stack-työnkulkuihin vähäisellä konfiguroinnilla, tehden siitä ihanteellisen langattoman rinnakkaisprosessorin älyporteille, teollisuuden HMI-päätteille ja edge AI -solmuille.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Moduulimalli | Stamp-AddOn C6 P4:lle |
| Ydinohjain | ESP32-C6-MINI-1-N4 |
| Suoritinarkkitehtuuri | RISC-V 32-bittinen, yksiytiminen suorituskykyinen @160 MHz + vähävirta-ydin @20 MHz |
| Flash-muisti | 4 MB (SPI, sisäinen) |
| Wi-Fi-standardi | Wi-Fi 6 (IEEE 802.11ax), 2,4 GHz, 20 MHz kaistanleveys |
| Taaksepäin yhteensopiva Wi-Fi | 802.11b/g/n (Wi-Fi 4) |
| Bluetooth | Bluetooth 5.0 LE (ESP32-C6-järjestelmäpiirin kautta) |
| IEEE 802.15.4 | Thread 1.x, Zigbee 3.0 |
| Isäntäliitäntä | SDIO 2.0, 0,4 mm askelväli, 20-nastainen FPC-liitin |
| Kohdealusta | M5Stack Stamp-P4 (ESP32-P4) |
| Käyttöjännite | 3,0 V – 3,6 V (suositus 3,3 V) |
| Käyttövirta (Wi-Fi 6 vastaanotto) | ~32 mA tyypillinen |
| Syväunivirta | ~20 µA |
| Käyttölämpötila | -40 °C – +85 °C |
| Moduulin mitat | ~18,0 × 26,0 mm (piirilevy, liittimen kanssa) |
| Kehitystuki | UiFlow2, Arduino IDE, ESP-IDF |
| Sertifiointi | CE, FCC (ESP32-C6-MINI-1-moduulin kautta) |
Kortin asettelu & liitäntäopas
Stamp-AddOn C6 on suunniteltu erityisesti liitettäväksi M5Stack Stamp-P4 (ESP32-P4) -isäntäkortteihin omalla SDIO-liittimellään:

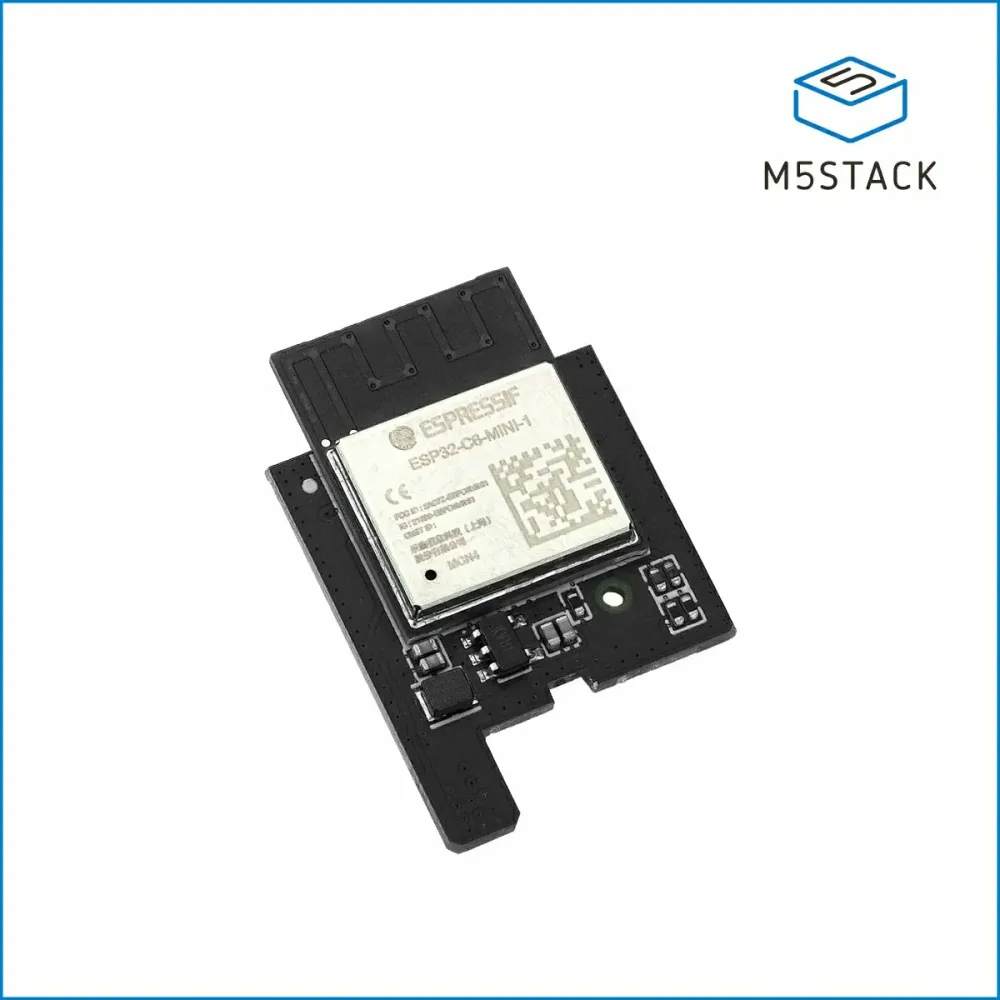

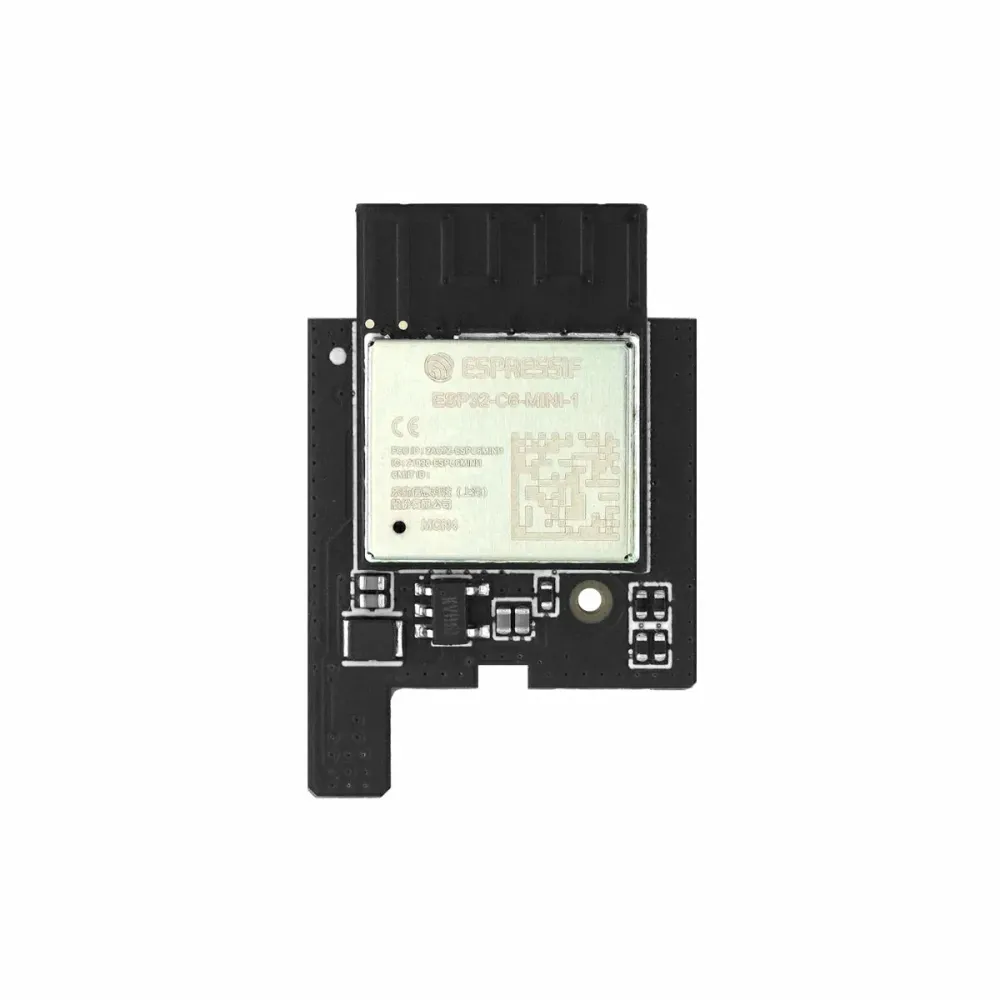

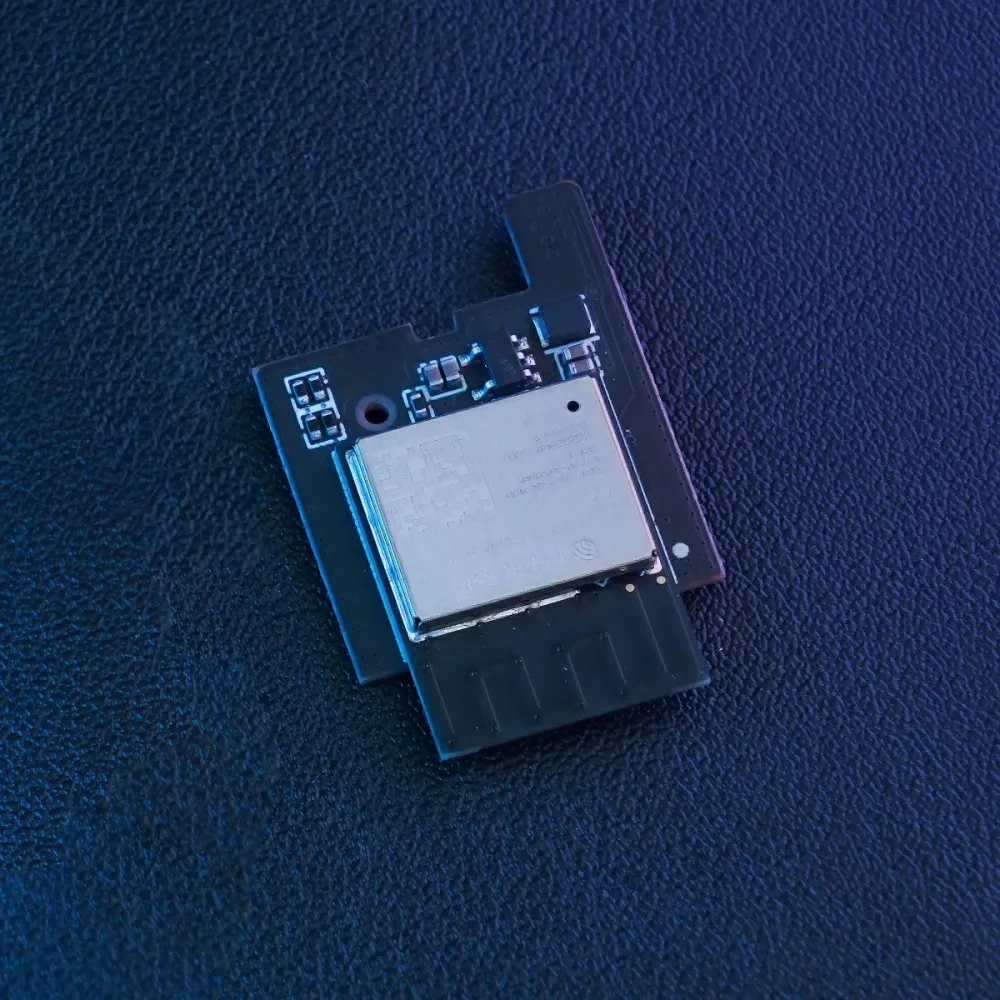

- ESP32-C6-MINI-1-N4-moduuli — Keskelle sijoitettu Wi-Fi 6 -järjestelmäpiiri integroidulla piirilevyn antennilla; hoitaa kaikki 2,4 GHz RF-käsittelyt itsenäisesti P4-isäntäkortista riippumatta

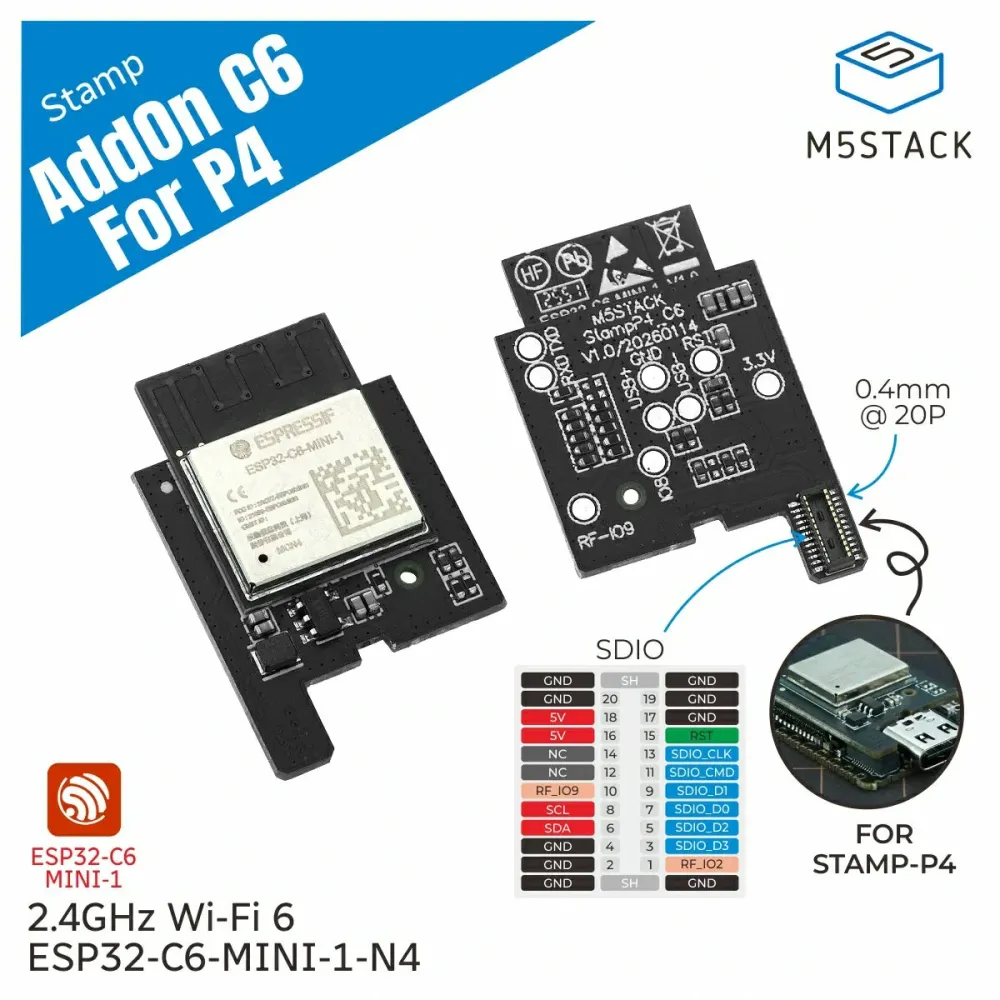

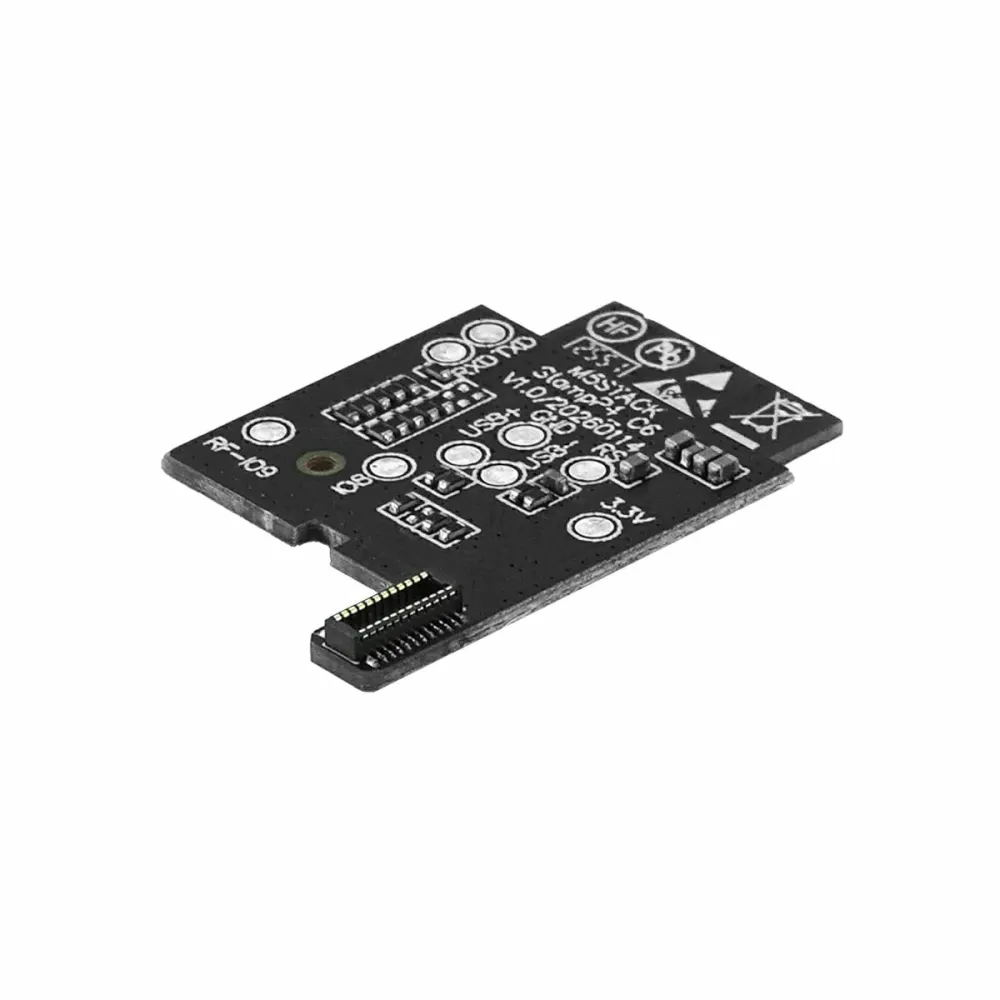

- 20-nastainen SDIO-liitin (0,4 mm askelväli) — Alapuolen FPC-liitin kantaa SDIO2-datalinjat (D0–D3), CMD, CLK ja virtakiskot; vastaa suoraan ESP32-P4:n SDIO2-liitäntää (G8–G13)
- SDIO-signaalilinjat — SDIO2_D0/D1/D2/D3, SDIO2_CMD, SDIO2_CK suoraan kytketty ESP32-P4:n nastoihin G11, G10, G9, G8, G13, G12 vastaavasti
- Virtasyöttö — 3,3 V ja GND syötetään SDIO-liittimen kautta isäntälevyltä; erillistä virtalähdettä ei tarvita
- Käynnistys / Reset-ohjaus — EN (reset) ja GPIO9 (boot strapping) käytettävissä laiteohjelmiston lataustilaa varten
- Piirilevyn antenni — Integroitu ESP32-C6-MINI-1 moduuliin; pidä antennialue vapaa maatasoista tai metallisista esteistä optimaalisen RF-suorituskyvyn saavuttamiseksi
- Kiinnitys — Piirilevy suunniteltu suoraan liitettäväksi Stamp-P4 laajennusliittimeen; ei tarvita lisälaitteita tai kaapelointia
Sovellusesimerkit
1. Pikakäynnistys — SDIO Wi-Fi ESP32-P4:llä ESP-IDF:llä
Stamp-AddOn C6 hyödyntää ESP32-P4:n natiivin SDIO2-isäntäoheislaitteen. Käytä ESP-IDF:n hosted-ajuria alustamaan Wi-Fi C6-apuprosessorin kautta:
// ESP-IDF: Alusta SDIO-pohjainen Wi-Fi apuprosessori (ESP32-C6) // menuconfigissa: CONFIG_ESP_WIFI_STATIC_RX_BUFFER_NUM, ota SDIO-orja käyttöön #include "esp_hosted_api.h" #include "driver/sdmmc_host.h" void app_main(void) { // Määritä SDIO-isäntä ESP32-P4:ssä (SDIO2, pinnit G8~G13) sdmmc_host_t host = SDMMC_HOST_DEFAULT(); host.slot = SDMMC_HOST_SLOT_1; sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT(); slot_config.clk = 12; // G12 = SDIO2_CK slot_config.cmd = 13; // G13 = SDIO2_CMD slot_config.d0 = 11; // G11 = SDIO2_D0 slot_config.d1 = 10; // G10 = SDIO2_D1 slot_config.d2 = 9; // G9 = SDIO2_D2 slot_config.d3 = 8; // G8 = SDIO2_D3 slot_config.width = 4; // Alusta ESP-Hosted kuljetuskerros esp_hosted_init(); // Yhdistä Wi-Fi:hin C6 langattoman apuprosessorin kautta wifi_config_t wifi_cfg = {
