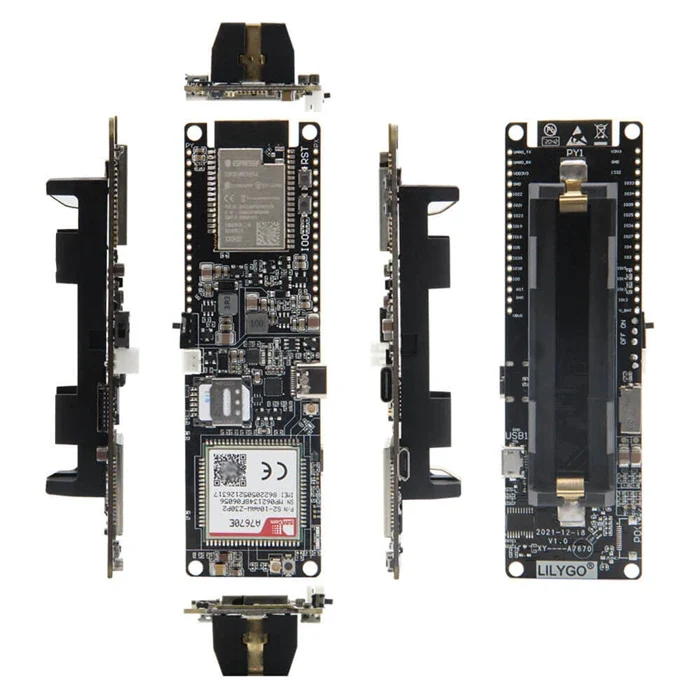

LILYGO T-A7670E R2 langaton moduuli on ESP32 + 4G LTE Cat.1 langaton kehityskortti, joka on suunniteltu matkapuhelin-IoT:lle, etävalvonnalle, telemetrialle, teolliselle tiedonsiirrolle, älypäätteille ja sulautetuille yhteysprojekteille. Se yhdistää ESP32-mikrokontrollerin ja A7670E-R2-matkapuhelinmoduulin, tarjoten kompaktin alustan projekteihin, jotka tarvitsevat langatonta verkottumista Wi-Fi:n ulkopuolella.
Tämä tuote sisältää kaksi tyyppivaihtoehtoa: GPS:llä ja ilman GPS:ää. Molemmat versiot perustuvat samaan T-A7670E-R2-moduuliin ja toimitetaan ydinsarjan LTE-lisävarusteiden kanssa, kun taas GPS-versio lisää erillisen GPS-antennin sijaintitietoisiin sovelluksiin, kuten seurantaan, kaluston valvontaan, kenttätiedonkeruuseen ja mobiilivarojen raportointiin.
Tärkeää: Joissakin virallisissa kuvissa näkyvä SIM-kortti ei sisälly pakkaukseen, eikä pakkauksessa ole 18650-paristoa.
Ominaisuudet
- ESP32-pohjainen 4G LTE Cat.1 kehityskortti matkapuhelin-IoT:lle ja langattomalle viestinnälle.
- A7670E-R2 langaton moduuli luotettavaan laajakaistadata-yhteyteen.
- Kaksi tyyppivaihtoehtoa: GPS:llä ja ilman GPS:ää.
- GPS-ominaisuudella varustettu versio sijaintitietoisiin sovelluksiin ja seurantaprojekteihin.
- LTE-antenni sisältyy molempiin versioihin matkapuhelinyhteyttä varten.
- PH2.0mm virtakaapeli sisältyy ulkoista virtayhteyttä varten.
- Kompakti kehitysmuoto, joka sopii prototyyppien tekoon ja sulautettuun integrointiin.
- ESP32-ekosysteemin tuki mukautetulle laiteohjelmistolle, matkapuhelinohjaukselle ja IoT-sovelluskehitykselle.
Tekniset tiedot
| Tuotesarja | LILYGO T-A7670E/G/SA R2 -sarja |
| Tämän ilmoituksen pääkortti | T-A7670E-R2 |
| Mikrokontrolleri | ESP32 |
| Matkapuhelinluokka | 4G LTE Cat.1 |
| Langaton | LTE-matkapuhelin, ESP32 langaton ohjausalusta |
| Variantit | GPS:llä / ilman GPS:ää |
| GPS-tuki | Saatavilla GPS-version mukana |
| Virtalisävaruste | PH2.0mm virtakaapeli sisältyy |
| Antenni | LTE-antenni sisältyy; GPS-antenni sisältyy vain GPS-version mukana |
| Paristomuistio | 18650-paristo ei sisälly pakkaukseen |
Sovellukset
- Matkapuhelinverkkoon kytkeytyvät IoT-päätteet etätiedonsiirtoon.
- Telemetria- ja valvontajärjestelmät, jotka käyttävät LTE-yhteyttä.
- Teollisuuden langattomat ohjaimet ja reunaviestintäsolmut.
- GPS-toimintoinen seuranta ja mobiiliraportointi GPS-version avulla.
- Älykkäät kenttälaitteet, jotka tarvitsevat varayhteyden Wi-Fi-peiton ulkopuolella.
- Upotettu prototypointi ja modeemin integrointi ESP32-pohjaisella ohjauslogiikalla.
Pakkaussisältö
| Tyyppi | Mukana toimitettavat osat |
|---|---|

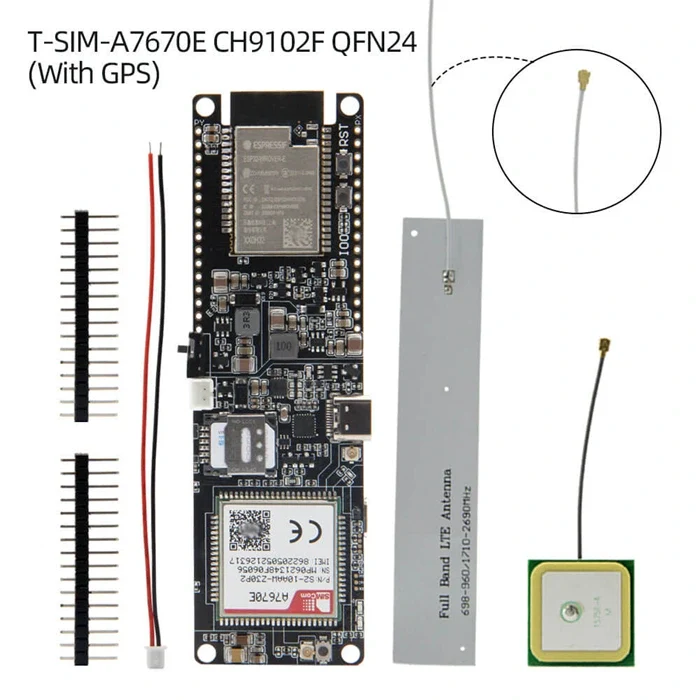

| GPS-versio | 1 x T-A7670E-R2 -moduuli, 1 x GPS-antenni, 1 x LTE-antenni, 1 x PH2.0mm virtakaapeli, 2 x nastaa |

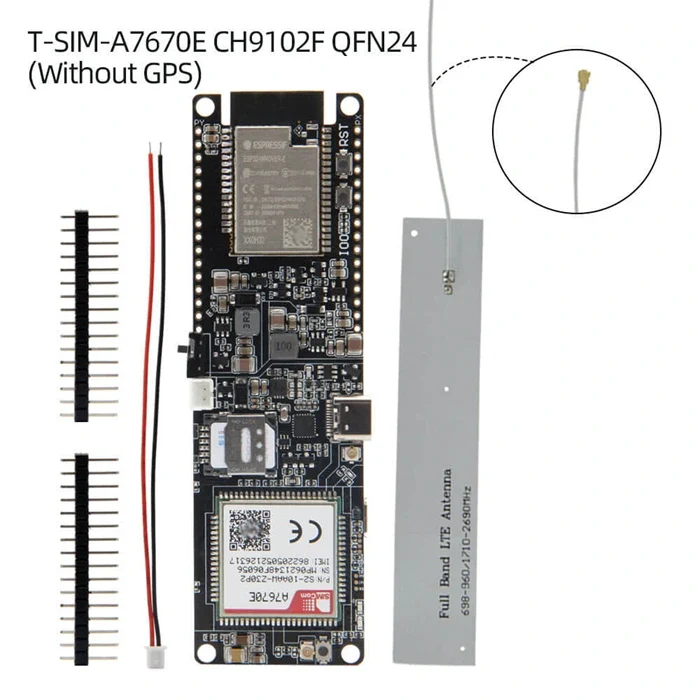

| ilman GPS:ää | 1 x T-A7670E-R2 -moduuli, 1 x LTE-antenni, 1 x PH2.0mm virtakaapeli, 2 x nastaa |
Huom:SIM-kortti ei sisälly toimitukseen eikä 18650-paristoa sisälly toimitukseen.
Muu sisältö
Miksi kaksi eri versiota on tärkeä
Jos projektisi tarvitsee vain matkapuhelin-LTE-viestintää, ilman GPS:ää oleva versio on yksinkertaisempi ja edullisempi valinta. Jos tarvitset paikannusta, reittiseurantaa, mobiilivarojen valvontaa tai kenttäpaikkatietoja, GPS-versio on parempi valinta, koska se sisältää GPS-antennin pakkauksessa.
ESP32 + matkapuhelinyhdistelmä
Tämä levy on erityisen hyödyllinen, koska se yhdistää ESP32-kehitystyönkulun ja 4G LTE Cat.1 -moduulin, tarjoten joustavan tavan rakentaa älykkäitä yhdistettyjä laitteita, jotka tarvitsevat pilvipalveluyhteyden, telemetrian tai kenttälevityksen.
Levitysmuistutus
Ennen levyn virran kytkemistä valmistele oikeat lisävarusteet käyttötarkoitustasi varten. Matkapuh
