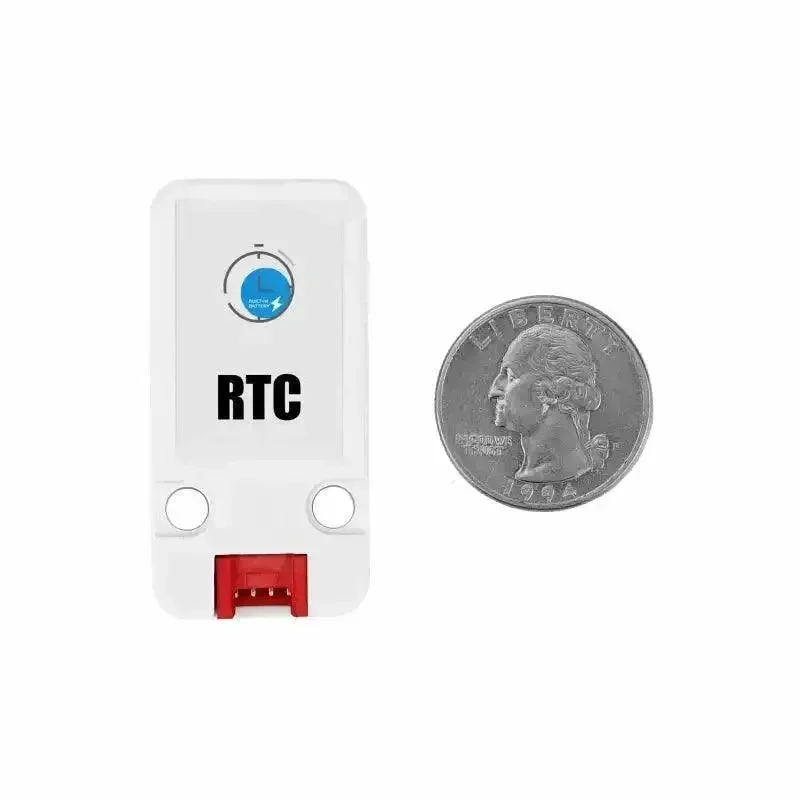

RTC (reaaliaikakello) -yksikkö on kätevä pieni ohjelmoitava moduuli, joka sisältää HYM8563vähävirtaisenCMOS reaaliaikakello-/kalenteripiirin. Se käyttää I2C-viestintäliitäntää tiedon vaihtoon ja ohjaukseen.

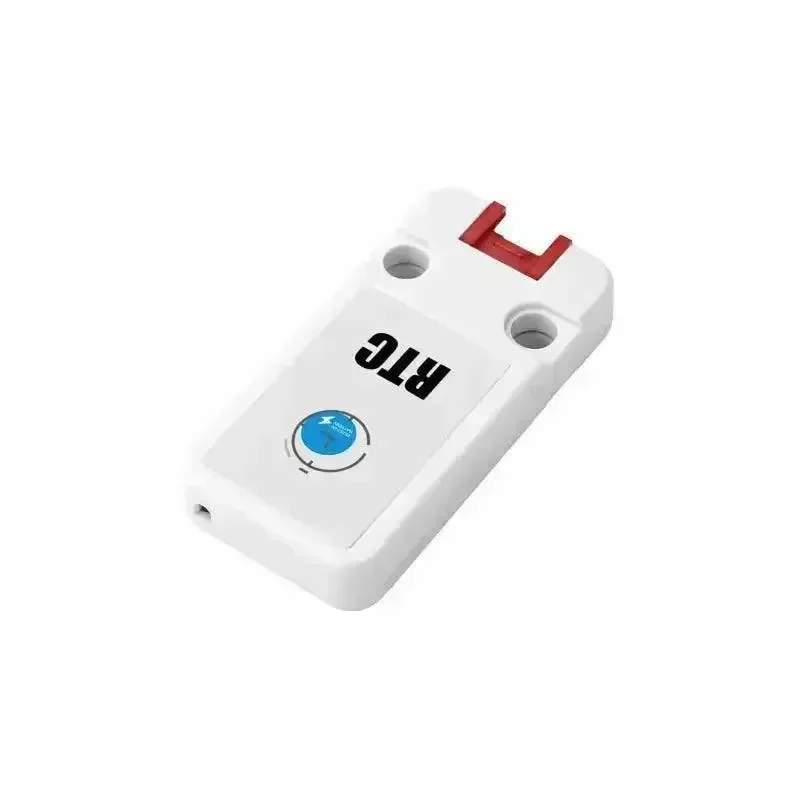

Moduuli on suunniteltu täyden suojakuoren kanssa, mikä on erinomaista koko piirin suojaamiseksi ja varmistamaan, että se toimii täydellisesti mahdollisimman pitkään. Tämä suojaava kotelo pitää RTC-yksikön turvassa ulkoisilta tekijöiltä, jotka voisivat aiheuttaa ongelmia, kuten pölyltä, kosteudelta ja fyysisiltä vaurioilta. Tämä auttaa varmistamaan, että se on luotettava pitkään! I2C-viestintäliitännän ansiosta RTC-yksikkö voidaan helposti lisätä olemassa oleviin järjestelmiin, mikä helpottaa viestintää ja synkronointia muiden laitteiden tai moduulien kanssa.
RTC-yksikkö sopii erinomaisesti kaikenlaisiin sulautettuihin järjestelmiin, instrumentteihin ja laitteisiin, joissa tarvitaan tarkkaa ja luotettavaa reaaliaikakelloa. Se on erinomainen viiteaika-aikaperusteisille toiminnoille, aikataulutukselle, tietojen kirjaamiselle, tapahtumien laukaisemiselle ja muille aikakriittisille toiminnoille!
RTC:n rooli
Suurimmassa osassa MCU:ita on sisäänrakennetut ajastimet, jotka yleensä alkavat toimia automaattisesti, kun laitteisto käynnistyy, ja nollautuvat, kun laitteisto sammutetaan. Sisäänrakennettu ajastin pystyy hoitamaan joitakin yksinkertaisia ajoitustehtäviä, mutta jos haluamme toteuttaa tietojen aikaleiman tallennuksen, kellon, herätyskellon ja muita aikajaksofunktioita, järjestelmästä riippumaton RTC on paras valinta.
Ominaisuudet
- Tukee sekunti/minuutti/tunti/päivä/kuukausi/vuosi -aikatietojen lukemista ja kirjoittamista
- 32,768 kHz:n tarkka kello-kide, joka vähentää merkittävästi aikaeroja
- Vähävirrankulutus, nappiparistot voivat toimia jatkuvasti vuosia
- Sisältää vuosisadan merkin
- I2C-viestintäliitäntä

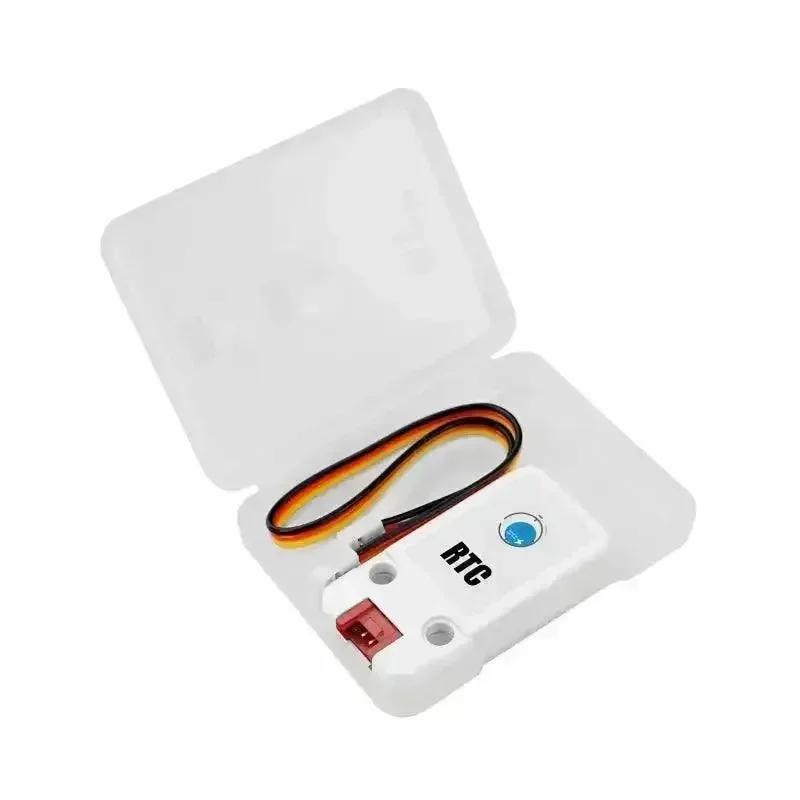

Sisältää
- 1x Unit RTC
- 1x nappiparisto (38mAh)
- 1x HY2.0-4P kaapeli
Sovellukset
- Kello, herätyskello
- Virran katkaisun aikainen synkronointi
Tekniset tiedot
| Tekniset tiedot | Parametrit |
|---|---|
| Kellopiiri | HYM8563 |
| Kide-taajuus | 32,768 kHz |
| Viestintäliitäntä | I2C, osoite: 0x51, väylän maksiminopeus 400Kbps |
| Virtalähteen jännite | 5V DC |
| Netto paino | 4,1 g |
| Bruttopaino | 8,3 g |
| Tuotteen mitat | 48 * 24 * 8 mm |
| Pakkauksen koko | 67 * 53 * 12 mm |
