M5Stack QR-koodinlukuyksikkö

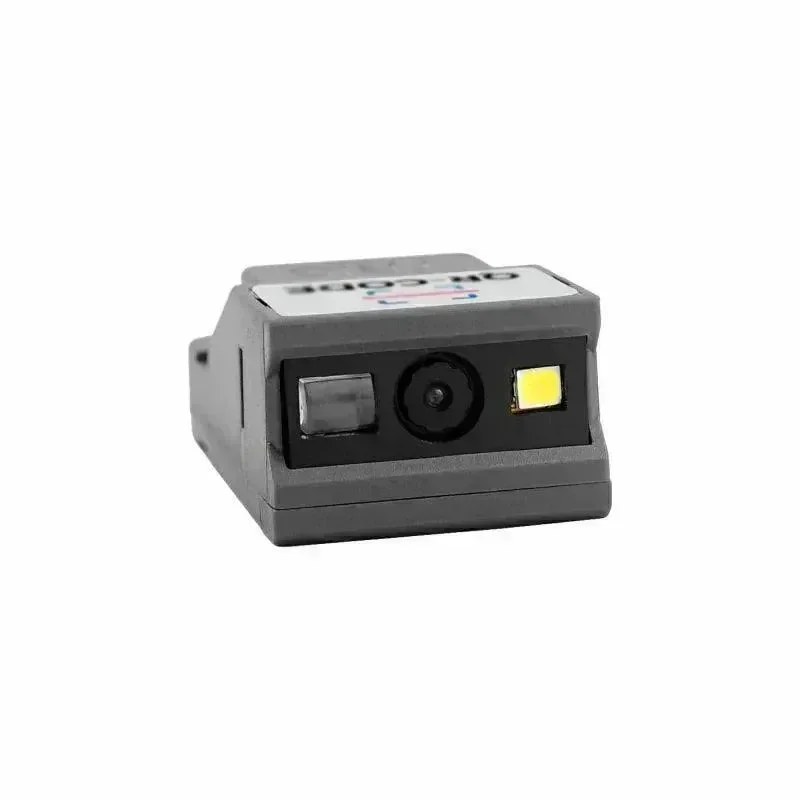

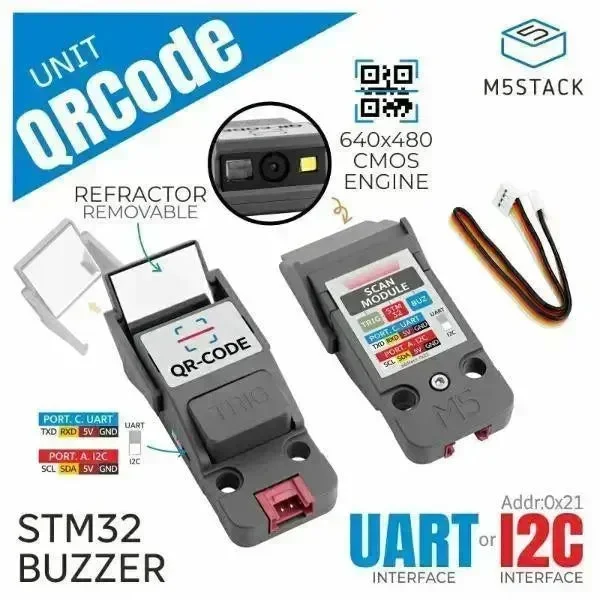

🧩 QRCode-yksikkö on kompakti ja integroitu 1D/2D viivakoodinlukumoduuli, joka yhdistää korkean resoluution 640×480 CMOS QR -kuvausmoottorin ja STM32F030 MCU:n väylän muunnosta varten. Siinä on fyysinen kytkin saumattomaan vaihtoon I2C- ja UART-viestintäliitäntöjen välillä.

📷 Skanneri tukee 3 tyyppiä QR-koodeja ja 8 tyyppiä 1D viivakoodeja, joita käytetään yleisesti logistiikassa, vähittäiskaupassa ja valmistuksessa. Siinä on laiteohjelmiston päivitysliitäntä, skannauksen laukaisupainike, sisäänrakennettu summeri ja LED-valaistus tähtäystä ja palautetta varten. Summeri ja vihreä LED tarjoavat ääni- ja valovihjeitä kohdistuksen ja tähtäyksen avuksi.

⚙️ QRCode-yksikkö voidaan ohjelmoida manuaaliseen laukaisutilaan tai automaattiseen jatkuvaan skannaukseen. Se sopii erinomaisesti materiaalivirran seurantaan, varastonhallintaan ja älykkäisiin vähittäiskauppajärjestelmiin.

⚠️ Vaihtaaksesi UART-tilaan: Sammuta laite, vaihda tilakytkin UART-asentoon, pidä TRIG-painiketta painettuna 2 sekuntia laitteen käynnistyessä. Vapauta, kun käynnistys on valmis. Tarvittaessa ota yhteyttä tekniseen tukeen.

🔧 Tärkeimmät ominaisuudet

• 🧠 STM32F030F4P6 @ 32-bittinen ARM Cortex-M0 -prosessori
• 📷 Tukee 3 tyyppiä QR-koodeja ja 8 tyyppiä 1D viivakoodeja
• 🔄 Laiteohjelmisto päivitettävissä

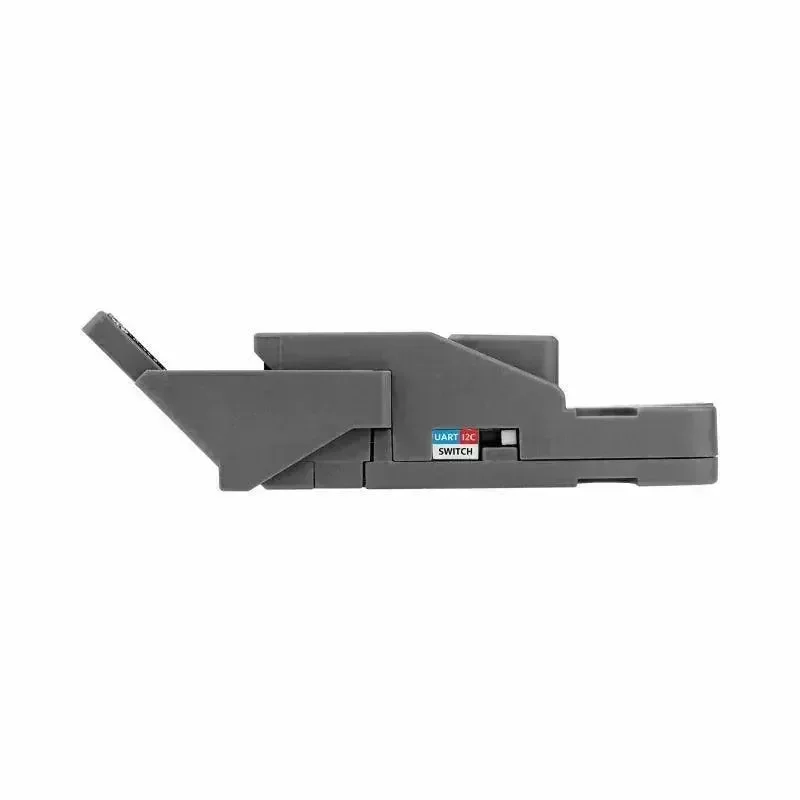

• 🔌 I2C/UART -viestintäliitännän kytkin
• 🔊 Sisäänrakennettu summeri äänimerkeille
• 💡 Integroitu valkoinen LED valaistukseen
• 🎯 Korkean resoluution kuvantaminen tarkennus- ja tähtäysindikaattoreilla

📦 Paketin sisältö

• 1 × QRCode-yksikkö

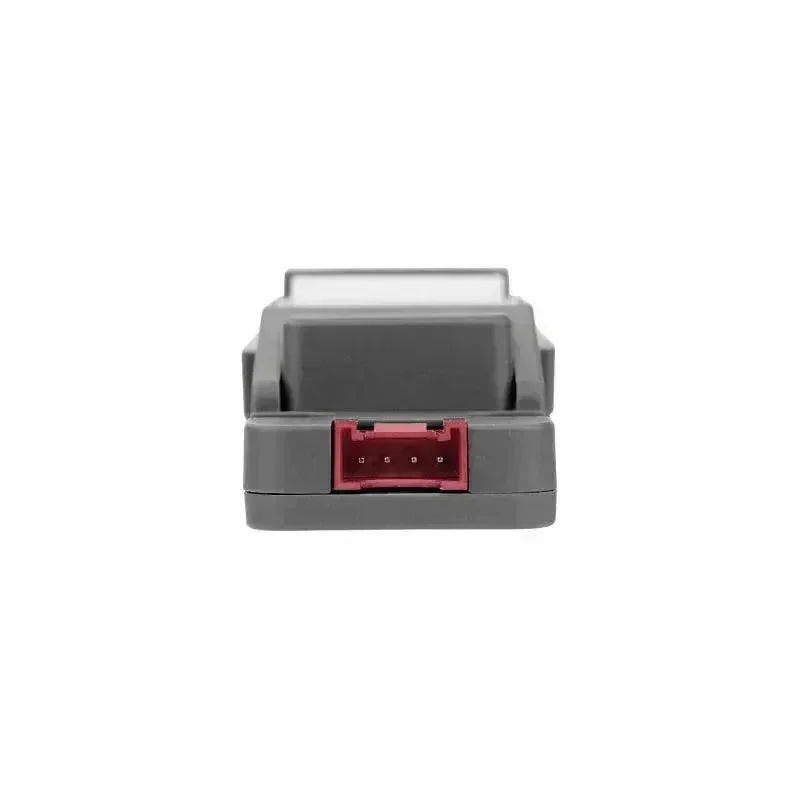

• 1 × HY2.0-4P kaapeli (20cm)

💡 Valinnainen taittava skannauspää voidaan asentaa säätämään skannauskulmaa, kuten yllä on esitetty.

🚀 Sovellukset

• 📦 Materiaalivirran seuranta
• 🛒 Vähittäismyyntikassa ja varastonhallinta
• 🏭 Valmistus- ja tuotantolinjan skannaus

📊 Tekniset tiedot

Tekniset tiedot	Yksityiskohdat
MCU	STM32F030F4P6 @ 32-bittinen ARM Cortex-M0
Anturi	640×480 CMOS
Valaistus	Valkoinen LED
Tähtäys	Vihreä LED
QR-koodityypit	PDF417, QR-koodi, Data Matrix
1D viivakoodityypit	Code39, Code93, Code128, EAN-13, EAN-8, UPC-A, UPC-E, Interleaved 2 of 5
Lukutarkkuus	≥5mil
Tulostuskontrasti	≥20%
Skannauskulma	Kallistus ±55°, poikkeama ±55° (säädettävissä refraktorilinssillä)
Viestintä	I2C (0x21) tai UART
Kuoren materiaali	Muovi (PC)
Tuotteen koko	65.8 × 18.4 × 15.8 mm
Pakkauksen koko	136 × 92 × 16 mm
Tuotteen paino	14 g
Pakkauksen paino	19.4 g

📐 Kaaviot

• Unit QRCode -kaaviot PDF

📄 Tietolehdet

• QRCode-moduulin tekniset tiedot

💻 Ohjelmistotuki

Arduino

• I2C-tilan testiohjelma
• UART-tilan testiohjelma

UiFlow1

• UiFlow1-dokumentaatio

UiFlow2

• UiFlow2-dokumentaatio

📡 Protokollat

• I2C-protokolla
• Ohjausohje
• Käyttöopas
