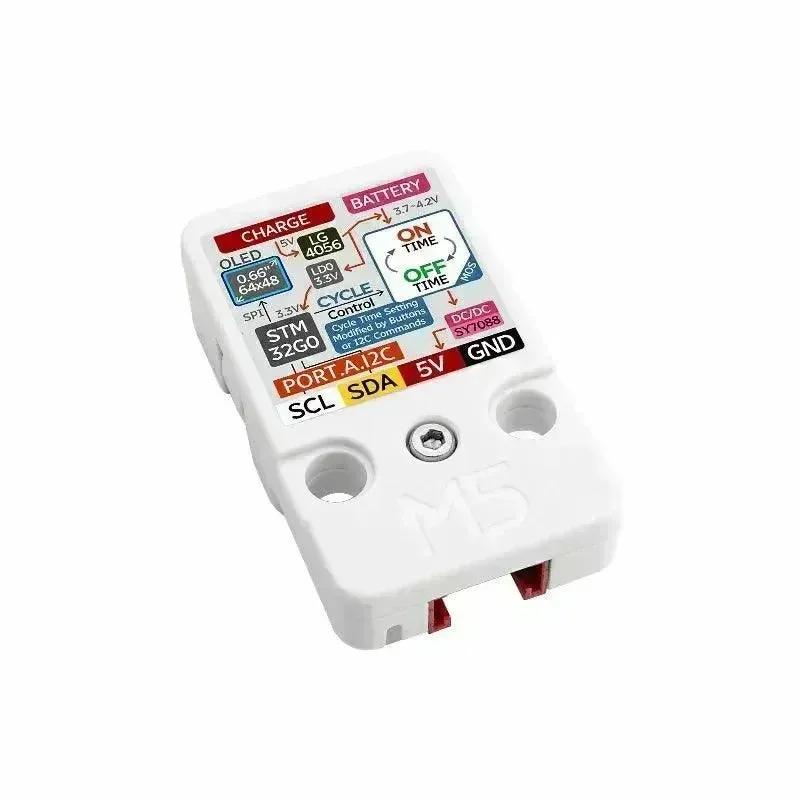

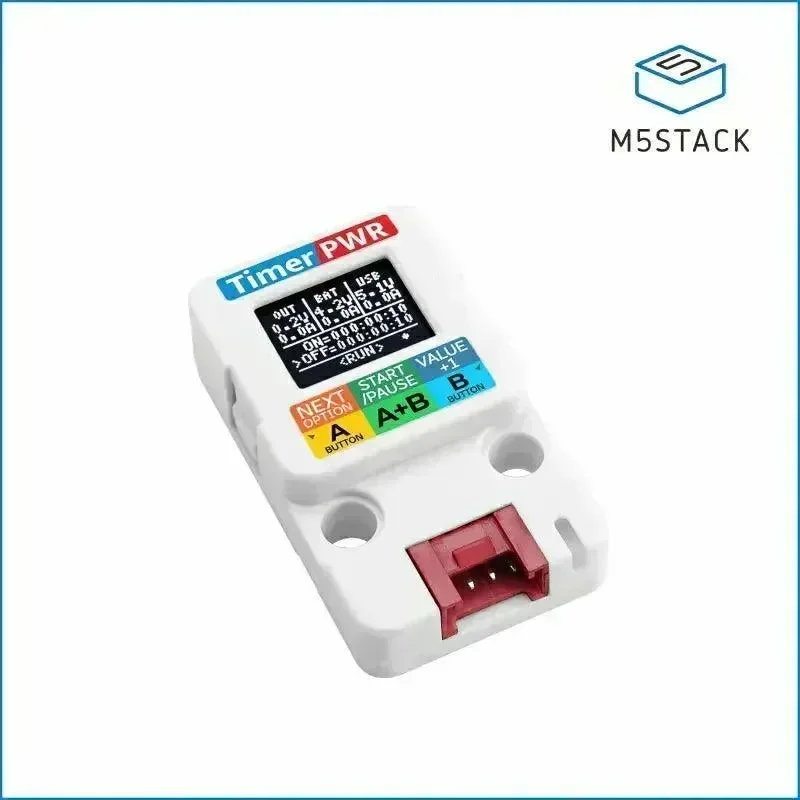

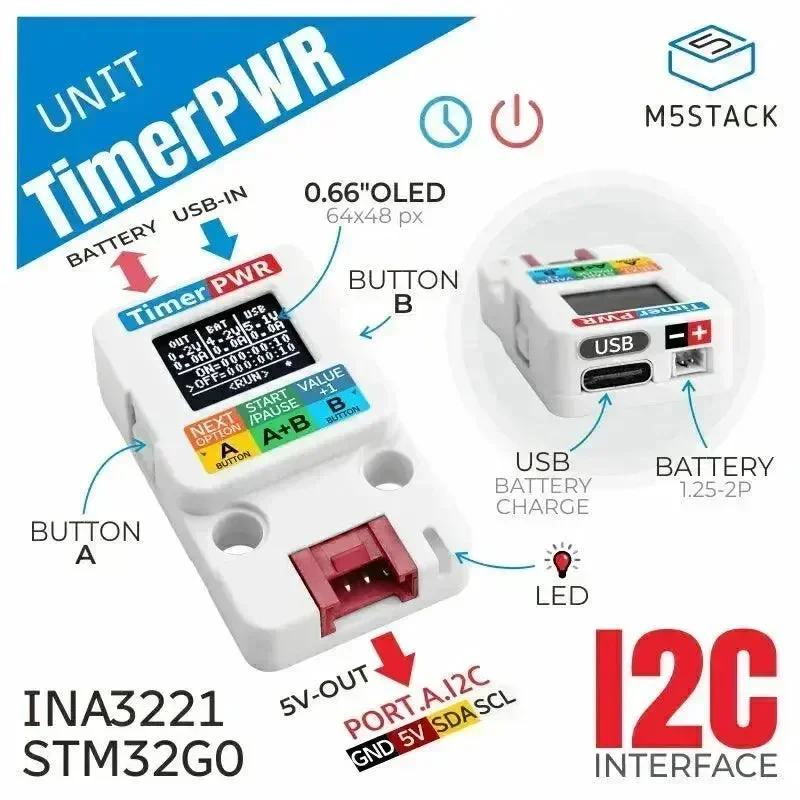

TimerPWR-yksikkö on ajastettu virtalähde, joka tarjoaa useita toimintoja, mukaan lukien lataus ja purku, ajastettu kytkentä, näytön näyttö ja boost-lähtö. Laitteessa on sisäinen STM32-mikrokontrolleri, joka toteuttaa RTC:n ja kokonaisohjauksen, jolloin käyttäjät voivat asettaa automaattiset virran päälle/pois -ajat tarpeen mukaan. Laite saa virtansa Type-C-liitännän kautta ja se voidaan liittää ulkoiseen ladattavaan akkuun 1.25-2P-liitännän kautta. Yksikössä on sisäänrakennettu akun latauspiiri, joka tukee 330 mA:n latausvirtaa. Lisäksi yksikkö sisältää integroidun DCDC-boost-piirin, joka tarjoaa 5V/800mA (1400mA @ 1C akun teho) virtalähdön ulkoisille laitteille Grove-portin kautta. Lisäksi INA3221-anturi on integroitu suunnitteluun, mikä mahdollistaa virran sisään- ja ulostulon reaaliaikaisen seurannan sekä jännitteen. Yksikössä on 0,66 tuuman OLED-näyttö ja kaksi sivupainiketta käyttäjän vuorovaikutusta varten, jolloin käyttäjät voivat helposti tarkastella järjestelmän reaaliaikaista tilaa ja muuttaa asetuksia. Parametreja, kuten virran päälle/pois -asetuksia, voidaan säätää sivupainikkeilla tai I2C-väylän kautta Grove-liitännän I2C-komentojen avulla. Tämä tuote sopii älykoteihin, teollisuusautomaatioon ja ajastettuihin ohjauslaitteisiin.
M5Stack Timer Power -yksikön opas
M5Stack TimerPWR -yksikön käyttö: Täydellinen ominaisuuksien opas
Ominaisuudet
- RTC-syklin ajoitusohjaus
- Paristokäyttö
- Sisäänrakennettu DCDC-boost-piiri
- Virta-/jännitemonitorointi
- OLED-näyttö

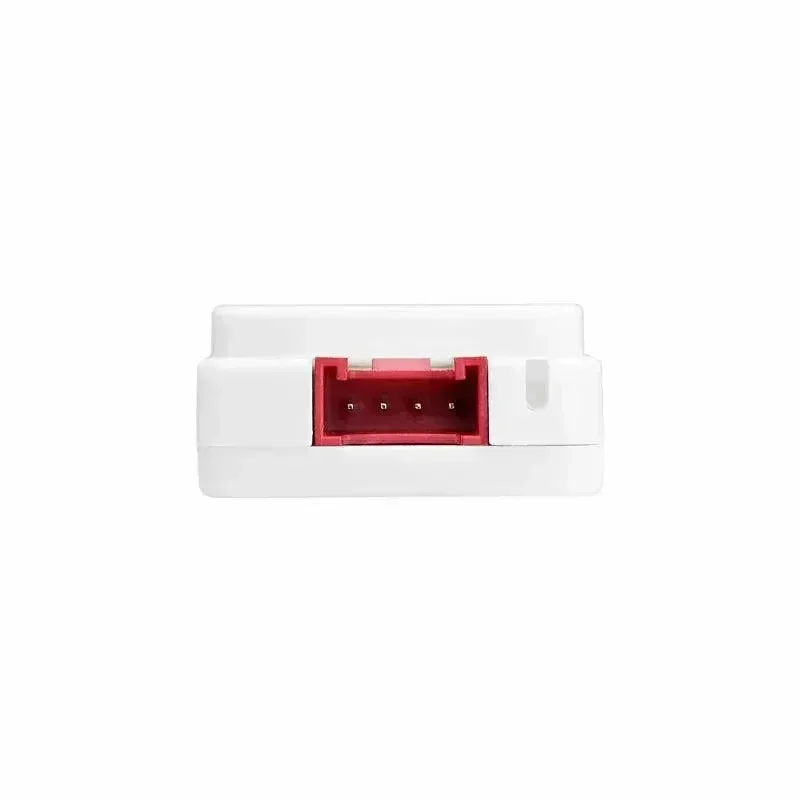

- Grove-liitäntä
- Painikkeella ohjattava virran päälle/pois -tila
Sisältää
- 1x TimerPWR-yksikkö
- 1x HY2.0-4P Grove -kaapeli (20cm)
Käyttökohteet
- Ajastetut ohjauslaitteet
- Kannettavat elektroniset laitteet
- Virtalähde anturisolmuihin
Tekniset tiedot
| Tekniset tiedot | Parametrit |
|---|---|
| MCU | STM32G031G8U6 |
| Tulojännite | Tukee 5V DC-tuloa (Type-C-liitännän kautta) |
| Lähtöjännite | Sisäänrakennettu DCDC-kohotuspiiri, ulostulo 5V ulkoisille laitteille |
| Akun virtalähde | 3,7V polymeerilitiumpatteri |
| Näyttöruutu | 0,66 tuuman OLED-näyttö, resoluutio 64×48, SPI-yhteys |
| Rajapinnat | Type-C-liitäntä: akun lataukseen (ei voi suoraan syöttää virtaa Grove-porttiin) Grove-liitäntä: ulkoisille antureille ja moduuleille, tukee viestintää ja virtalähtöä Akkuliitäntä: 1.25mm@2P |
| I2C-väylän osoite | 0x56 |
| Virranmittausanturi | INA3221 |
| Latausvirta | DC5V@330mA |
| Latauspiiri | LGS4056H |
| Latauslämpötila | 55°C |
| Grove-portin maksimi virta | Riippuu akun kapasiteetista ja purkuominaisuuksista, esim.: 1400mAh@1C 3.7V: DC4.96V@800mA 500mAh@1C 3.7V: DC4.97V@700mA 110mAh@1C 3.7V: DC5.03V@400mA |
| Valmiustilan virta | [email protected] |
| Käyttölämpötila | 0-40 °C |
| Tuotteen mitat | 40*24*11mm |
| Pakkauksen mitat | 136*92*14mm |
| Tuotteen paino | 7.6g |
| Pakkauksen paino | 12.9g |
