M5Stack MIDI-syntetisaattoriyksikkö (SAM2695) STEAM audiosyntetisaattori

🎧 Tuotteen yleiskatsaus – Unit Synth MIDI-äänimoduuli

Unit Synth on kompakti, suorituskykyinen 🎹 MIDI-äänisyntetisaattorimoduuli, joka on suunniteltu upotettuihin äänijärjestelmiin, elektroniseen musiikin tuotantoon ja interaktiivisiin äänisovelluksiin. Edistyneen SAM2695-syntetisaattoripiirin voimin se tukee standardia MIDI-protokollaa 🔌 UART-sarjaviestinnän kautta, mahdollistaen saumattoman integraation MIDI-ohjainten ja digitaalisten instrumenttien kanssa.

Suunniteltu reaaliaikaiseen äänisynteesiin, Unit Synth tarjoaa rikkaan, monikerroksisen äänen monikanavaisella instrumenttilähdöllä, muokattavalla 4-kaistaisella taajuuskorjaimella ja immersiivisillä kaiku-efekteillä. Sen sisäänrakennettu NS4150B Class-D -vahvistin takaa 🔊 kristallinkirkkaan äänenlaadun vähäisellä virrankulutuksella.

Olitpa rakentamassa DIY-syntetisaattoria, esiintymässä live-elektronisissa setteissä tai opettamassa äänisuunnittelua STEAM-luokassa, Unit Synth on ammattilaistason MIDI-äänen moduulisi.

✨ Unit Synthin ominaisuudet

• 🎵 SAM2695 MIDI-syntetisaattoripiiri korkealaatuiseen instrumenttien äänentuotantoon

• 🔗 UART-sarjaviestintä luotettavaan MIDI-datan siirtoon

• 🔊 Integroitu NS4150B Class-D -vahvistin tehokkaaseen ja selkeään äänenlähtöön

• 🎼 Täysi tuki standardille MIDI-protokollalle takaa laajan laiteyhteensopivuuden

• 🎚️ Monikanavainen instrumenttilähtö kerrostettuun äänisynteesiin

• 🎛️ Mukautettava 4-kaistainen taajuuskorjain, kaiku ja muut ääniasetukset

• 💻 Yhteensopiva suosittujen kehitysalustojen kuten Arduino, UIFlow ja muiden kanssa

📦 Mitä laatikossa on

Kaikki mitä tarvitset MIDI-äänisynteesin aloittamiseen:

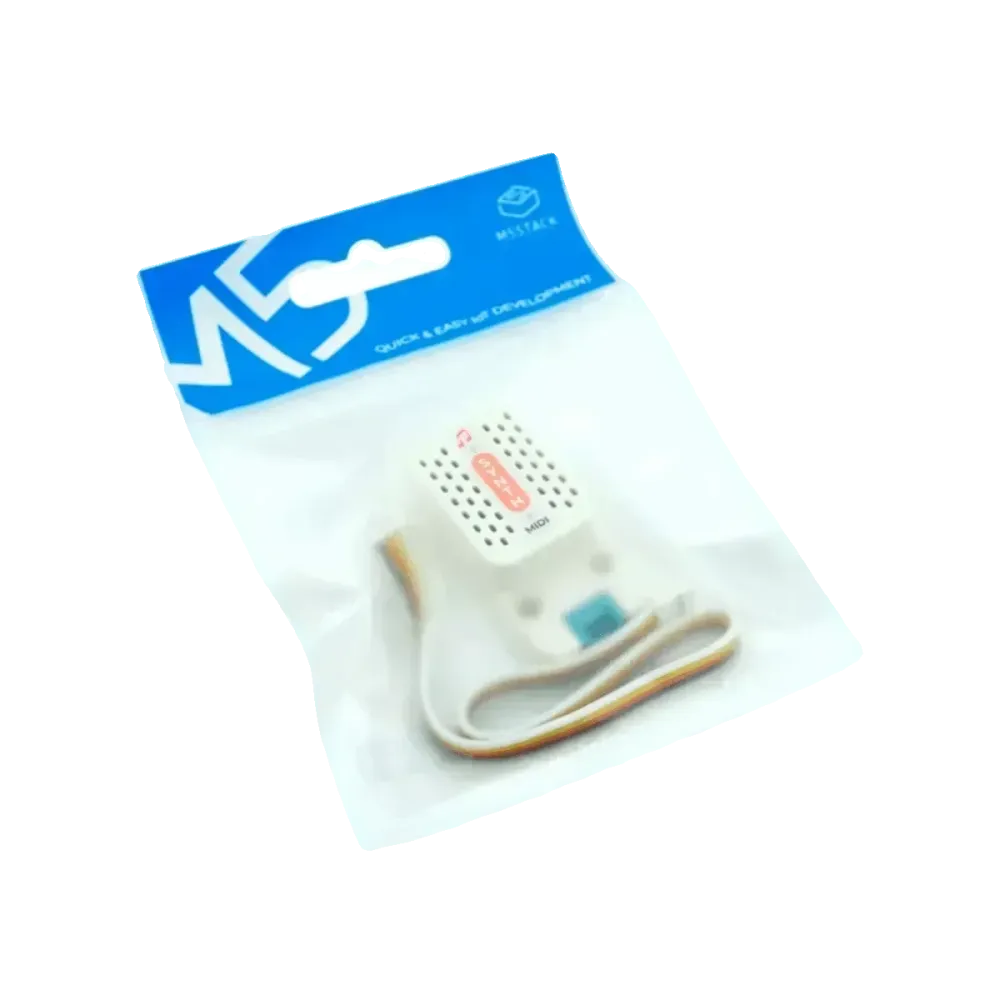

• 🎛️ 1 × Unit Synth -moduuli – kompakti ja tehokas MIDI-äänimoottori

• 🔌 1 × HY2.0-4P Grove -kaapeli (20cm) – helppoon plug-and-play -yhteyteen

🎯 Suositellut käyttötarkoitukset

Unit Synth sopii erinomaisesti monenlaisiin luoviin ja opetusympäristöihin:

• 🎤 Live-improvisaatio musiikkiesityksissä – laukaise reaaliaikaisia MIDI-ääniä lavalla

• 🎧 Ammattimainen musiikkituotanto ja äänisuunnittelu – integroi studiotyönkulkuihin

• 🎛️ Elektronisen musiikin lava-asennukset – rakenna modulaarisia syntikkariggejä tai MIDI-ohjaimia

• 🧪 STEAM- ja maker-kasvatusprojektit – opeta äänisynteesiä ja upotettua ääntä

📐 Tekniset tiedot

🔧 Määritykset	📊 Yksityiskohdat
🎵 Äänisynteesipiiri	SAM2695
🔊 Vahvistinpiiri	NS4150B
🎼 Ääniprotokolla	MIDI
🔈 Kaiutin tuki	8Ω @ 1W
🌡️ Käyttölämpötila	0 ~ 40°C
📏 Tuotteen koko	48,0 × 24,0 × 16,0 mm
⚖️ Tuotteen paino	10.1g
📦 Pakkauksen koko	138,0 × 93,0 × 17,0 mm
Bruttopaino	15.4g

Oppimateriaalit

• Kuinka liittää Unit Synth MIDI 5P-DIN -liitäntään

Piirikaaviot

• Lataa Unit Synth -kaaviot (PDF)

Nastakartta

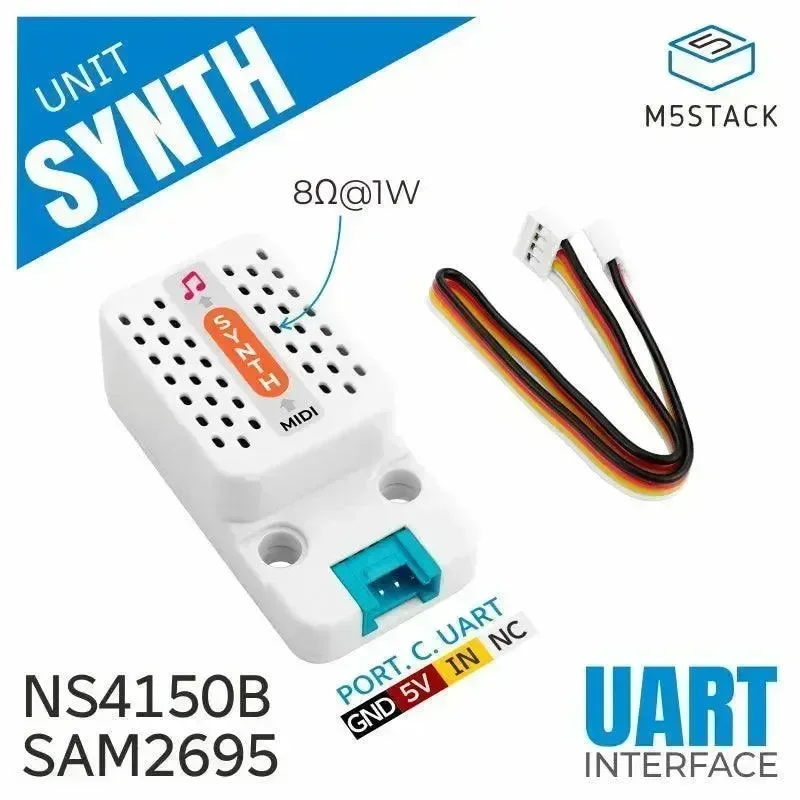

Grove-portin määritys

HY2.0-4P	Musta	Punainen	Keltainen	Valkoinen
PORT.C	GND	5V	UART_RX	NC

Moduulin mitat

Tekniset tiedot

• SAM2695-piirin tietolehti

Ohjelmisto & kirjastot

Arduino

• Unit Synth Arduino -kirjasto

UIFlow1

• UIFlow1-dokumentaatio

UIFlow2

• UIFlow2-dokumentaatio

Yhteensopivuus

Unit Synth on yhteensopiva laajan valikoiman M5Stack-ytimien kanssa, mukaan lukien CoreS3, Core2, AtomS3, StickC ja muut. Se yhdistetään PORT.C-portin kautta käyttäen UART-protokollaa, mikä tekee sen integroinnista modulaarisiin IoT- ja äänijärjestelmiin helppoa.
