LAN Module 13.2 on kehittynyt Ethernet-ohjainmoduuli, joka sisältää W5500 laitteistopohjaisen TCP/IP-ethernet-ohjaimen SPI-väylän kautta. Tämä moduuli tukee monia viestintäprotokollia, tehden siitä sopivan erilaisiin sovelluksiin, kuten teollisuusautomaatioon, esineiden internetiin (IoT), tiedonkeruuseen ja etävalvontaan.
LAN Module 13.2 sisältää sisäänrakennetun laitteistopohjaisen TCP/IP-ethernet-ohjaimen, nimeltään W5500, joka tukee useita viestintäprotokollia, kuten TCP, UDP ja IPv4, vastaten näin erilaisten sovellusympäristöjen moninaisiin vaatimuksiin. Lisäksi moduulissa on omistettu tallennusvälimuistialue, joka tehostaa Ethernet-datapakettien käsittelyä. Signaalieristetyn gigabitin muuntajan ansiosta LAN Module 13.2 muuntaa tehokkaasti RJ45-liitännän tulosignaalit sopiviksi lähtösignaaleiksi, saavuttaen sähköisen eristyksen ja vähentäen sähkömagneettista häiriötä. Tämä rakenne parantaa merkittävästi järjestelmän vakautta ja luotettavuutta.

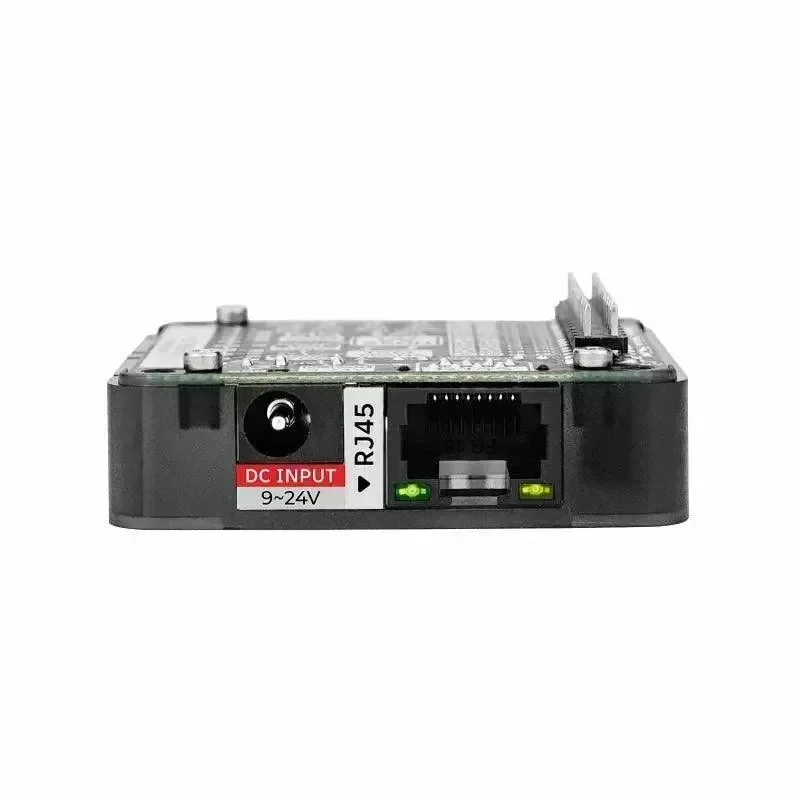

LAN Module 13.2 on suunniteltu tukemaan DC-JACK-liitäntää, jonka tulojännite vaihtelee 9–24 voltin välillä, sekä integroitua DC-DC buck -muunninpiiriä. Tämä kokoonpano virtahallinnan tehostamiseksi takaa myös luotettavan virtalähteen koko laitteelle. Moduulissa on sisäänrakennettu hyppylähtö, joka helpottaa sirun valintaa, mahdollistaen kahden moduulin pinottamisen samanaikaisesti kaksinkertaisen Ethernet-yhteyden saavuttamiseksi. Lisäksi siinä on VH3.96-liitäntä</strong, joka mahdollistaa lisälaajennuslaitteiden saumattoman integroinnin, lisäten joustavuutta sovelluskohtaisiin tarpeisiin.
LAN Module 13.2 toimii Ethernet-ohjaimen lisäksi monissa eri yhteyksissä, kuten Ethernetistä tukiasemaksi muuntamisessa, kevyissä verkkopalvelinoperaatioissa sekä RS485:n muuntamisessa Ethernet-datansiirtoyksiköiksi(DTU:t). Tämä moduuli mahdollistaa monipuolisen tiedonsiirron ja yhteyksien muodostamisen, tarjoten käyttäjille joustavia ratkaisuja.
Esimerkkejä
Arduino
-
LAN-moduuli 13.2 kirjasto
-
LAN-moduuli 13.2 HTTP
-
LAN-moduuli 13.2 MQTT
-
LAN-moduuli 13.2 WebServer
Ominaisuudet
-
Signaalieristys: sisäänrakennettu 100-megabitin muunnin signaalieristyksen saavuttamiseksi.
-
Virtalähde: 9-24V DC-JACK-liitäntä ja DC-DC vahvistinkytkin ovat saatavilla.
-
Laajennettavuus: Varattu VH3.96-portti, jonka avulla käyttäjät voivat lisätä laajennuslaitteita.
-
Tukee useita protokollia: sisäänrakennettu W5500 täysraudan TCP/IP upotettu Ethernet-ohjain, protokollatuki, mukaan lukien TCP, UDP, IPv4 ja niin edelleen.
Tekniset tiedot
| Resurssit | Parametrit |
|---|---|
| Ethernet-ohjain | W5500 |
| Verkkoliitäntä | RJ45-adaptiivinen 10/100M verkkoliitäntä |
| Ulkoinen virtalähteen jännite | 9-24V |
| Käyttölämpötila | 0-40 °C |
| Viestintätila | SPI |
| Tuotteen koko | 54*54*13.2mm |
| Pakkauksen koko | 132*95*21mm |
| Tuotteen paino | 29.6g |
| Pakkauksen paino | 40.7g |
Sisältää
-

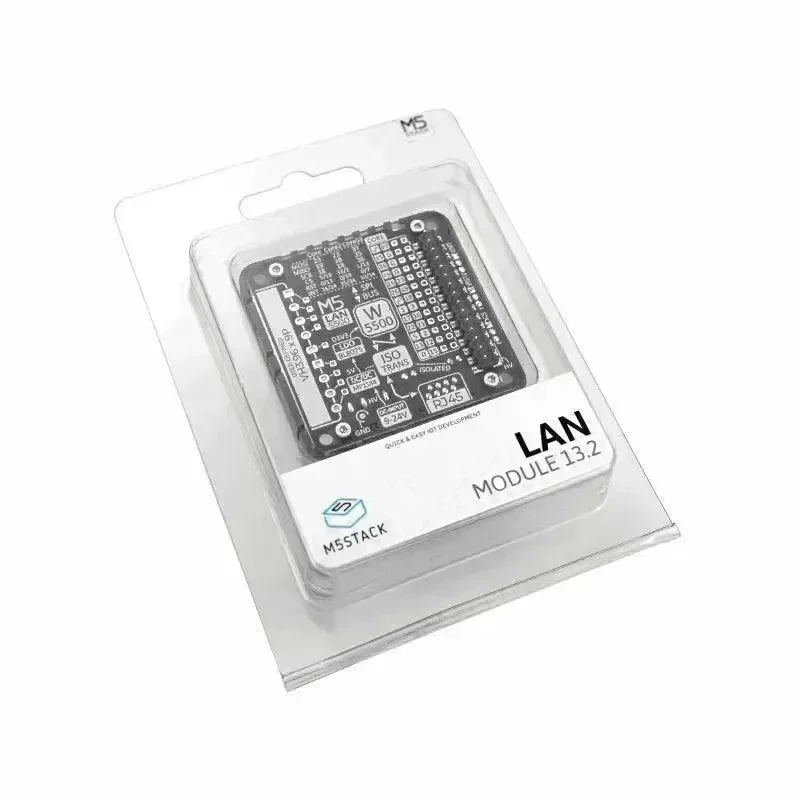

1x LAN-moduuli 13.2
-
2x VH3.96* 4P uros
-
2x VH3.96* 4P naaras
Käyttökohteet
-
Teollisuusautomaatio
-
IoT
-
Verkkoviestintälaitteet
-
Datan keruu ja etävalvonta
