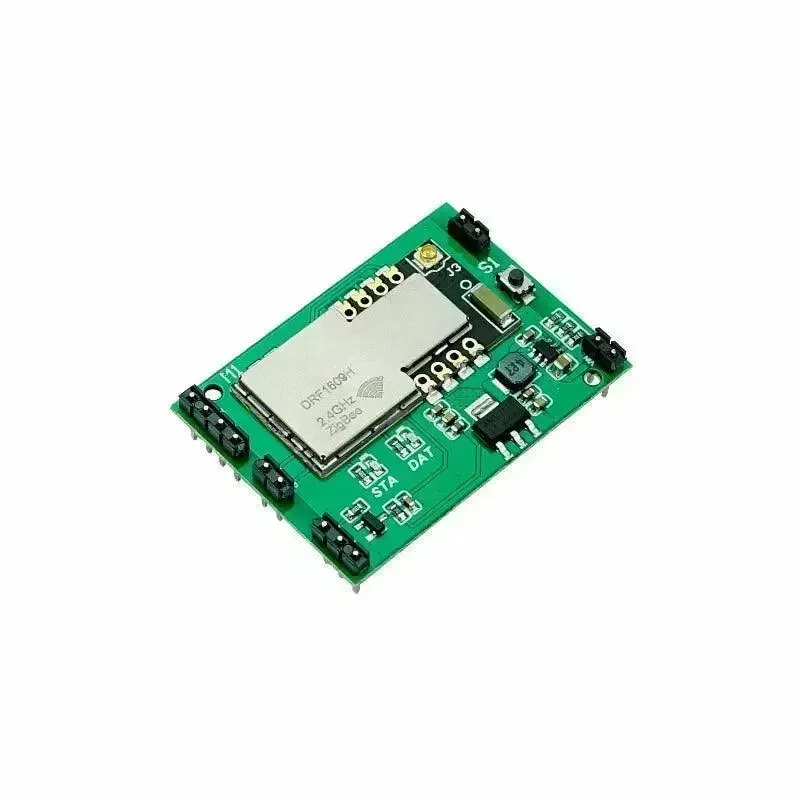

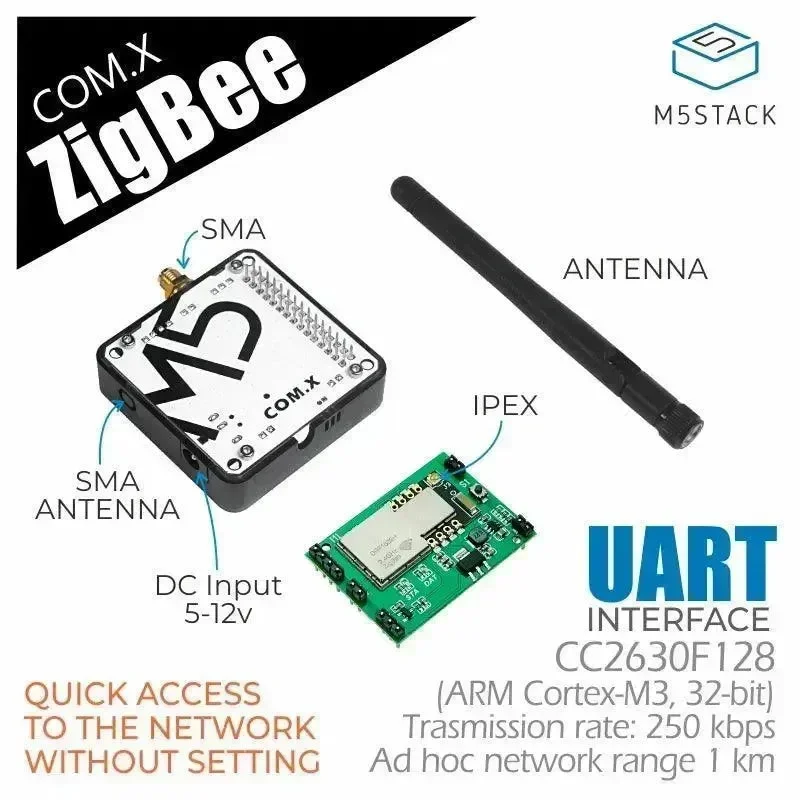

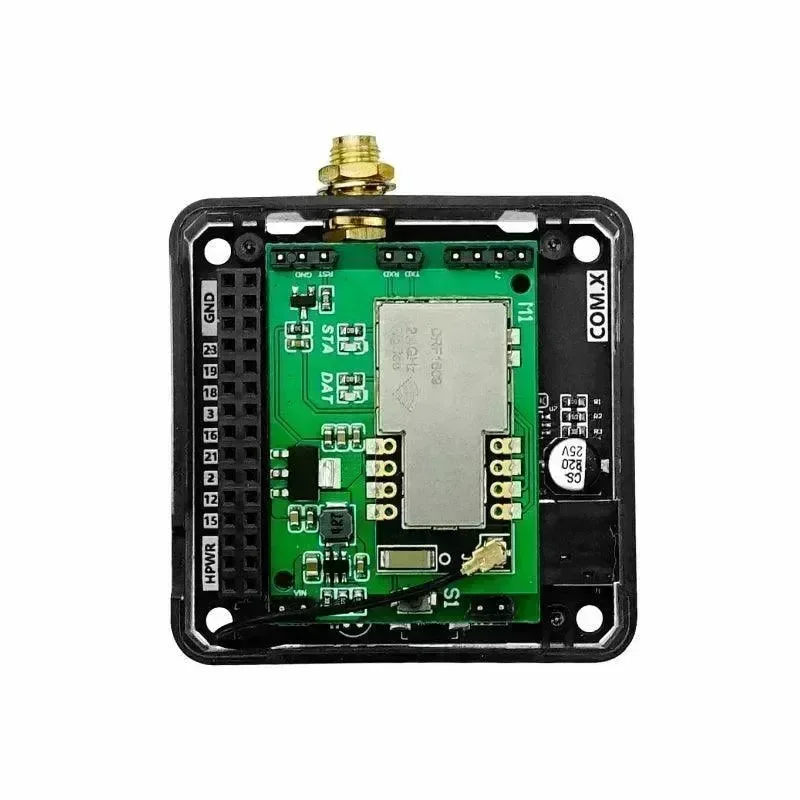

M5stack COM.Zigbee-moduuli antennilla

COM. Zigbee on M5Stackin lanseeraama Zigbee-itsejärjestäytyvä verkkoviestintämoduuli. Moduuli käyttää CC2630F128-ratkaisua, integroi sisäisesti Zigbee-protokollapinon ja avaa sarjaviestintäliitännän. Sisäänrakennetulla ulkoisella antennilla yksittäisen solmun vakaa viestintäetäisyys on jopa 1 km ja 200-tason reititin syvyys. MESH-verkkotilan avulla voit laajentaa IoT-sovellustasi laajalle alueelle, tarjoten sekä erittäin alhaisen virrankulutuksen että korkean herkkyyden. Zigbee-verkko voi tukea satoja solmuja ja siinä on parannetut turvallisuusominaisuudet. Se voi tarjota täydellisiä ja yhteensopivia IoT-ratkaisuja koti- ja rakennusautomaatioon.

Huomautus

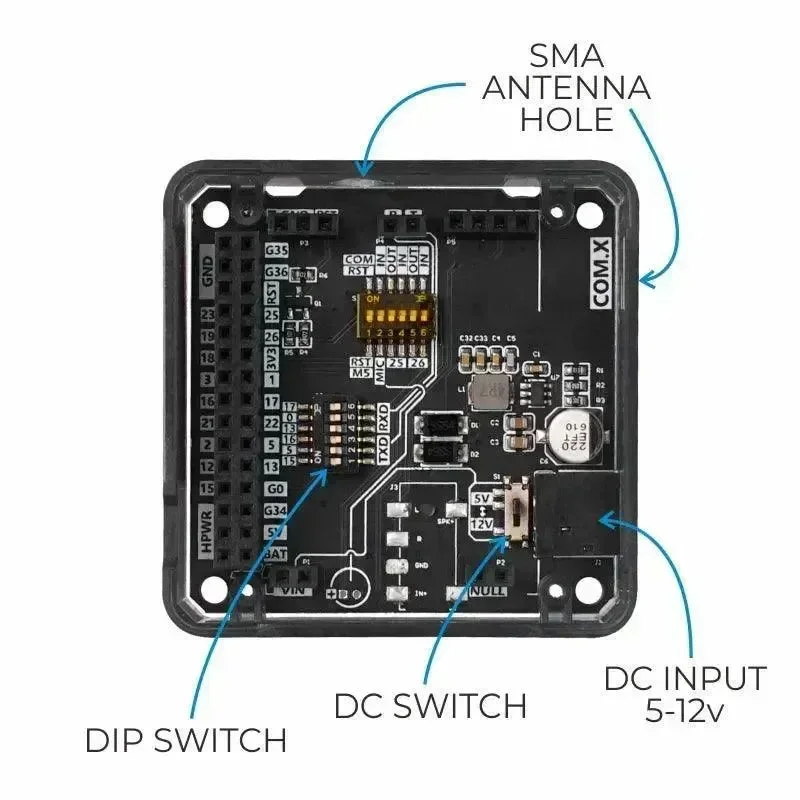

Käytettäessä yhdessä FIRE pääohjaimen kanssa, PSRAM-nastojen ristiriidan vuoksi vaihda moduulin pohjan DIP-kytkinten nastat TX(0/13) ja RX(5/15) -asentoon, ja laite voi käyttää USB-/ulkoista DC-virtalähdettä.

Käytettäessä yhdessä Core2 -sarjan pääohjaimen kanssa, pohjan nastajärjestyksen eron vuoksi COM.X-pohjan nastat TX(16), RX(17) vastaavat Core2-pääohjaimen todellisia nastoja TX(14), RX(13). Laite tarvitsee ulkoisen DC-virtalähteen.

Tuotteen ominaisuudet

• CC2630F128
• Nopea verkkoon pääsy ilman asetuksia
  • koordinaattorin alustaminen ja reitittimen esiasetus, joka mahdollistaa automaattisen verkkoon pääsyn painamalla painiketta kolme kertaa
• Sarjaviestintä
• Alhainen virrankulutus (moduulin toimintavirta: 25mA, lepotila 5uA)
• Dynaaminen reitityksen ylläpito, tukee 200-tasoista reitityssyvyyttä
• Siirtonopeus 250Kbps
• Solmun viestintäetäisyys 1 km
• UART-läpinäkyvä siirto/lähetys/P2P

Sisältää

• 1x Zigbee-yksikkö
• 1x SMA-antenni

Sovellukset

• Älykoti
• IoT-tietojen keruupiste
• Rakennusautomaatio
