M5Stack ATOMS3R Kamerasetti M12 Versio (OV3660)

🧩 AtomS3R M12 on kompakti ja tehokas ESP32-S3-pohjainen IoT-ohjain, jossa on korkean resoluution 3MP OV3660 -kamera älykkäisiin näköjärjestelmiin. Se integroi ESP32-S3-PICO-1-N8R8 -piirin, jossa on sisäänrakennettu Wi-Fi, 8MB Flash ja 8MB PSRAM.

📷 UVC (USB Video Class) -ohjelmistolla AtomS3R M12 toimii plug-and-play USB-kamerana — ajureita ei tarvita. Se tukee myös infrapunasäteilyn ohjausta ja sisältää 9-akselisen anturijärjestelmän (kuusiakselinen BMI270 + kolmiakselinen BMM150 geomagneettinen anturi).

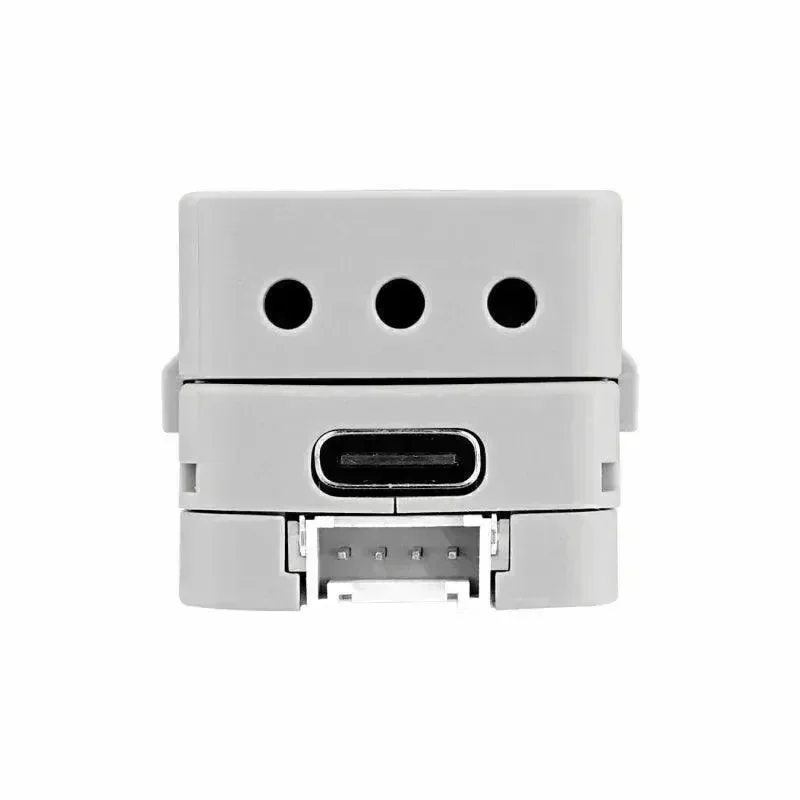

⚙️ Verrattuna aiempaan ATOM -sarjaan, AtomS3R M12 sisältää päivitetyn 3D-antennin parannetun langattoman suorituskyvyn takaamiseksi. Se tarjoaa Type-C-liitännän virtaa ja ohjelmistopäivityksiä varten, HY2.0-4P-laajennusportin sekä kuusi GPIO- ja virtanastaa helppoa integrointia varten. Sen erittäin kompakti koko (24×24×22.1mm) tekee siitä ihanteellisen IoT-valvontaan, puettaviin laitteisiin ja upotettuun kehitykseen.

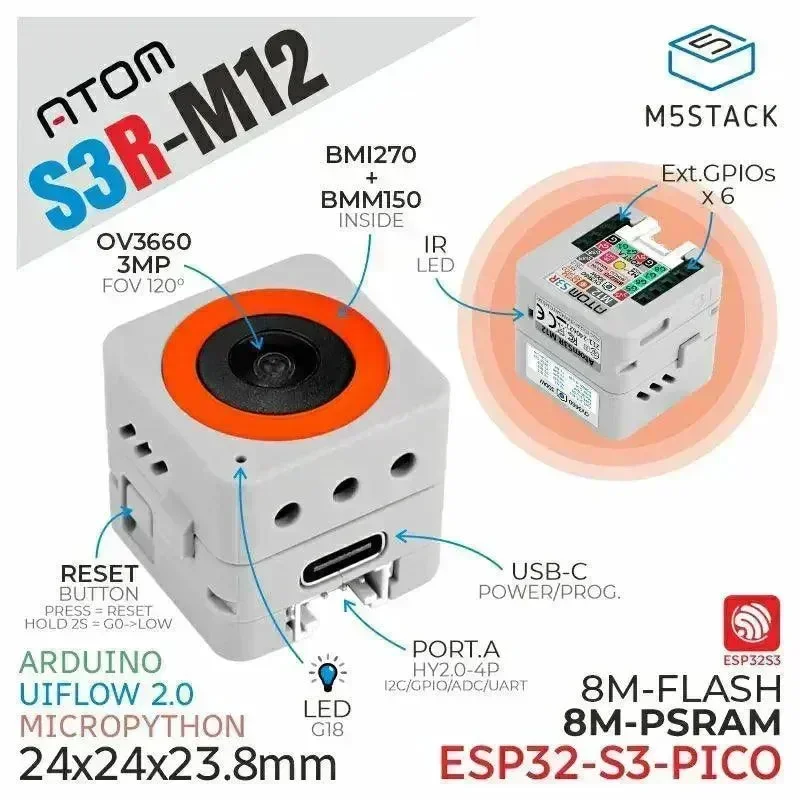

🔧 Tärkeimmät ominaisuudet

• 🧠 ESP32-S3-PICO-1-N8R8 pääohjain

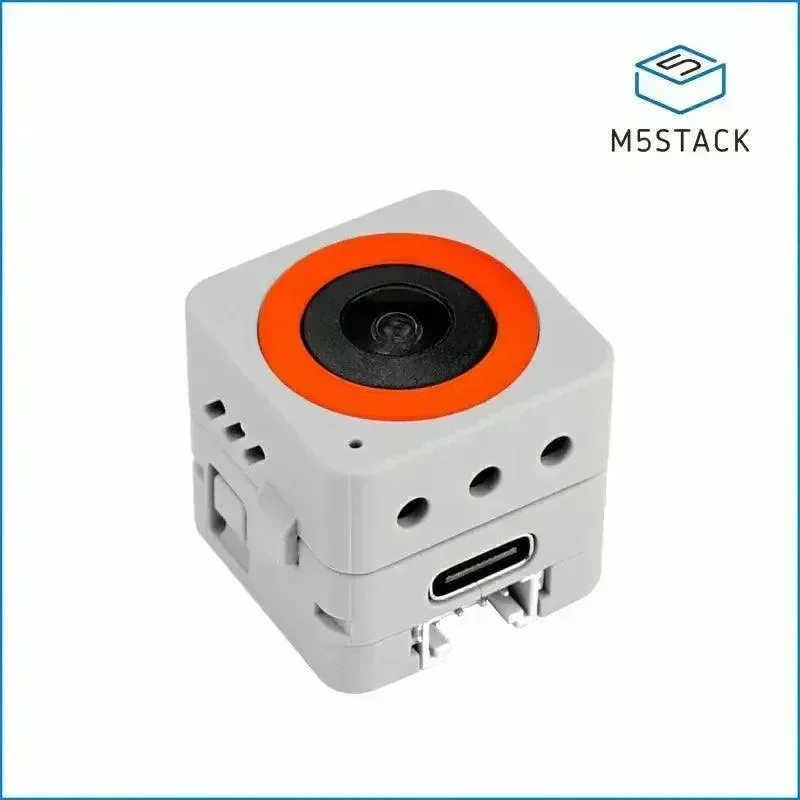

• 📷 3MP OV3660 -kameramoduuli
• 🎯 9-akselinen anturijärjestelmä (BMI270 + BMM150)
• 💾 8MB Flash + 8MB PSRAM
• 🌐 Wi-Fi + USB UVC -kameratuki
• 🌈 Infrapunasäteilyn ohjaus

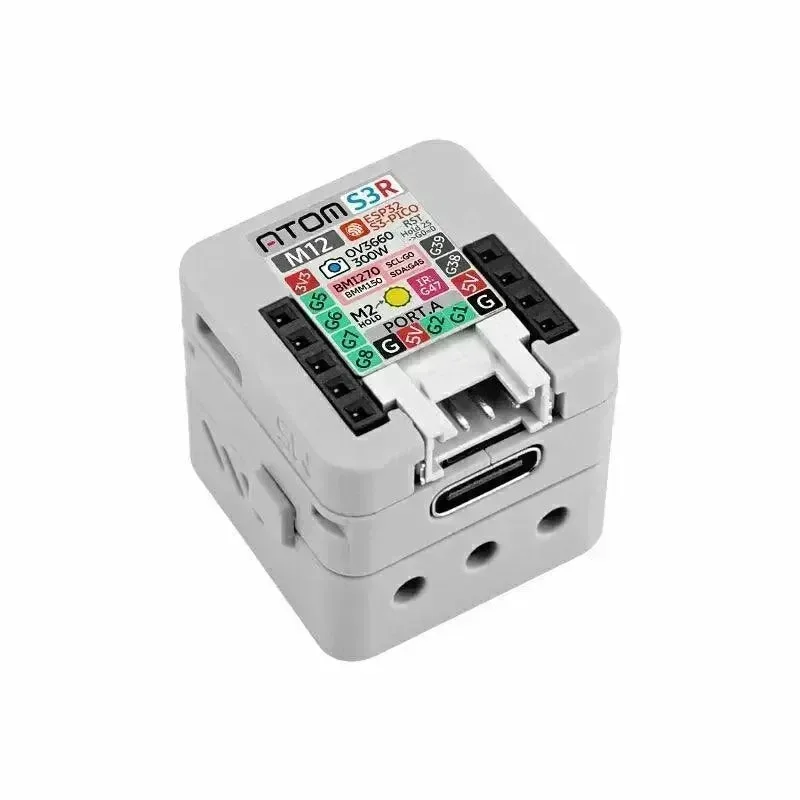

• 🔌 HY2.0-4P laajennusportti + 6 GPIO
• 💻 Yhteensopiva Arduinon, UIFlow’n ja MicroPythonin kanssa

📐 Kaaviot

• Pääkortin kaaviot PDF
• Laajennuskortin kaaviot PDF

📄 Tietolehdet

• ESP32-S3-PICO-1-N8R8
• OV3660-kamera
• BMI270 liikeanturi
• BMM150 geomagneettinen anturi

💻 Ohjelmistotuki

Arduino

• Pikaopas
• Verkkokameran esimerkki

ESP-IDF

• Tehdasohjelmisto (ZIP)

📚 Suositellut artikkelit

M5Stack ATOMS3R Camera Kit M12 -versio (OV3660): Uusi valinta älykkäälle konenäköteknologialle

📦 Paketin sisältö

• 1 × AtomS3R M12 -kameran ohjain

🚀 Sovellukset

• Plug-and-play USB-kamera
• Liikkeentunnistus ja suuntauksen havaitseminen
• Pukeutuva elektroniikka
• Älykodin laitteiden ohjaus
• IoT-reunalaskenta

📊 Tekniset tiedot

Tekniset tiedot	Parametri
🧠 SoC	ESP32-S3-PICO-1-N8R8, Dual-core Xtensa LX7 @ 240MHz, USB-OTG-tuki
🧮 PSRAM	8MB
💾 Flash-muisti	8MB
🎯 Kuusiakselinen liikeanturi (BMI270)	Tarkkuus: 0,05 % (kiihtyvyys), 0,05°/s (kulmanopeus) I2C-osoite: 0x68
🧭 Kolmiakselinen geomagneettinen anturi (BMM150)	Tarkkuus: 0,3 μT Asennettu BMI270:een, magneettimetrin tiedot saatavilla BMI270:n kautta
📷 Kamera	Anturi: OV3660 Maksimikehysnopeus: 30 fps Lähtö: RAW RGB, RGB565/555/444, CCIR656, YCbCr422, pakattu Aukko: F2.4 Resoluutio: 3MP (3 miljoonaa pikseliä) Polttoväli: 1.8 ±5% mm Näkökenttä: 120° (FOV)
🌈 Infrapuna IR	Säteilyn kantama @ 180°: 12.46m Säteilyn kantama @ 90°: 1.45m Säteilyn kantama @ 45°: 3.88m
🌙 Lepovirta	GPIO 5V: 11.63 μA Grove 5V: 10.75 μA USB 5V: 92.50 μA (sisältää PD-vastushäviön)
🔌 Varatut GPIO:t	G5, G6, G7, G8, G38, G39
🌡️ Käyttölämpötila	0°C ~ 40°C
📐 Tuotteen mitat	24 × 24 × 23.8 mm
📦 Pakkauksen mitat	47 × 46 × 27 mm
⚖️ Tuotteen paino	54 g
📦 Pakkauksen paino	85.5 g
